Manual del propietario de Cybex
23

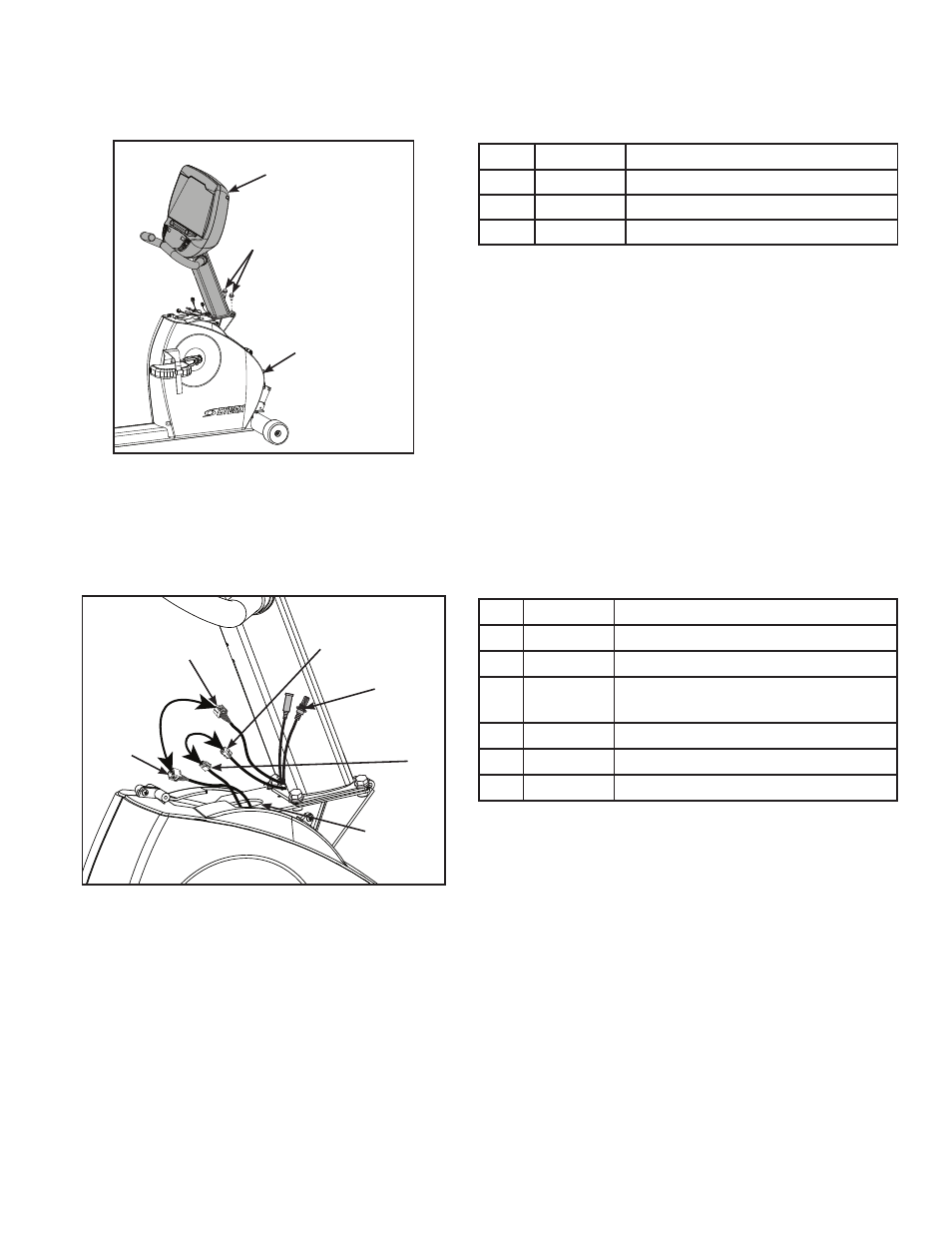

2. Coloque el conjunto de la consola en la posición correcta de la estructura principal deslizando e
introduciendo en la posición correcta los dos tornillos de montaje.
2
3
1
Elemento Descripción
1 2 Conjunto de la consola
2 13 Tornillos (2)
3 1 Estructura principal
3. Enrosque a mano los otros dos tornillos.
4. Apriete de manera segura los cuatro tornillos con una llave de tubo de 1/2".
5. Enchufe el conector del cable de la pantalla superior al conector del cable de la pantalla inferior.
Compruebe que los conectores de los cables encajan juntos y que quedan sujetos de forma segura.
1
3
6
4
2
5
Elemento Descripción
1 Conector de la pantalla superior
2 Conector de la pantalla inferior
3 Conector de ritmo cardiaco
superior
4 Cables A/V (opcional)
5 Conector de ritmo cardiaco inferior
6 Orificio superior en estructura
6. Enchufe el conector de ritmo cardiaco superior al conector de ritmo cardiaco inferior.
7. Meta cada uno de los conectores de cable en el orificio superior de la estructura. Tenga cuidado de no
pillar ni dañar los cables durante el montaje.
