Manual del propietario de Cybex
16

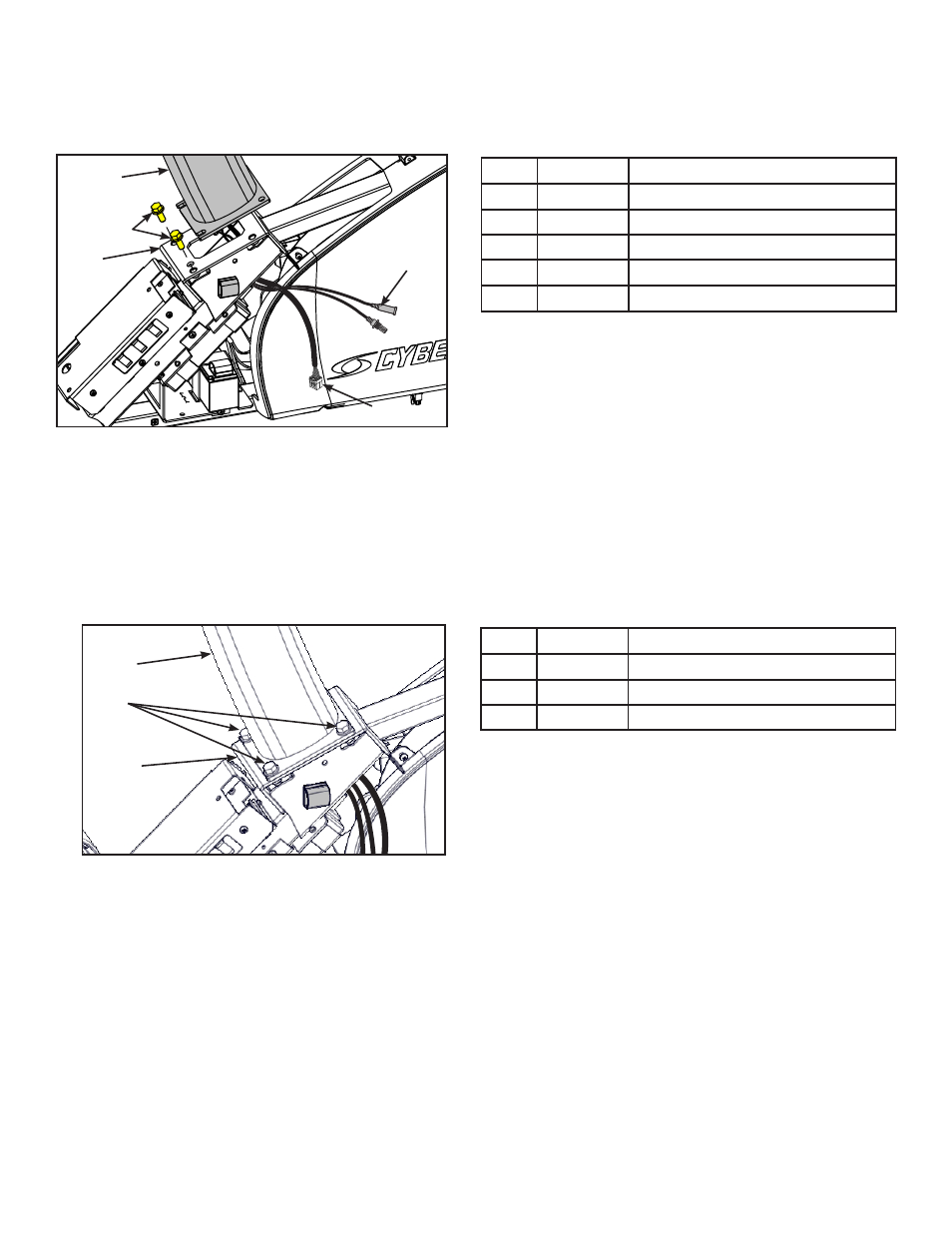

Instale el conjunto de la consola en la estructura principal.
1. Enrosque a mano los dos tornillos en la estructura principal.
1
2
3
4
5
Elemento Descripción
1 Conjunto de la consola
2 13 Tornillos (2)
3 1 Estructura principal
4 Cable A/V opcional
5 Cable de la pantalla
El conjunto de la consola necesitará sujetarse del paso 2 al 5.
2. Introduzca el cable de la pantalla y el cable A/V opcional por el lado izquierdo de la estructura. Tenga
cuidado de no pillar ni dañar los cables durante el montaje.
3. Coloque el conjunto de la consola en la posición correcta de la estructura principal deslizando e
introduciendo en la posición correcta los dos tornillos de montaje.
4. Enrosque a mano los otros dos tornillos.
2
3
1
Elemento Descripción
1 Conjunto de la consola
2 13 Tornillos (2)
3 1 Estructura principal
5. Apriete de manera segura los cuatro tornillos con una llave de tubo de 1/2".
