Manual del usuario de Cybex
Instale la varilla de unión derecha
1. Gire hacia la derecha y hacia arriba el ensamblaje del manillar derecho y deslice la varilla de
unión derecha en el brazo derecho.

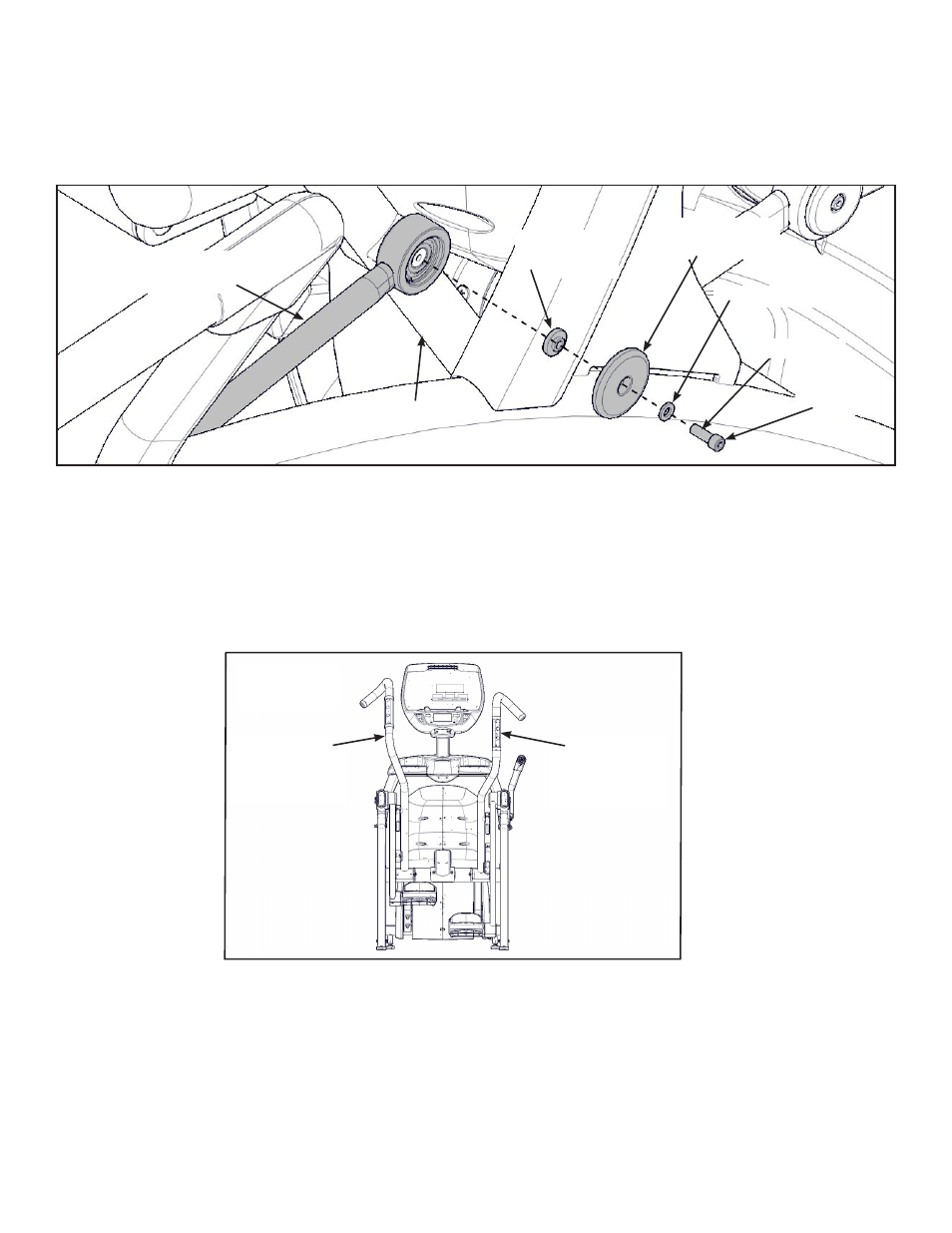

Varilla de
unión derecha
Tapa de varilla
de unión
Tornillo
Arandela
Brazo derecho
Espaciador
de bridas
Loctite
2. Ponga una gota de Loctite en el tornillo.
3. Instale el tornillo, la arandela, la tapa de la varilla de unión y el espaciador de bridas con una
llave Allen de 3/16".
4. Apriete el tornillo un mínimo de 90 in/lb.
Compruebe que los conjuntos de manillar están instalados en la posición correcta.
Posición
correcta
Conjunto
del manillar
izquierdo
Conjunto
del manillar
derecho
