37
Manual del usuario de Cybex

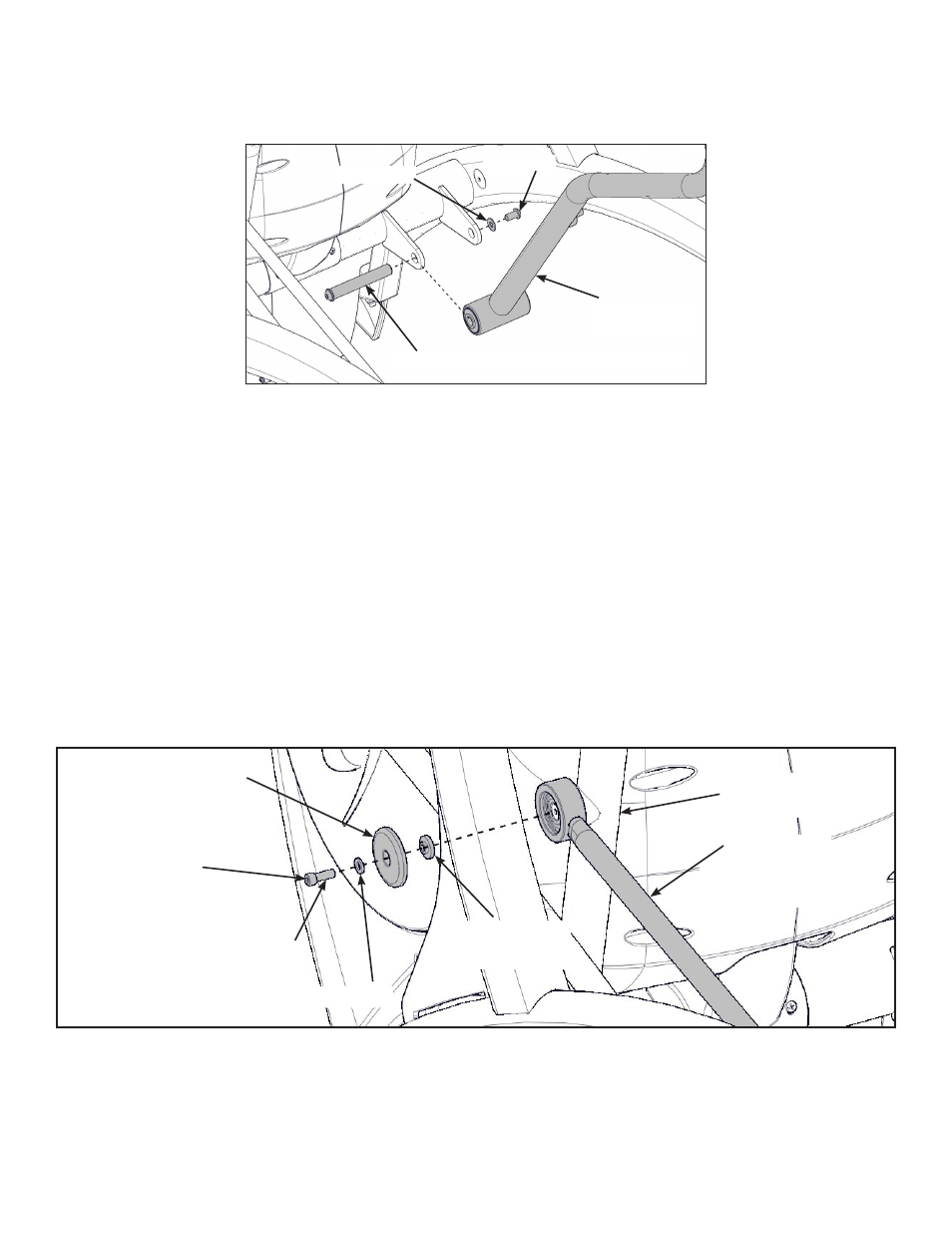

7. Extraiga un tornillo y una arandela del conjunto del manillar derecho con dos llaves Allen de
7/32".
Manillar
derecho
Arandela
Tornillo
Conjunto de la clavija del pivote
8. Deslice el conjunto del pasador de pivote hacia fuera y extraiga el ensamblaje del manillar
derecho.
9. Gire el ensamblaje del manillar derecho 180 grados.
10. Aplique Loctite en las roscas dentro del pasador de pivote y del tornillo.
11. Coloque el conjunto del manillar derecho y vuelva a introducir el conjunto de la clavija del
pivote.
12. Instale el tornillo y la arandela en el conjunto del manillar derecho con dos llaves Allen de
7/32".
Instale la varilla de unión izquierda
1. Gire hacia arriba el conjunto del manillar izquierdo e introduzca la varilla de unión izquierda en
el brazo izquierdo.
Varilla
de unión
izquierda
Tapa de varilla
de unión
Tornillo
Arandela
Brazo
izquierdo
Espaciador
de bridas Loctite
2. Ponga una gota de Loctite en el tornillo.
3. Instale el tornillo, la arandela, la tapa de la varilla de unión y el espaciador de bridas con una
llave Allen de 3/16".
4. Apriete el tornillo un mínimo de 90 in/lb.
