Manual del propietario del Arc Trainer 425A de Cybex

11. Acople los manillares.

A. Localice los manillares izquierdo (Nº 13) y derecho (Nº 14), el eje del pivote (Nº 15), los dos tornillos

de cabeza tubular de 0,375-16 x 0,50 (Nº 18) y las dos arandelas (Nº 23).

B.

Coloque los manillares izquierdo (Nº 13) y derecho (Nº 14) verticalmente.

C. Coloque el manillar derecho (Nº 14) para alinear la apertura con la apertura de la estructura principal.

Observe la Figura 8.

12. Acople las conexiones en forma de S.

A. Localice la conexión en forma de S

derecha en el conjunto de la estructura.

Observe la Figura 9.

B. Localice un tornillo tubular (BHSCS) de

0,250-20 x 0,625 (Nº 20), una arandela

(Nº 25), un casquillo del extremo (Nº 24)

y un espaciador (Nº 28).

Instalación
y montaje
Página 5-8

D. Inserte el eje del pivote (Nº 15) en la

apertura del manillar derecho (Nº 14).

Observe la Figura 8.

E. Coloque el manillar izquierdo (Nº 13)

para alinear la apertura con la apertura

de la estructura principal.

F. Empuje el eje del pivote (Nº 15) a través

de la apertura.

G. Aplique Loctite (Nº 16) a los tornillos

y en el interior del lugar donde vayan

a enroscarse los tornillos.

H. Con la ayuda de las dos llaves Allen de 7/32”

proporcionadas (Nº 27), asegure el eje del

pivote a los manillares con dos tornillos de

cabeza tubular (BHSCS) de 0,375-16 x 0,50

(Nº 18) y dos arandelas (Nº 23). NOTA: Los

manillares se moverán si no se aprietan de
manera correcta.

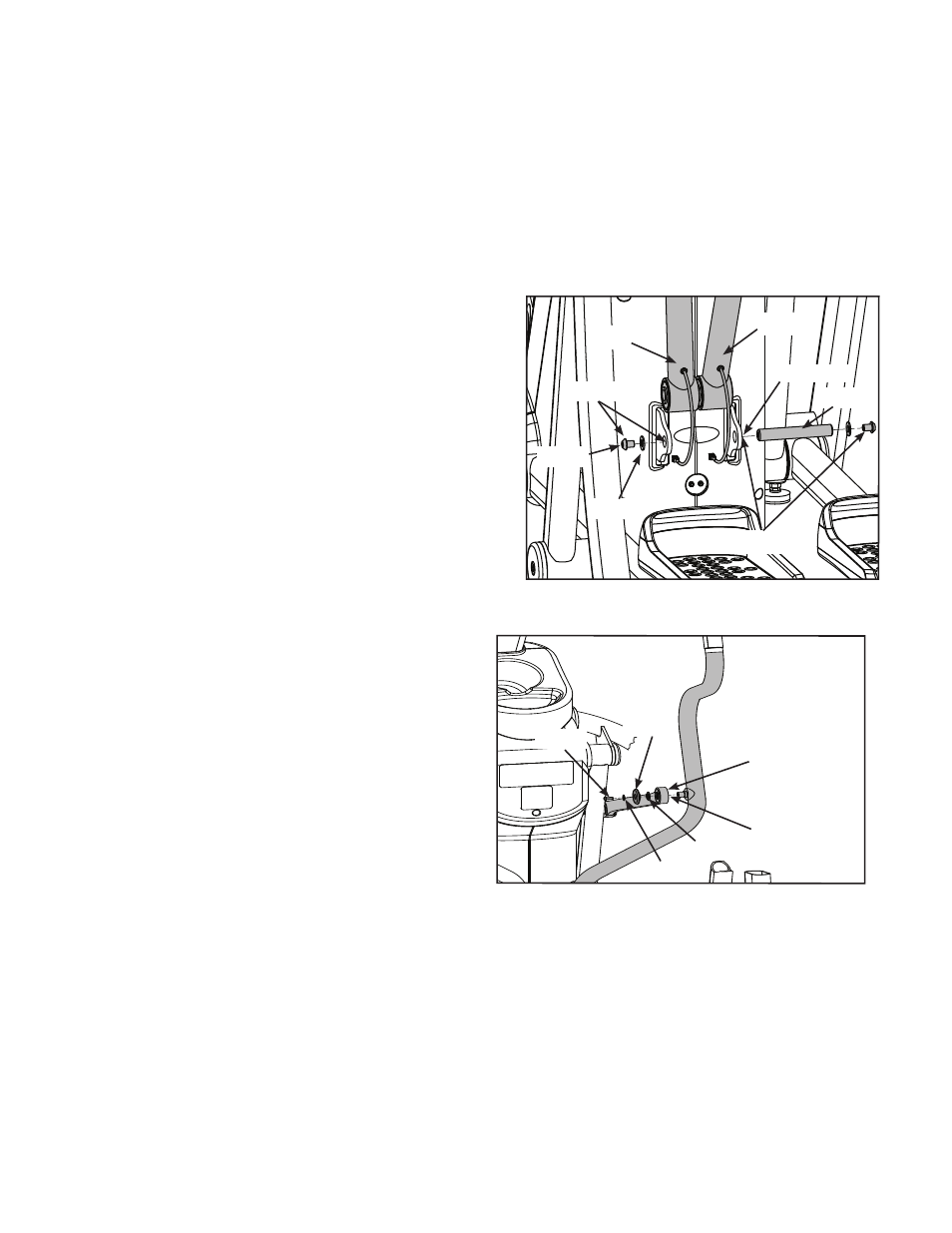

Figura 8

Nº 14

Nº 13

Nº 15

Nº 16

Nº 23

Apertura

Nº 18

Nº 16

Figura 9

Nº 20

Conexión en
forma de S

Nº 24

Nº 28

Nº 16

C. Aplique Loctite (Nº 16) al tornillo de cabeza tubular (BHSCS) y en el interior del lugar donde vaya

a enroscarse el tornillo. Observe la Figura 9.

D. Levante la conexión en forma de S derecha y, con la llave Allen de 5/32” proporcionada, apriete la

conexión en forma de S al manillar con el tornillo de cabeza tubular (BHSCS) (Nº 20), una

arandela (Nº 25), un casquillo del extremo (Nº 24) y un espaciador (Nº 28) del paso 12B. Observe

la Figura 9.

E. Repita del paso 12A al 12D para el lado izquierdo.

Nº 25
