Manual del propietario del Arc Trainer 425A de Cybex

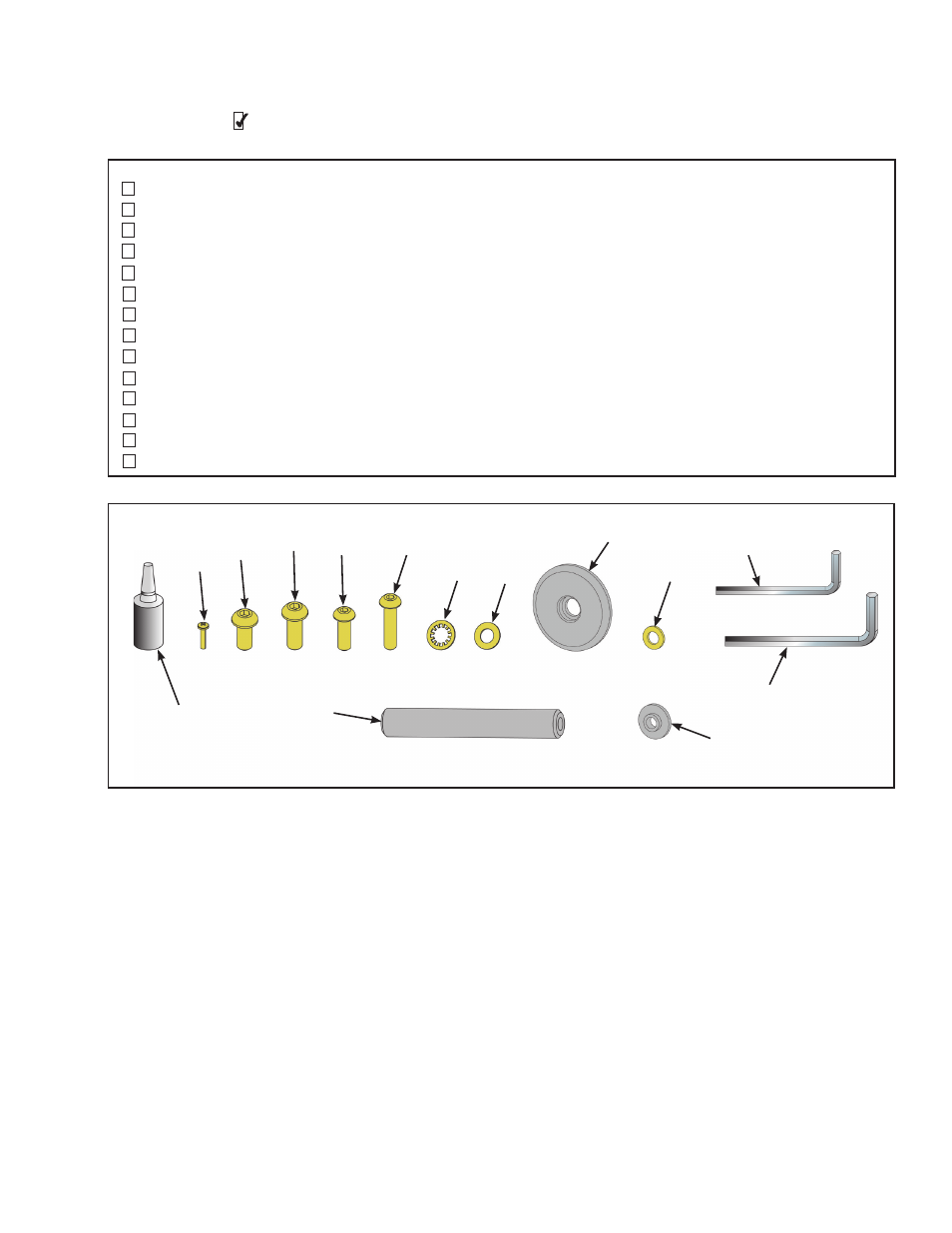

E. Marque ( ) cada elemento del paquete que contiene las piezas metálicas cuando lo haya
localizado. Observe la figura 2 y 3.
Instalación
y montaje
Página 5-4
Elemento Cantidad Número de pieza Descripción
15 1 425A-449 Eje del pivote
16 1 YA000221 Adhesivo líquido para fijar tornillos
17 7 HT542514 Tornillo Phil PH HD del número 8 X 0,625 NEGRO
18 2 JC700412 Tornillos de cabeza tubular de 0,375-16 x 0,50
19 3 HC700415 Tornillos de cabeza tubular de 0,375-16 x 0,75
20 2 HC620414 Tornillos de cabeza tubular de 0,250-20 x 0,625
21 4 HX620420 Tornillos de cabeza tubular de 0,250-20 x 1,250
22 4 HS307400 Arandela de seguridad
23 2 HS347600 Arandela
24 2 425A-482 Casquillo del extremo
25 2 HS307601 Arandela
26 1 BK030205 Llave Allen de 5/32”
27 2 BK030204 Llave Allen de 7/32”
28 2 600A-311 Espaciador
Piezas metálicas
Nº 16
Nº 15
Nº 19
Nº 18
Nº 24
Nº 17
Nº 20 Nº 21
Nº 22 Nº 23 Nº 25
Nº 26
Nº 27
Figura 2
Nº 28
