1009150 Rev. C 8

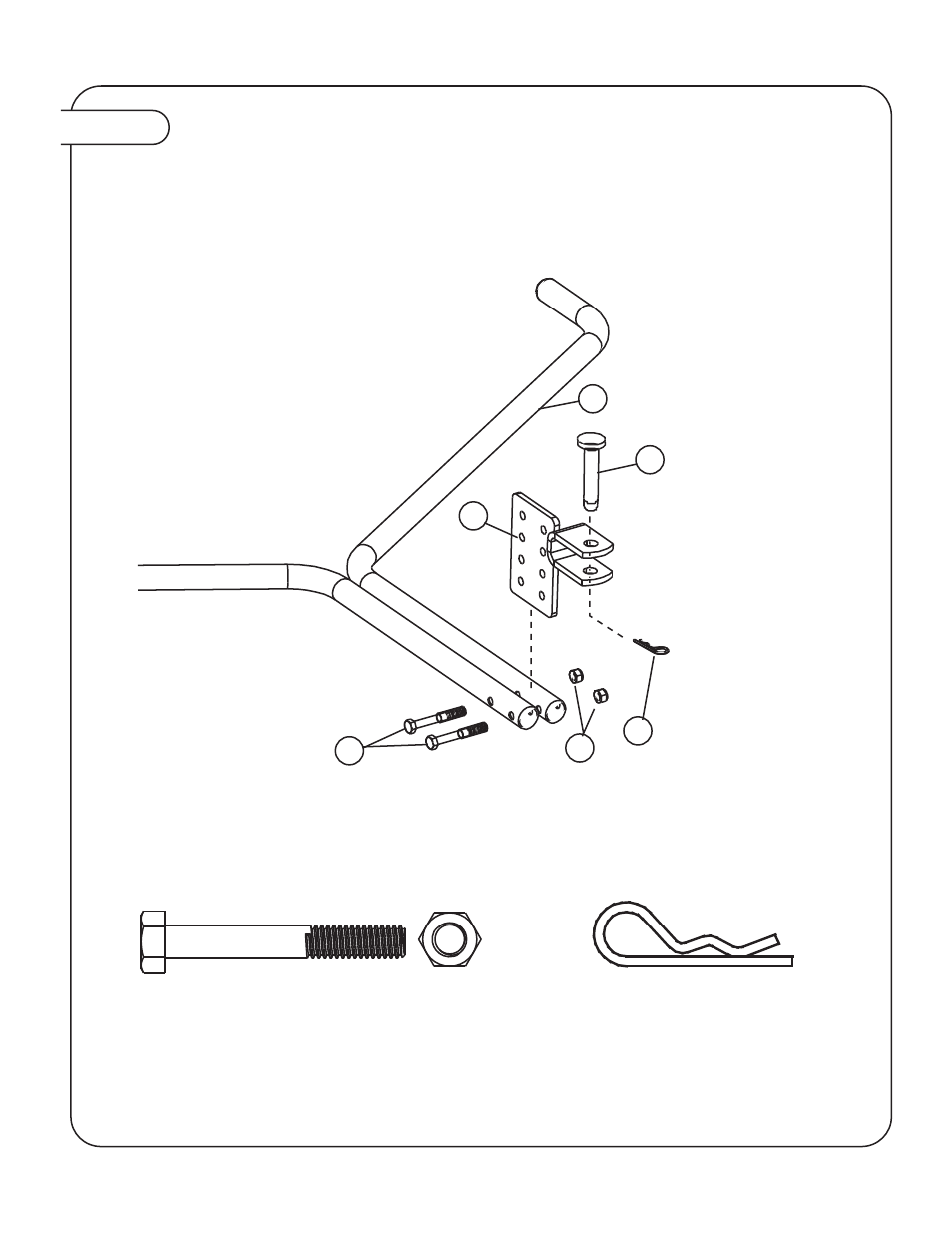

Paso 4. Conecte la clavija
63 9
2
42
41
63
Perno hexagonal de 7,9 mm
(5/16") x 57,2 mm (2-1/4")
Cant. 2
9
Tuerca de seguridad
con nylon de 7,9 mm (5/16")
Cant. 2
41
Chaveta de horquilla de
3,2 mm (1/8")
Cant. 1
Conecte el ensamble de la clavija
de enganche (1) a los tubos de
remolque (2), como se muestra.
a) Instale los pernos hexagonales
(63) a través de los tubos de
remolque (2) y el ensamble de la
clavija de enganche (1), como se
muestra.
b) Instale las tuercas de seguridad
(9) en los pernos hexagonales.
Ajuste holgadamente.
1
