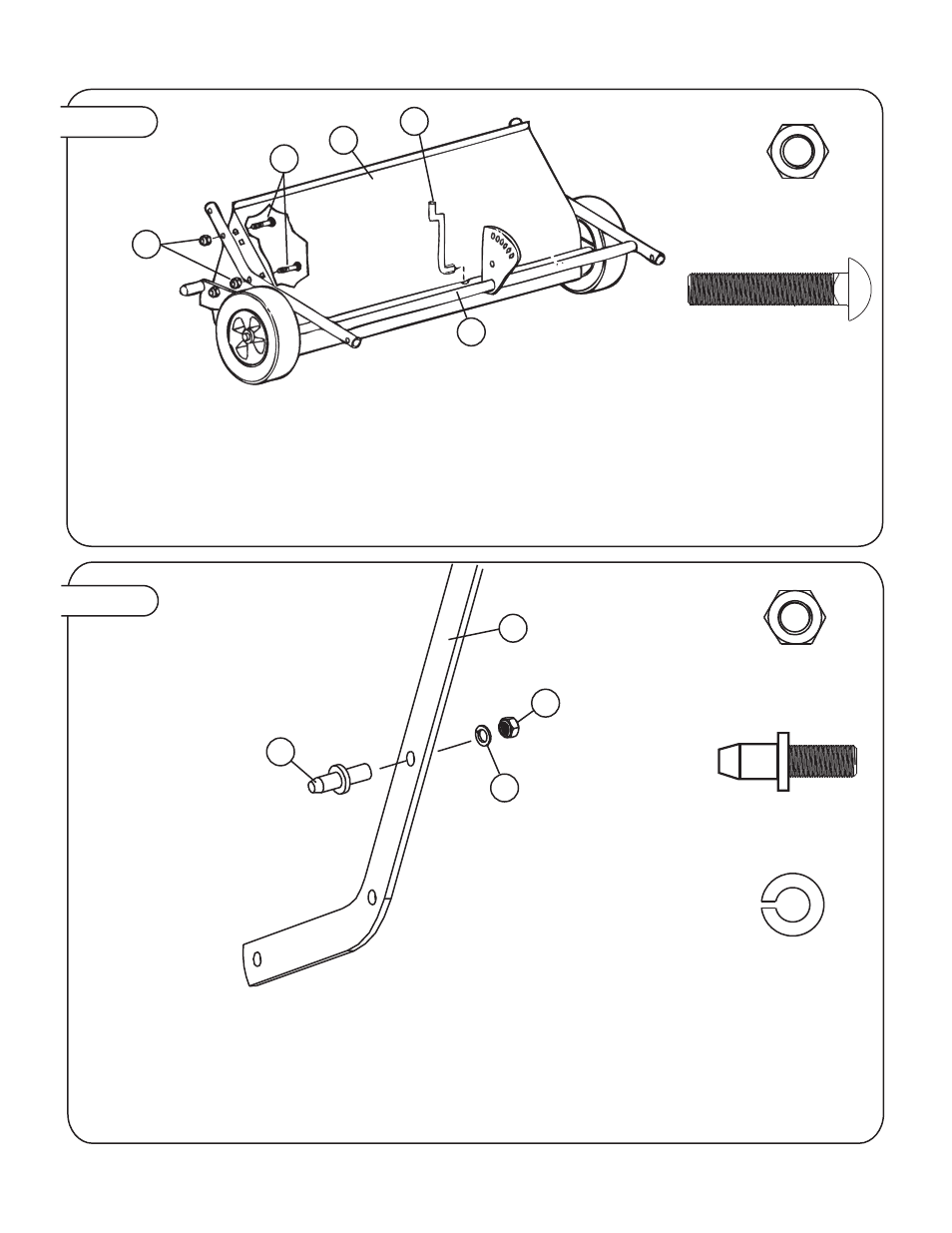

Paso 1.
9
Tuerca de seguridad
de nylon de 7,9 mm (5/16")
Cant. 4
9
62
Perno de cabeza de hongo
de 7,9 mm (5/16") x
38,1 mm (1-1/2")
Cant. 4
62
14
35
31
a) Conecte el montaje bastidor superior (35)
al montaje de carcasa del cepillo (31).
b) Monte la conexión de izaje (14) como se muestra.
Paso 2.
44
Pasador de seguridad
Cant. 1
39
Tuerca hexagonal
de 7,9 mm (5/16")
Cant. 1
40
Arandela de seguridad
de 7,9 mm (5/16")
Cant. 1
44
39
40
3
a) Ensamble previamente el pasador de
seguridad 44) en la manija de izaje (3).
