Brinly STS-426 LXH Lawn Sweeper - Manual (Página 7)

1009150 Rev. C 7
Paso 3.
9
Tuerca de seguridad
con nylon de
7,9 mm (5/16")
Cant. 2
37
Perno hexagonal de
7,9 mm (5/16") x
38,1 mm (1-1/2")
Cant. 2
9
37
37
43
3
35
2

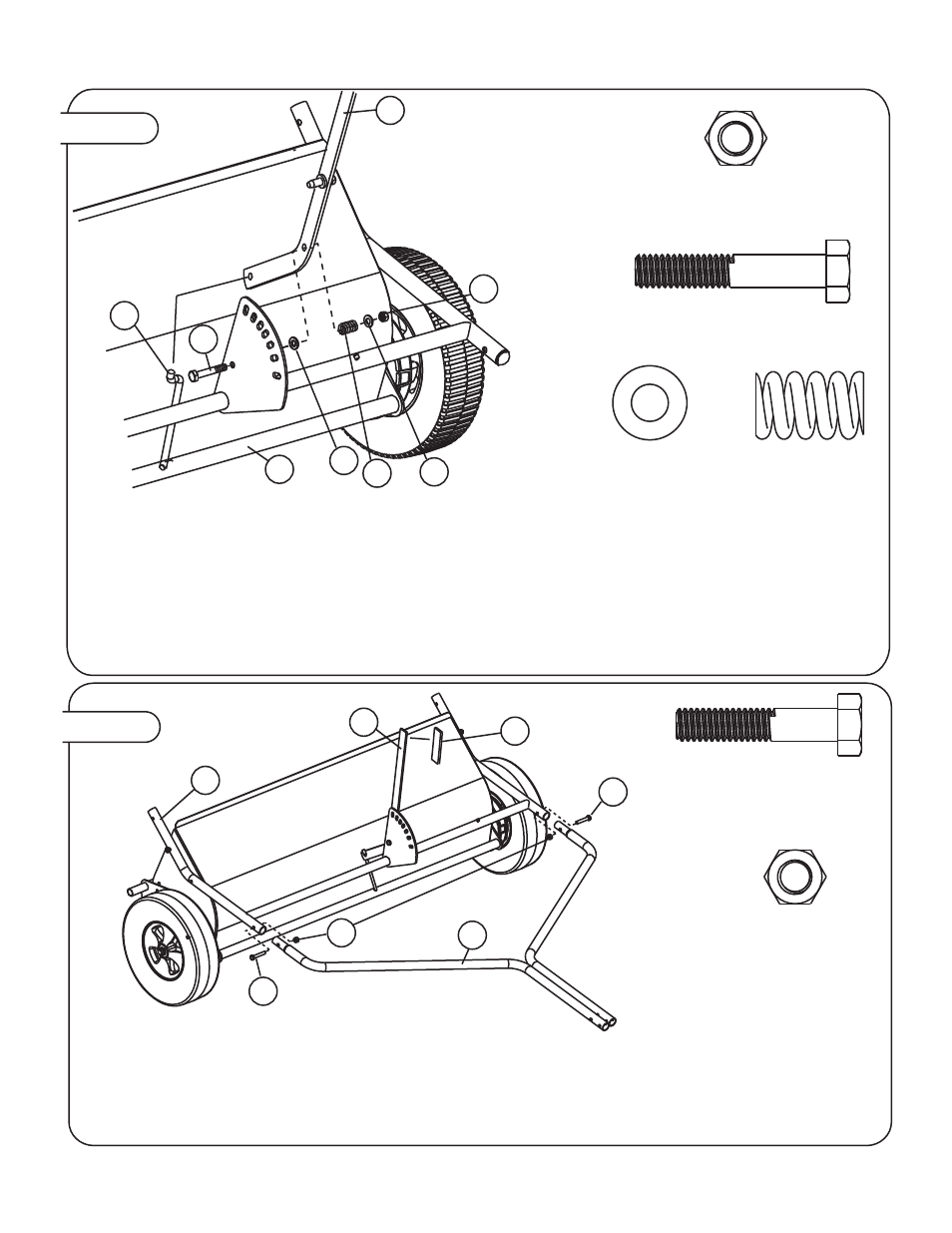

a) Instale la empuñadura plana (43) en la
manija de izaje (3).
b) Instale los tubos de remolque (2) al montaje
de bastidor superior (35).
Paso 2a.
9
Tuerca de seguridad
con nylon de 7,9 mm (5/16")
Cant. 1
38
Perno hexagonal de
7,9 mm (5/16") x 44,5 mm (1-3/4")
Cant. 1
32
Arandela plana de 7,9 mm (5/16")
Cant. 2
36
Resorte
Cant. 1
38
36
9
32
32
10
3
a) Monte la manija de izaje (3) a la conexión
de izaje (14).
b) Instale el perno hexagonal (38) como se muestra.
Coloque la arandela (32) e instale la manija en el
orificio medio. NOTA: Podría ser necesario presionar
hacia abajo en el montaje de giro inferior (10) para
alinear los orificios.
c) Complete el montaje añadiendo el resorte,
la arandela y la tuerca de seguridad.
14
