1009150 Rev. C 10

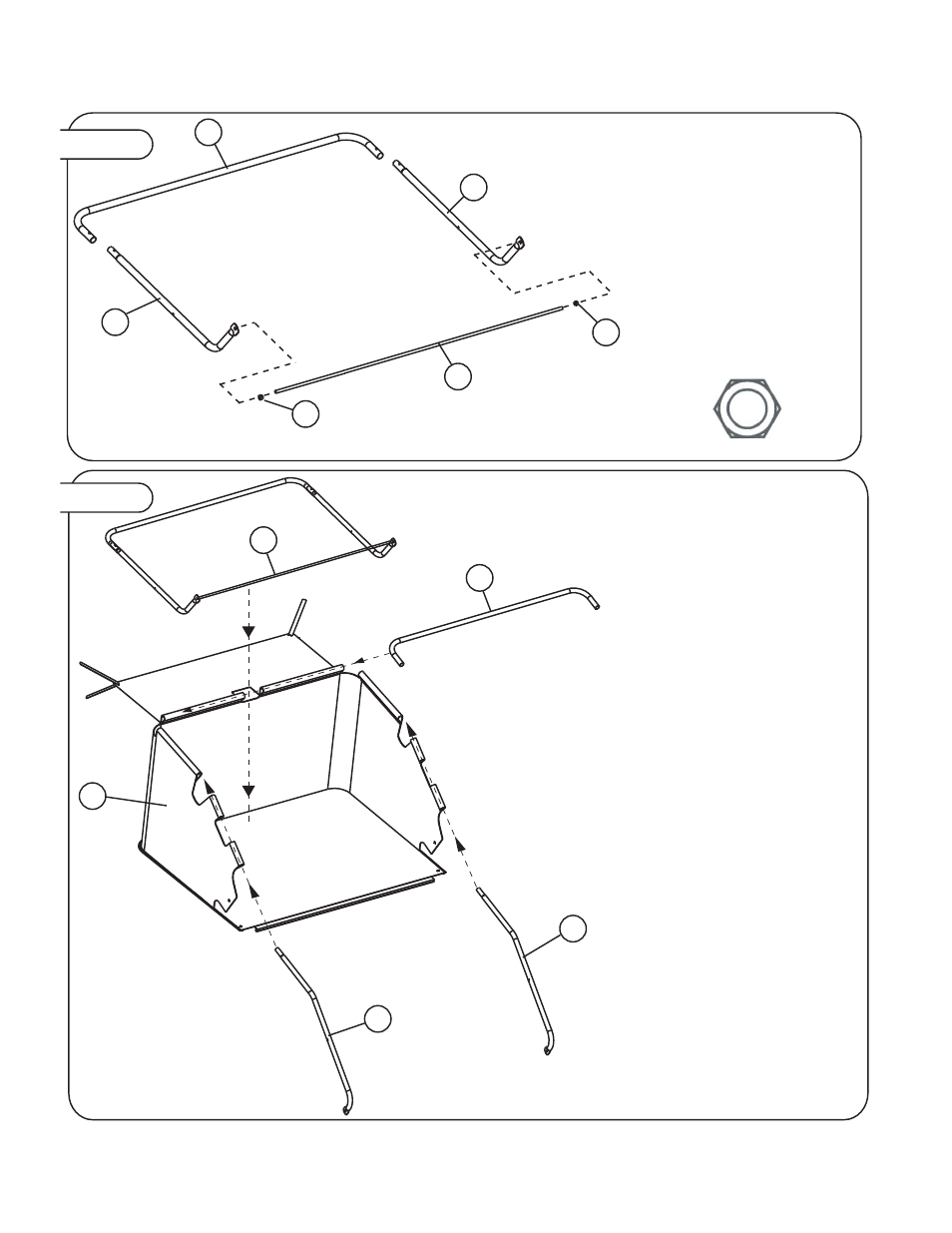

Paso 6.
Paso 7.
46
53
53
52
52
54
46
56
56
55
46
Tuerca hexagonal de
9,5 mm (3/8")
Cant. 2
a) Instale las tuercas hexagonales
a la varilla tope de la cesta (54).
b) Monte el tubo trasero (53) con
los orificios hacia arriba con
respecto al tubo inferior (52).
c) Instale la varilla tope de la cesta
(54) en el tubo inferior (52).
a) Baje el montaje del Paso 6 en la
parte inferior de la cesta(55).
b) Monte el tubo trasero(5) con los
orificios hacia abajo como se muestra.
c) Monte los tubos laterales (56) dentro
del tubo trasero (53) y dentro de la
varilla tope de la cesta (54).
54
