L-1643BHSP-F
7.

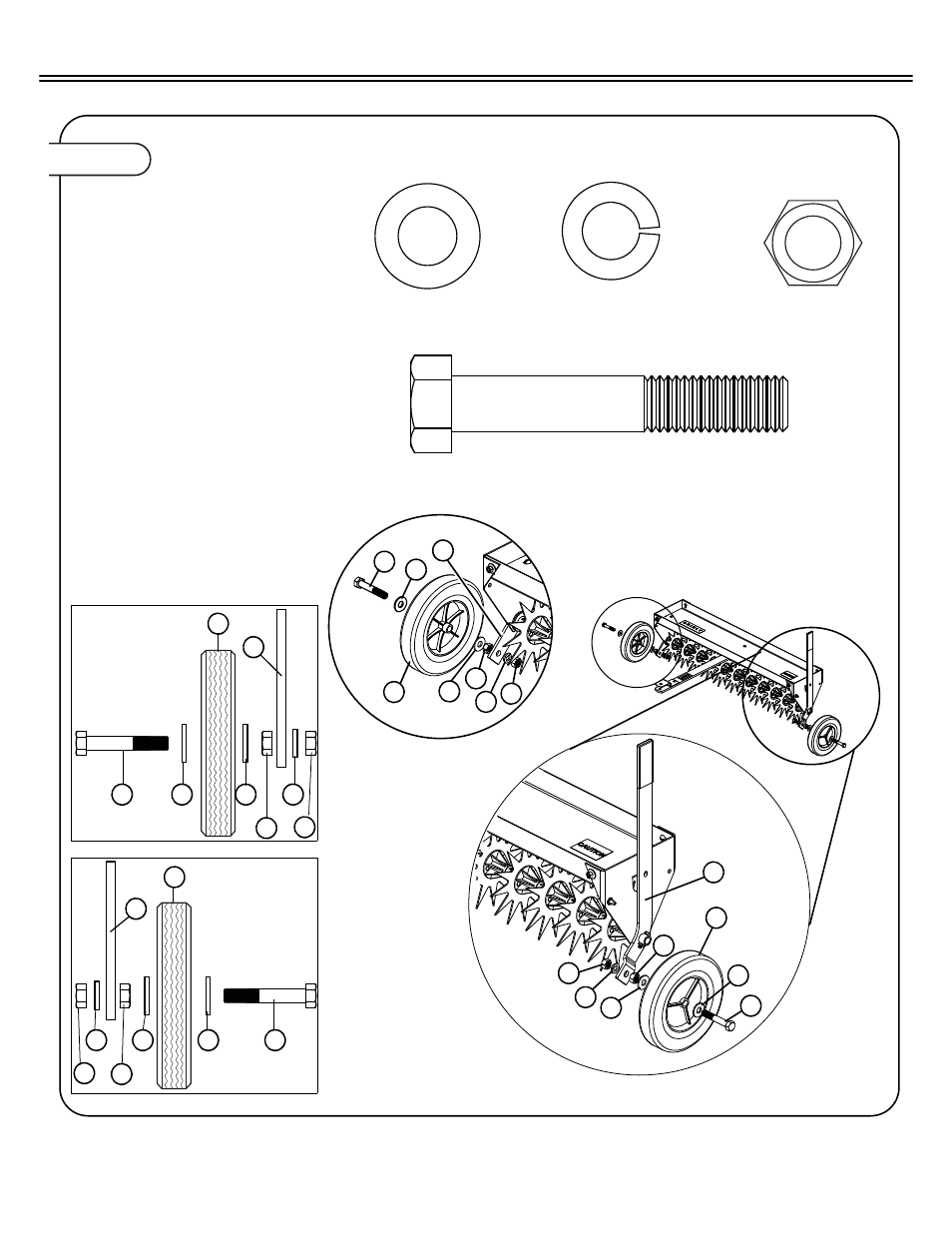

Paso 5. INSTALACIÓN DE LAS RUEDAS
4a) Conecte una Rueda (9) al
Armazón del mango (8) y la otra
rueda a la montura de la barra de
ruedas en el Eje (6). Asegure a
cada lado utilizando herrajes, en el
siguiente orden:
• Perno hexagonal
de 1/2” x 3” (20)
• Arandela plana de 1/2” (23)
• Rueda (9)
• Arandela plana de 1/2” (23)
• Perno hexagonal de 1/2” (21)
• Arandela de seguridad
de 1/2” (22)
• Perno hexagonal de 1/2”
Nota: Conectar las ruedas sin todos
los herrajes necesarios causará que
la rueda tiemble o aparente estar
suelta. Asegúrese de usar todos los
herrajes, consulte los cuadros que se
21
Tuerca hexagonal
de 1/2”
Cant. 4
22
Arandela de seguridad de 1/
2”
Cant. 3
23
Arandela plana
de 1/2"
Cant. 4
20
Perno hexagonal
de 1/2"x3"
Cant. 2
21
22
23
21
23
20
9
9
21
21
23
20
22
23
20 23
9
9
23
20 23 23
21 21
21 21
22
22
8
6
6
8
RUEDA
DERECHA
RUEDA
IZQUIERDA
RUEDA
DERECHA
RUEDA
IZQUIERDA
ARMADO
