L-1643BHSP-F
4.

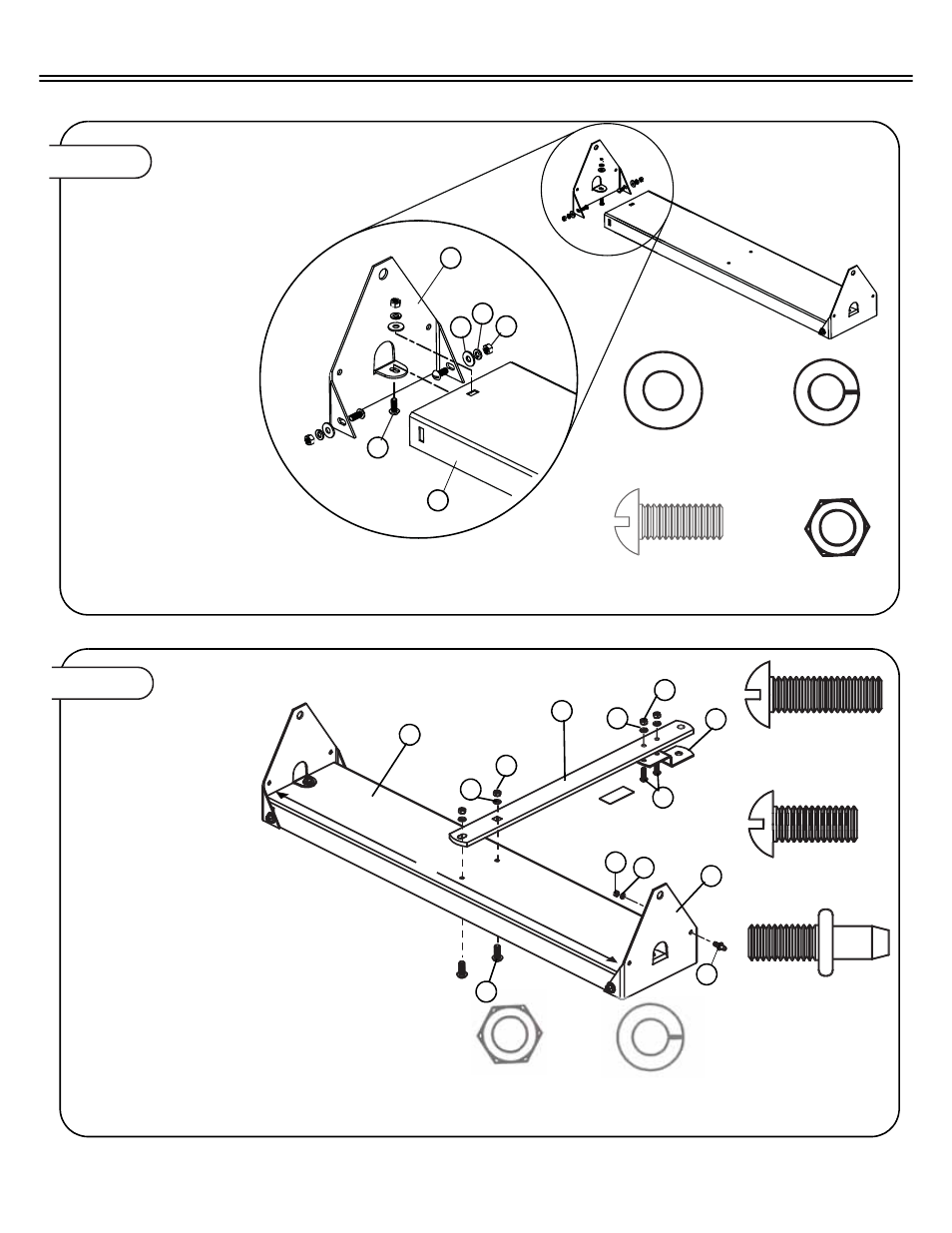

Paso 1. CONECTAR LOS PANELES DE TÉRMINO A LA
BANDEJA
2a) Instale la Barra de tracción
(4) en la Bandeja (3) utilizando
dos Tornillos de cabeza redonda
de 5/16”x3/4”,
Arandelas de seguridad de
5/16” (16) y Tuercas
hexagonales de 5/16” (15),
según se muestra.
2b) Conecte la Clavija (1) a la
Barra de tracción utilizando dos
Tornillos de cabeza redonda de
5/16”x1”(14), Arandelas de
seguridad de 5/16” (16) y
Tuercas hexagonales de 5/16”
(15), según se muestra.
2c) Conecte el Pasador de
seguridad para transporte (24) al
Panel de término (5) utilizando
una Arandela de seguridad de 5/
16” (16) y una Tuerca hexagonal
de 5/16” (15), según se muestra.
NOTA: La distancia interna entre
los dos paneles de término debe
ser de 41 pulgadas para
asegurar una instalación
adecuada.
INSTALACIÓN DE LA BARRA DE TRACCIÓN Paso 2.
1a) Conecte los dos Paneles de
término (5) a la Bandeja (3) utilizando
seis Tornillos de cabeza redonda de
5/16”x3/4” (13), Arandelas planas de
5/16” (29), Arandelas de seguridad
de 5/16” (16) y Tuercas hexagonales
de 5/16” Hex Nuts (15), según se
muestra.
16
Arandela de
seguridad de 5/16”
Cant. 6
13
Tornillo de cabeza redonda
de 5/16” x 3/4”
Cant. 6
29
Arandela plana de 5/16”
Cant. 6
15
Tuerca hexagonal
de 5/16”
Cant. 6
3
15
13
16
29
5
16
Arandela de
seguridad de 5/16''
Cant. 5
15
Tuerca hexagonal
de 5/16''
Cant. 5
13
Tornillo de cabeza redonda
de 5/16”x3/4”
Cant. 2
14
Tornillo de cabeza redonda
de 5/16”x1”
Cant. 2
24
Pasador de seguridad
para transporte
Cant. 1
4
3
13
15
15
15
5
16
16
16
14
24
1
ARMADO
