L-1643BHSP-F
5.
!

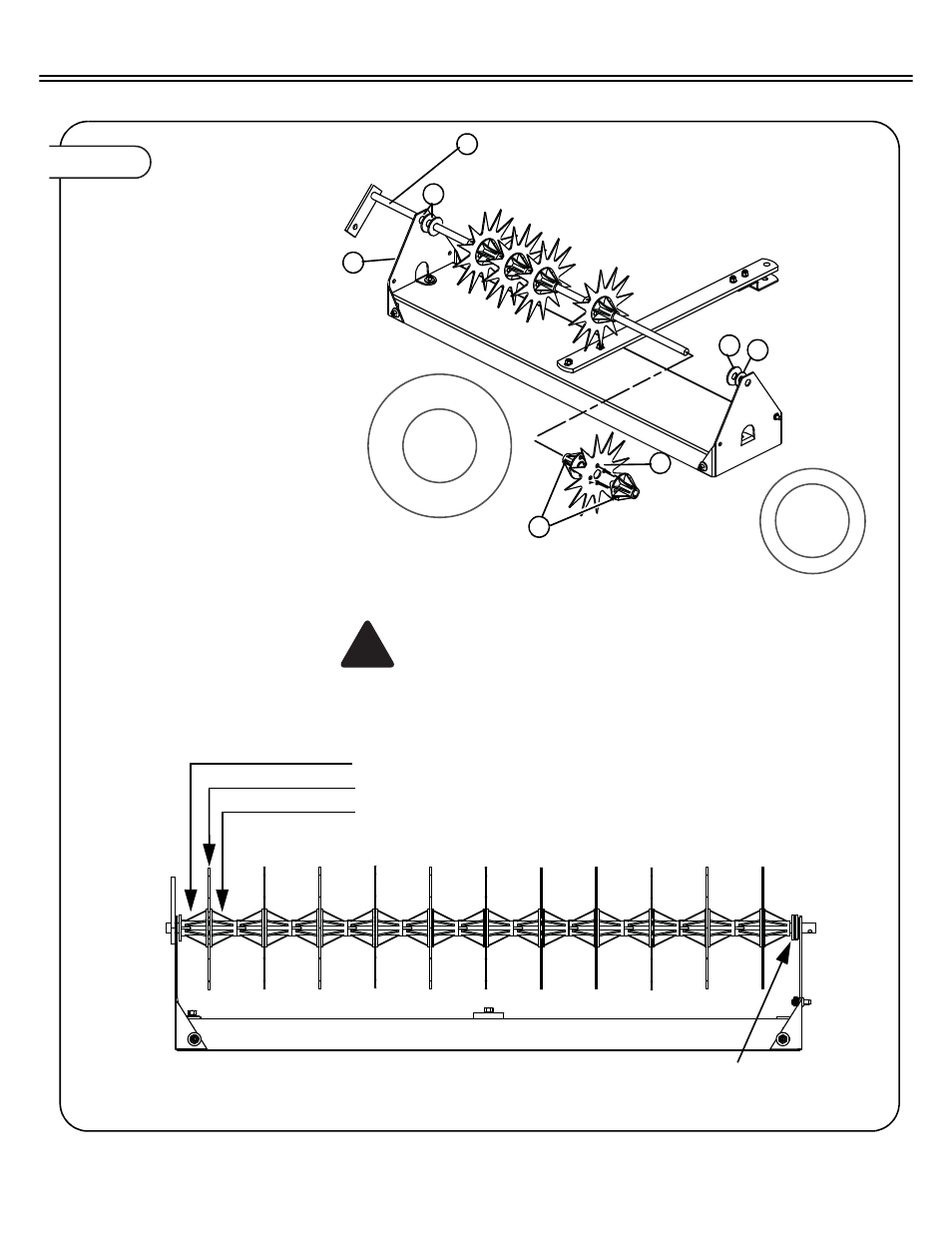

Paso 3.
CONECTAR LOS DIENTES EN
EL EJE GIRATORIO
3a) Coloque una Arandela plana
gruesa de 5/8” (17) en el Armazón del
eje (6), y luego deslícela a través del
hueco en el Panel de término (5, lado
derecho) y, de ser necesario, añada
otra Arandela plana gruesa (17).
3b) Coloque los 11 Dientes (7) y los
veintidós Tubos de cojinete/Separa-
dores (27) en el Armazón del eje (6),
según se indica a continuación:
• Cojinete, punta pequeña primero
• Diente del aireador
• Cojinete, punta grande primero
Nota: Las proyecciones redondas
en las pestañas de los Tubos de
cojinete/Separadores deben caber
en los huecos pequeños de los
dientes de los aireadores y en dos
huecos opuestos de los Tubos de
cojinete/Separadores.
3c) Coloque una o dos Arandelas
(17 ó 28) según sea necesario para
prevenir cualquier movimiento de
lado a lado, pase el Armazón del eje
(6) a través del hueco en el Panel de
término izquierdo (5) y empújelo hasta
donde sea posible. Consulte el diseño
mostrado a continuación.
28
Arandela de 5/16”
(fina)
Cant. 2
17
Arandela de 5/16”
(gruesa)
Cant. 4
PRECAUCIÓN: Es necesario utilizar guantes
al trabajar con los dientes del aireador.
Los dientes tienen puntas muy afiladas.
Tenga cuidado al trabajar con ellos.
5
17
17 28
27
7
6
Nota: Los dientes no deben moverse de lado a lado dentro de la abertura de los paneles de término. Si cualquier
diente está suelto, utilice Arandelas adicionales gruesas o finas de 5/8” (17 ó 28) dentro del Panel de
término para eliminar cualquier movimiento lateral.
Distribución de los dientes y los tubos de cojinete/separadores:
• Tubos de cojinete/Separadores (punta pequeña primero)
• Diente del aireador
• Tubos de cojinete/Separadores (pestaña grande primero)
ARMADO
