L-1643BHSP-F
6.
Paso 4. CONECTAR EL ARMAZÓN DEL MANGO
25
Perno hexagonal de
1/4” x 1-1/4”
Cant. 1
26
Tuerca hexagonal
de seguridad de 1/4”
Cant. 1

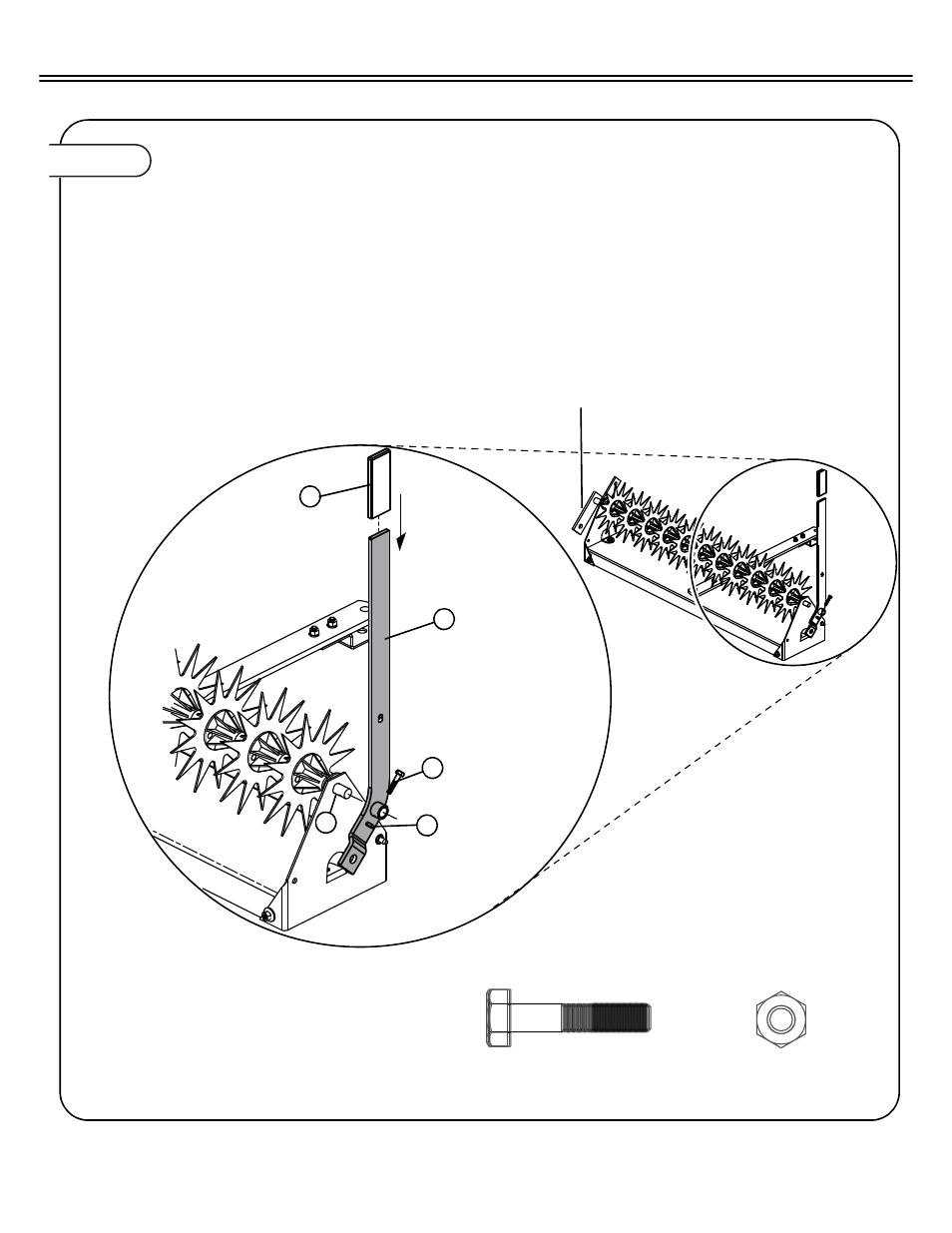

4a) Conecte el Armazón del mango (8) a la punta del Armazón del
eje (6) insertando una Tuerca hexagonal de 1/4”x1-1/4” (25) por el
hueco en la punta del Armazón del eje y asegurándolo con una
Tuerca hexagonal de 1/4”(26), según se muestra.
Nota: La montura de la barra de ruedas en el Armazón del eje
debe posicionarse hacia abajo, según se
muestra, para conectar adecuadamente las ruedas.
4b) Deslice la Agarradera del mango (10) para colocarla en el
Armazón del mango (8).
8
26
25
10
6
MONTURA DE LA BARRA PARA RUEDAS
ARMADO
