Manual del usuario del Módem de telefonía Touchstone TM602
Instalación
Instalación
Controladores Configuración
de la batería de controladores
Solución de problemas Glosario
Conexión del Módem de telefonía
ADVERTENCIA: La conexión del Módem de telefonía al cableado
telefónico doméstico existente sólo debe realizarla un instalador
profesional. Se deben retirar las conexiones físicas del proveedor
telefónico anterior y revisar todo el cableado; no debe haber ningún
tipo de tensión. La cancelación del servicio telefónico no es
apropiada. Si no lo hace así, se podría producir la pérdida del
servicio o provocar un daño permanente en el Módem de telefonía.
1 Conecte un extremo del cable coaxial a la toma de salida o al divisor del
cable y el otro extremo al conector del cable (F) del Módem de telefonía.
Ajuste las conexiones manualmente y luego aplique 1/8 de vuelta con una
llave.
Nota: Para lograr un mejor rendimiento, utilice un cable coaxial RG-6 de
alta calidad y reduzca o elimine los divisores entre la toma del cable y el
Módem de telefonía.
2 Conecte el enchufe del cable de alimentación al conector Power del Módem
de telefonía (G) y enchufe el cable de alimentación en una toma de corriente
de CA adecuada.
La luz indicadora Power que está en el frente del Módem de telefonía se
enciende y parpadea una vez (consulte la tabla de LED en la página 44). Si
no se enciende, consulte la sección
.
3 Una vez que haya conectado el cable coaxial y el cable de alimentación,
proceda según corresponda:
•
Conexiones Ethernet
o
•
Conexiones USB
Nota: No conecte el mismo PC a los puertos Ethernet y USB
simultáneamente.
Conexiones Ethernet
4 Conecte un extremo del cable Ethernet al puerto trasero del Módem de
telefonía identificado como “Ethernet 10/100” (C) y el otro extremo al
puerto de Ethernet del PC, concentrador o enrutador de banda ancha.
Nota: Si desea conectarlo al PC, utilice el cable Ethernet que viene con el
paquete del Módem de telefonía.

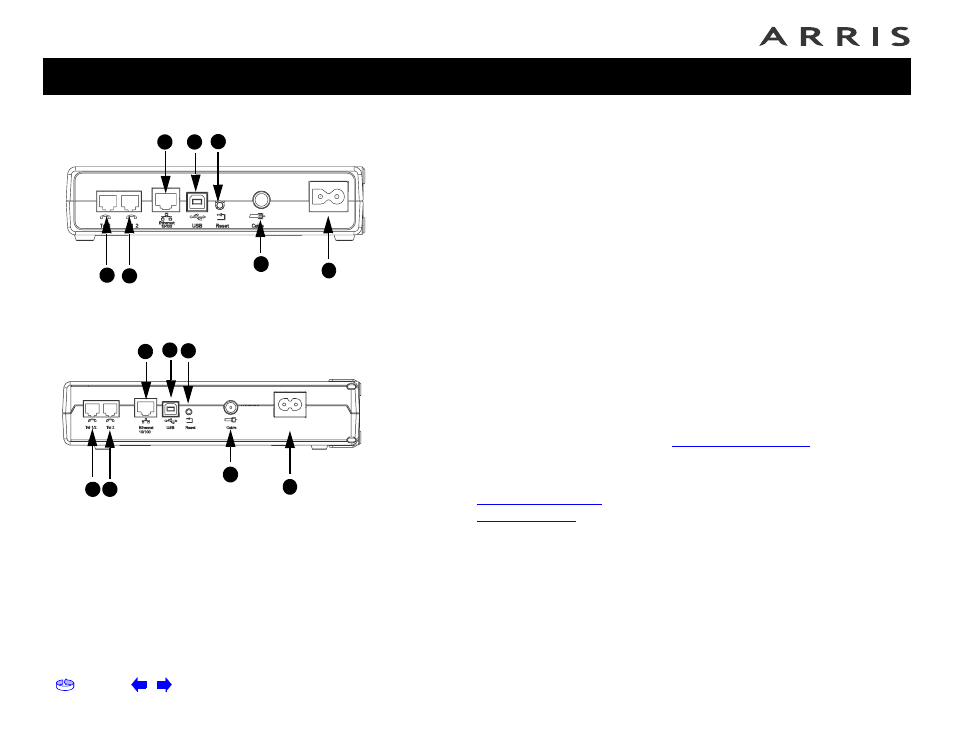

TM602A/B
E
D
C
A
B
F
G
TM602G/H
E
D
C
B
F
G
A
