SHV.OM.003682.DRM Página 99 Versión 1.0
Doremi Labs

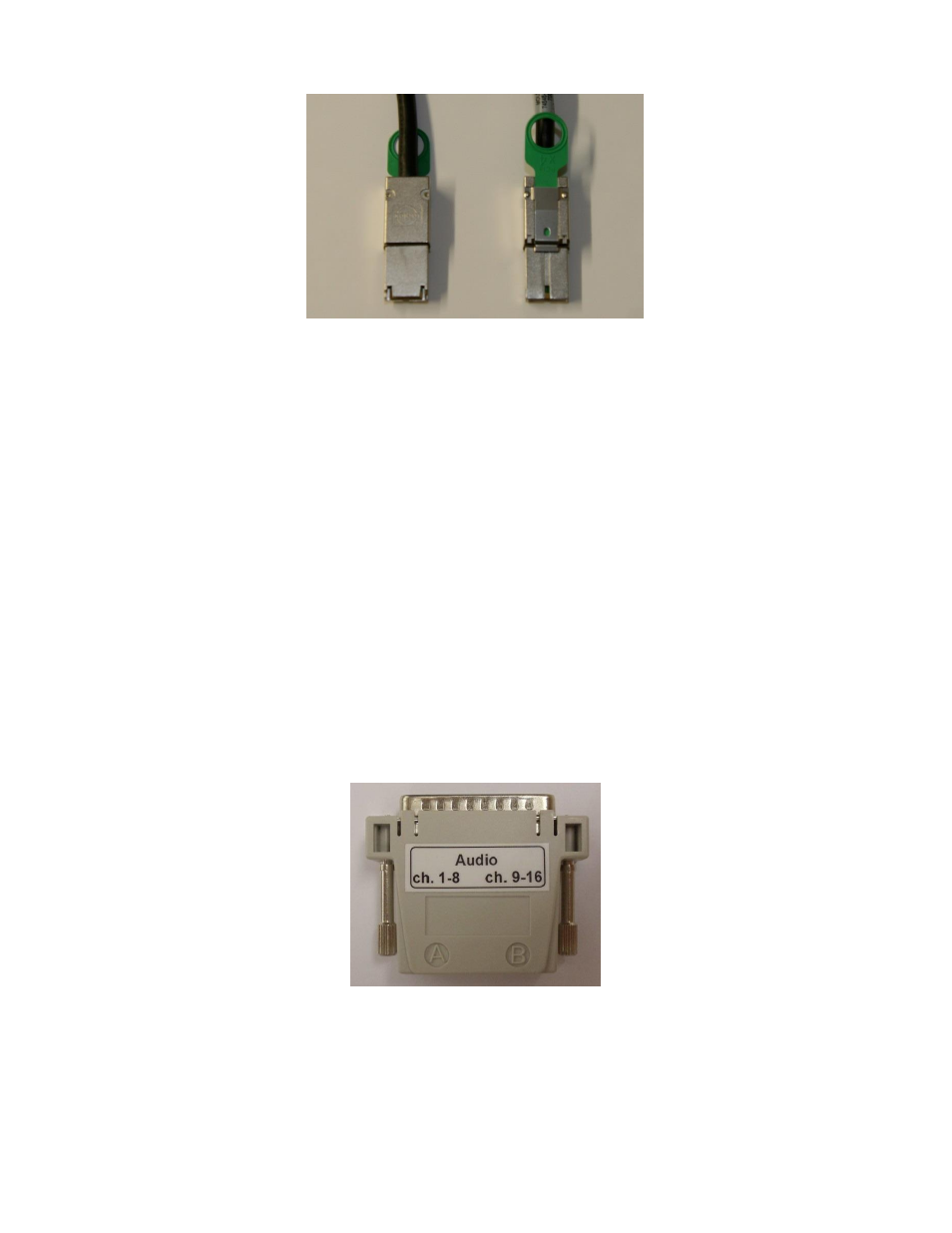

Figura :95 Cable PCI Express
16.1.2 Instalación de IMB Certainty

Desenchufe los cables de alimentación del proyector antes de comenzar con el proceso
de instalación.

Alinee el tablero IMB con los rieles de guía en cada uno de los costados de la ranura e
insértelo con cuidado en el proyector.
16.1.3 Instalación del cable de audio CAT5

Enchufe un extremo del cable CAT5 en la ranura AES superior (conector RJ-45) para
los canales de audio 1 a 8.

Enchufe el otro extremo del cable CAT5 en el procesador de audio.

Tome un extremo de otro cable CAT5 y enchúfelo en la ranura AES inferior (conector
RJ-45) para los canales de audio 9 a 16.

Enchufe el otro extremo del adaptador del cable CAT5 en el procesador de audio.
Figura :96 Adaptador
