SHV.OM.003682.DRM Página 107 Versión 1.0
Doremi Labs

Conecte un extremo del cable Ethernet en el puerto "Eth0" de ShowVault y el otro
extremo en el tablero IMB, en el proyector NEC. Enchufe un extremo del cable Ethernet
en la ranura AES superior (conector RJ-45) para los canales de audio 1 a 8.

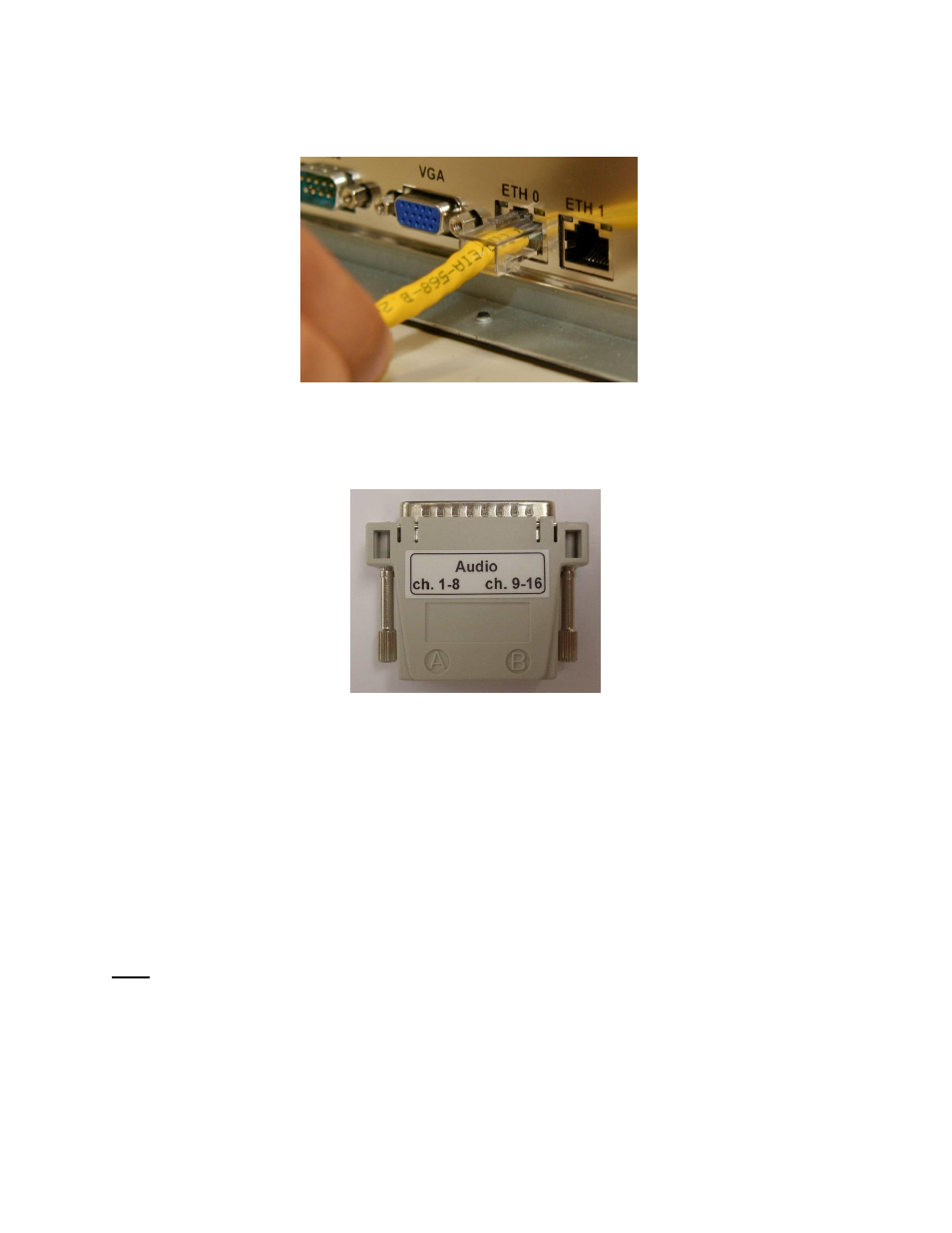

Figura :108 Cable Ethernet enchufado en el puerto Eth0

Enchufe el otro extremo del cable CAT5 en el adaptador de audio.
Figura :109 Adaptador

Tome un extremo de otro cable CAT5 y enchúfelo en la ranura AES inferior (conector
RJ-45) para los canales de audio 9 a 16.

Enchufe el otro extremo del cable CAT5 en el procesador de audio.

Enchufe un extremo del cable CAT5 desde la ranura del GPI en cualquiera de los
automatizadores disponibles o requeridos.

Tome otro extremo del cable CAT5 y enchúfelo desde la ranura del GPO en cualquiera
de los automatizadores disponibles o requeridos.

Encienda el proyector NEC.
Nota: El tablero IMB se iniciará por completo

Encienda la unidad ShowVault.
