SHV.OM.003682.DRM Página 85 Versión 1.0
Doremi Labs

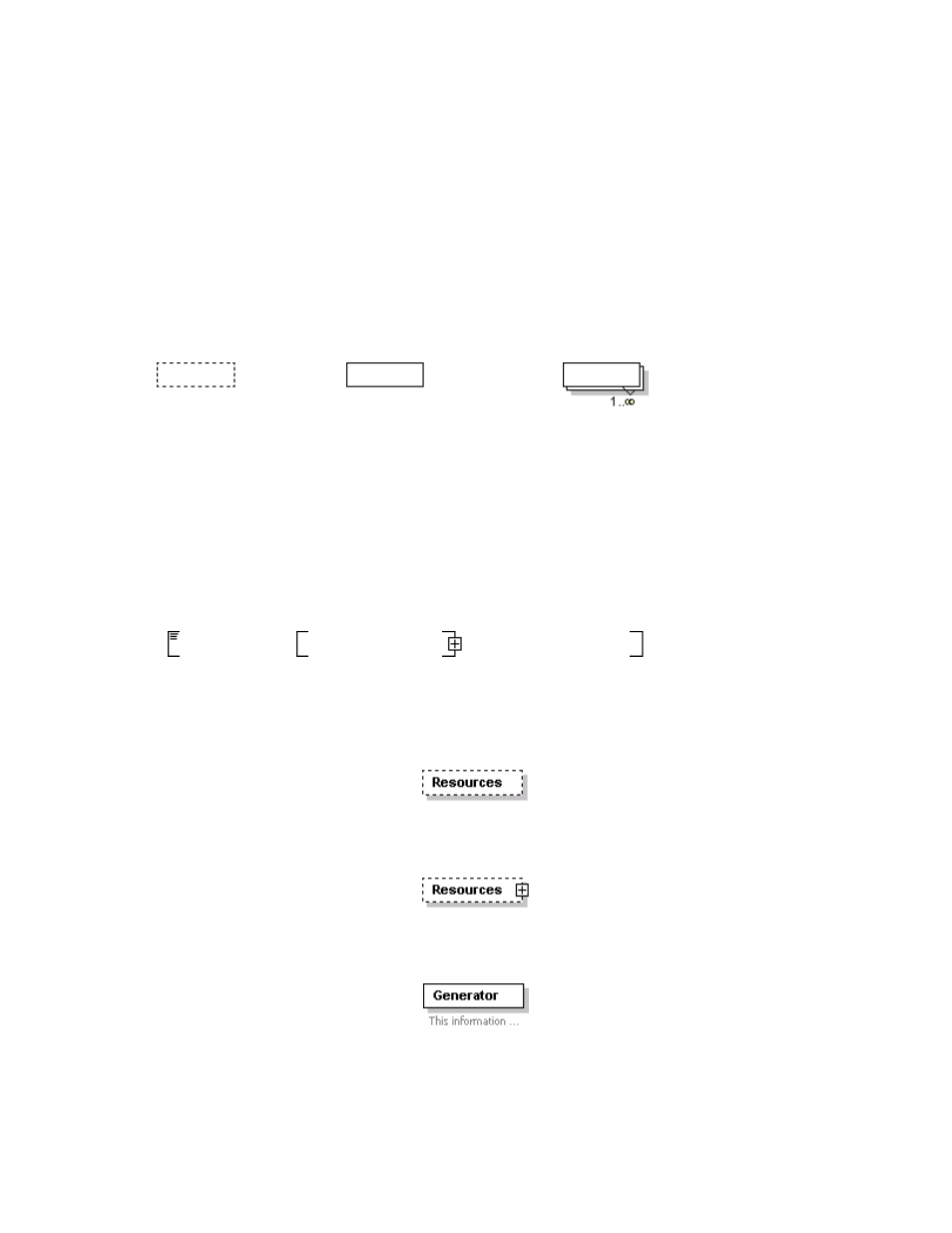

12.4 Leyenda de diagrama de XML
A continuación, se presenta una leyenda para la notación utilizada en los diagramas que
describen estructuras XML.
12.4.1 Símbolos de elementos

En los diagramas de diseño de esquemas presentados anteriormente en este
documento solo están dibujados los elementos. Los atributos no son visibles. La
cardinalidad del elemento (0..1, 1 exactamente, 0..n, 1..n) se indica en el borde de los
elementos. Los elementos opcionales se dibujan con una línea discontinua y los
elementos requeridos con una línea continua. Los bordes dobles indican una ocurrencia
máxima mayor a uno.
Elemento opcional
Ocurrencia mín. = 0,
Ocurrencia máx. = 1
Elemento único requerido
Ocurrencia mín. = 1,
Ocurrencia máx. = 1
Elemento repetido requerido
Ocurrencia mín. = 1,
Ocurrencia máx. = ilimitada

El modelo de contenido de los elementos se simboliza en los costados izquierdo y
derecho de los cuadros de elementos. El costado izquierdo indica si el elemento
contiene un tipo simple (texto, números, fechas) o un tipo complejo (más elementos). El
costado derecho del símbolo del elemento indica si contiene o no elementos
secundarios.
contenido simple contenido complejo contenido complejo
con elementos
secundarios
sin contenido de elementos
(tipo simple, solo
atributos o elemento vacío)
12.4.1.1 Ejemplos

Elemento único opcional sin elementos secundarios. Ocurrencia mínima = 0, Ocurrencia
máxima = 1, contenido = complejo.

Al igual que sucede arriba, pero con elementos secundarios, el signo "más" al costado
derecho indica la presencia de uno o más elementos secundarios no mostrados.

Elemento único obligatorio. Ocurrencia mínima = 1, Ocurrencia máxima = 1, contenido =
complejo, sin elementos secundarios (es decir, denota un elemento vacío). El texto en
