SHV.OM.003682.DRM Página 13 Versión 1.0
Doremi Labs

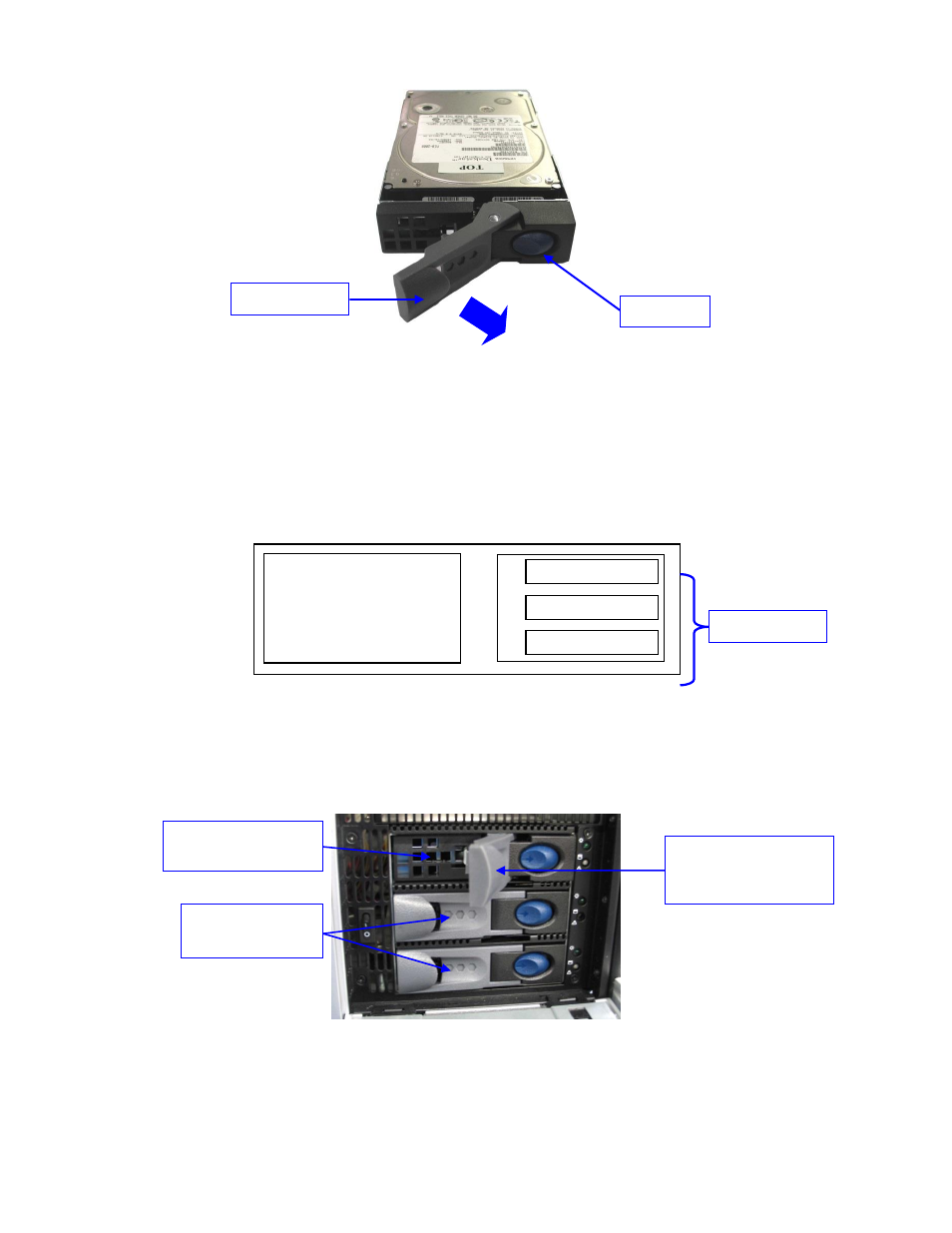

Figura :2 Apertura de la palanca gris de la HDD

Abra la puerta que cubre la caja de la HDD, que se encuentra en el costado derecho del
panel frontal.

Inserte cada unidad hasta el fondo, de a una por vez, en la caja del chasis de HDD de
acuerdo con la ubicación A-B-C definida en el siguiente esquema.

La palanca gris debe permanecer abierta por completo.
Figura :3 Esquema de vista frontal de ShowVault: HDD

El disco debe insertarse hasta el fondo dentro de la caja de HDD antes de intentar
cerrar la palanca gris.
Figura :4 Inserción de la HDD ShowVault
A
B
C
LCD monitor
HDD Location
Botón azul
Palanca gris
HDD "A" insertada en
la caja de HDD
HDD "B" y "C"
instaladas
Palanca gris abierta
para instar la HDD
correctamente
