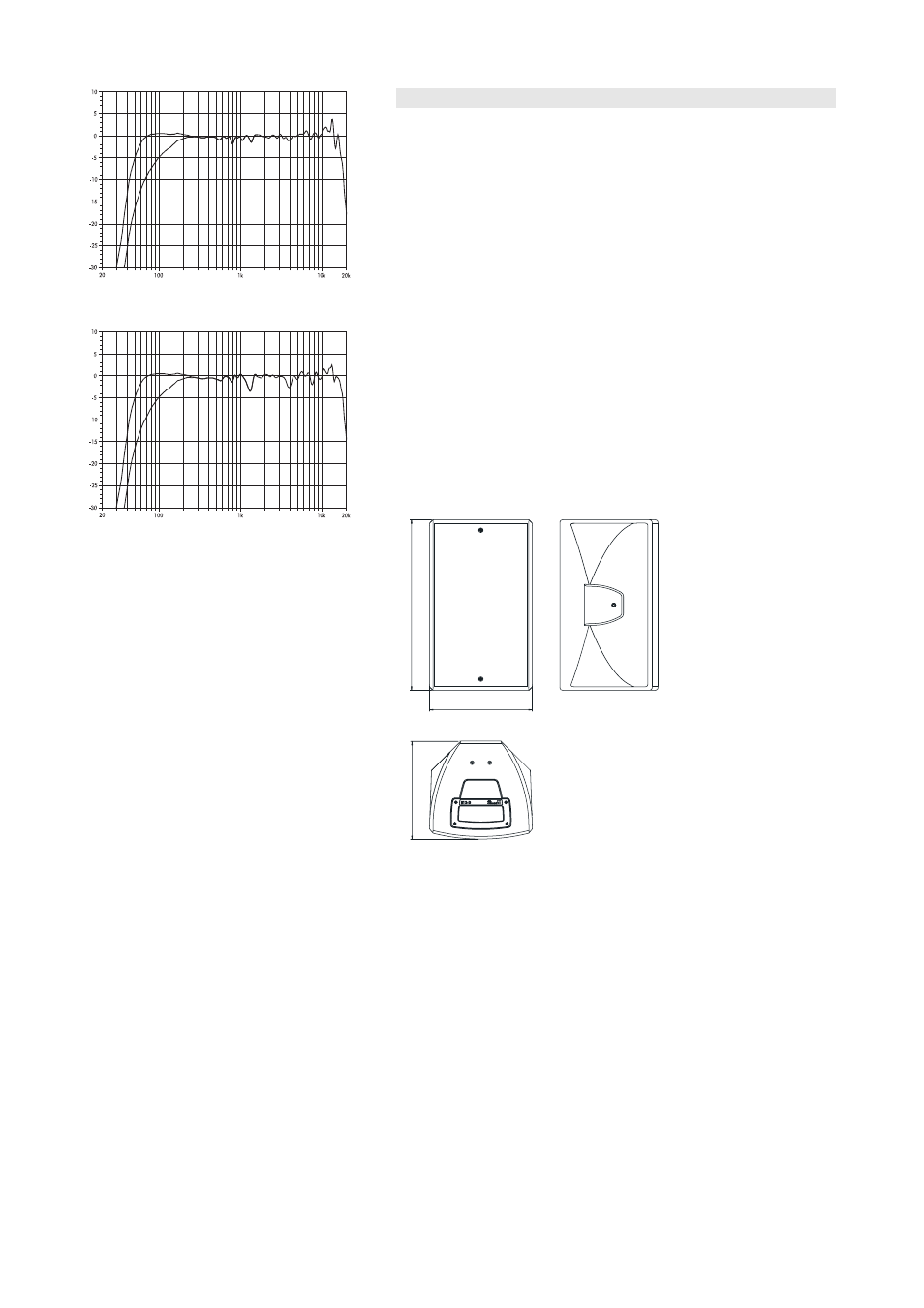

Fig. 14: Respuesta de frecuencia de E12,
ajustes estándar y CUT
Fig. 15: Respuesta de frecuencia de E12-D,
ajustes estándar y CUT
Especificaciones técnicas
Datos del sistema E12, E12-D
Respuesta de frecuencia (–5 dB, estándar).........................................50 Hz ... 18 kHz
Respuesta de frecuencia (–5 dB, modo CUT)...................................100 Hz ... 18 kHz
Máx. presión acústica (1 m, campo libre) E12/E12-D con D12..........134/133 dB
Máx. presión acústica (1 m, campo libre) E12/E12-D con D6.............131/130 dB
(pico máx. SPL, señal de prueba de ruido rosa con factor de cresta de 4)
Nivel de entrada (100 dB-SPL/1 m)....................................................................–17 dBu
Altavoces E12, E12-D
Impedancia nominal.................................................................................................8 ohmios
Manejo de potencia (RMS/pico 10 ms)....................................................300/1600 W
Ángulo de dispersión nominal (hor. x vert.).............................80° x 50°, 110° x 50°
Componentes.........................................................motor de 12“ con imán de neodimio
..........motor de compresión con salida de 1,3” coaxial, bobina de 3“ y trompeta
.............................................................................giratoria de directividad constante (CD)
........................................................................................................................Crossover pasivo
Conexiones....................................................................................................................2 x EP5
..............................................................................................opcional y opción SC: 2 x NL4
.................opcíon WR: cable fijo 5 m (16,4 ft) (H-07-RN-F 2 x 2,5 mm
2 /AWG 13)
Asignaciones de pins................................................................................................EP5: 1/2
.................................................................................................................................NL4: 1+/1–
..................................................................................................cable fijo: marrón + / azul –
Peso.......................................................................................................................16 kg (35 lb)
350 [13.8]
580 [
22
.8]
33
4
[13.
2
]
Fig. 16: Dimensiones de la caja de E12, E12-D en mm [pulgadas]
E12, E12-D Manual (1.2 ES) Página 9 de 10
