E12, E12-D
Fig. 1: Altavoz E12
El E12 es un altavoz polivalente de alto rendimiento que se utiliza en
diseños de motor coaxial de salida integrado de 12”/1,3” con imán de
neodimio y carga de trompeta de directividad constante. Está
disponible en dos versiones de dispersión diferentes: el E12
proporciona un patrón de dispersión de 80° x 50° y el E12-D un
patrón más ancho de 110° x 50° (hor. x ver.). Las trompetas de ambos
se pueden girar 90° fácilmente sin necesidad de herramientas, lo cual
proporciona patrones de dispersión de 50° x 80° o 50° x 110°.
El E12 tiene un diseño de dos vías con crossover pasivo incorporado.
Su respuesta de frecuencia se extiende desde 50 Hz hasta 17 kHz.
El E12 y el E12-D se presentan en cajas idénticas hechas de espuma
dura integral de poliuretano con acabado de pintura negra resistente
a los impactos y a las inclemencias del tiempo. La forma de la caja
permite que los sistemas se configuren en orientación vertical u
horizontal y también como monitor de escenario.
La parte frontal de la caja del altavoz está protegida por una rejilla
metálica rígida y una espuma transparente acústicamente. La rejilla se
saca fácilmente sin herramientas para modificar la orientación de la
trompeta.
Las cajas incorporan un par de asas, un punto de anclaje ranurado
para montaje en poste y seis inserciones roscadas M10 para conectar
a diferentes accesorios de rigging, como Z5352 E12 Soporte para
colgar, Z5354 E8/E12 Adaptador para colgar, Z5020 Adaptador
para colgar 02, Z5025 Adaptador para colgar 03 o Z5353 E12
Soporte horizontal. Una conexión roscada M10 adicional en el panel
posterior se puede utilizar para conectar un cable de seguridad.
¡PRECAUCIÓN! Los altavoces E12 sólo deben funcionar con un amplificador de d&b
correctamente configurado porque, en caso contrario, existe el riesgo
de dañar los componentes del altavoz.
Tenga en cuenta que el E12 y el E12-D necesitan configuraciones de
controladores diferentes y, por tanto, no se pueden cablear en
paralelo.

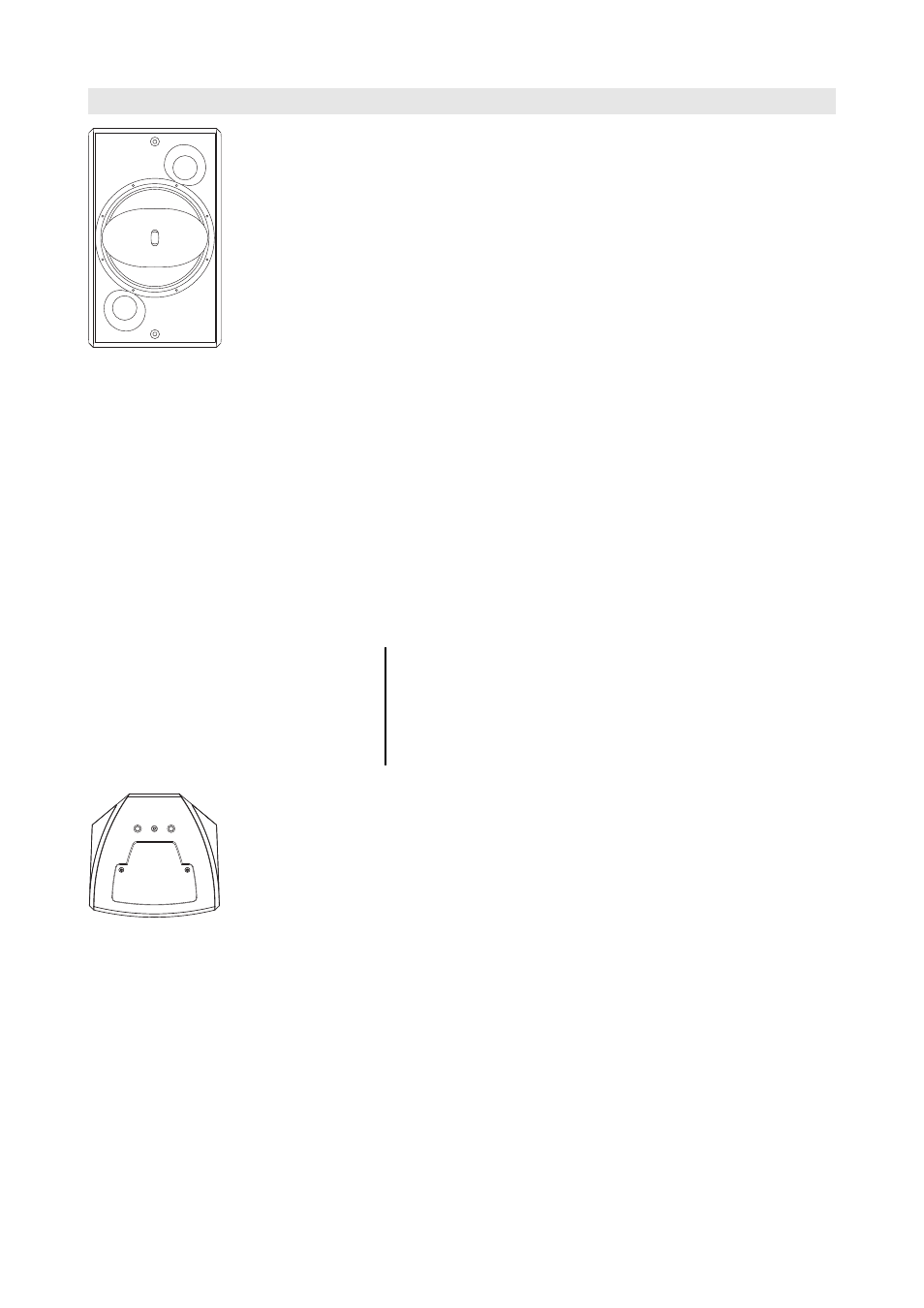

Fig. 2: Versiones SC/WR de E12/E12-D,
vista superior e inferior
Opciones de caja de E12 y E12-D
La versión en color especial (SC) de la caja está disponible en todos los
colores de la tabla RAL. Se entrega sin soporte para trípode ni asas.
Las aberturas correspondientes en la caja están cubiertas por placas
del color de la caja. El tipo de conector es NL4.
La versión resistente a las inclemencias del tiempo (WR) sólo está
disponible en negro. También se entrega sin soporte para trípode ni
asas. Está equipado con un cable de entrada fijo (5 m / 16,4 ft, tipo
H-07-RN-F 2 x 2,5 mm
2 /AWG 13).
