Circuito HFA
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

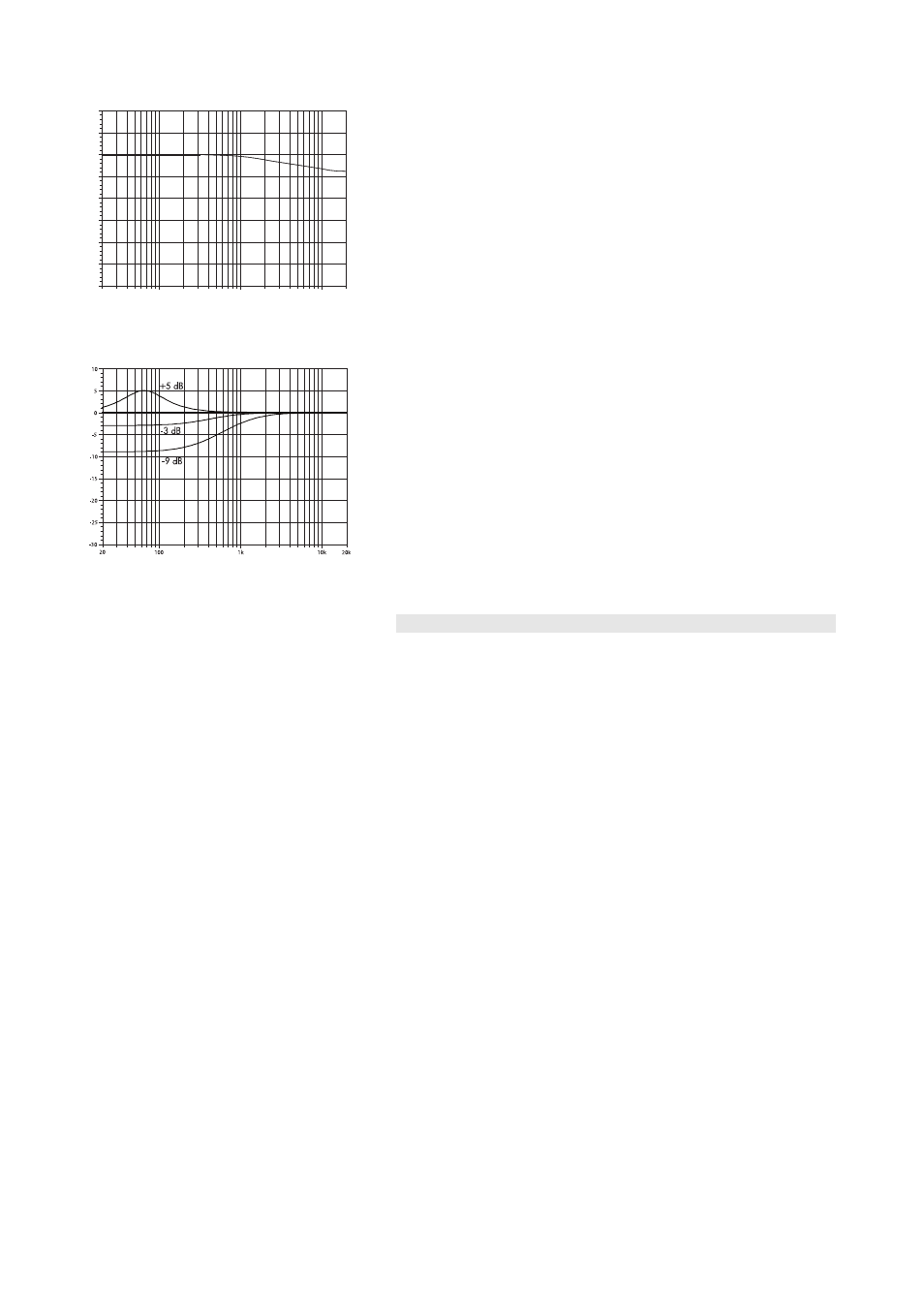

Fig. 4: Corrección de la respuesta de
frecuencia del circuito HFA
En modo HFA (Atenuación de alta frecuencia), la respuesta de HF del
sistema E12 está atenuada. HFA proporciona una respuesta de
frecuencia natural y balanceada cuando una unidad se sitúa cerca de
los oyentes en campo próximo o se utiliza en retraso (delay).
La Atenuación de alta frecuencia empieza gradualmente a 1 kHz,
disminuyendo aproximadamente 3 dB a 10 kHz. Esta atenuación imita
la disminución en la respuesta de frecuencia que se experimenta
cuando se escucha un sistema desde una distancia en una sala o
auditorio típicamente reverberante.
Circuito CPL
Fig. 5: Corrección de la respuesta de
frecuencia del circuito CPL
El circuito CPL (de Coupling, acoplamiento) compensa los efectos del
acoplamiento si se construyen arreglos acoplados cercanos o si la caja
se utiliza como monitor de escenario. CPL empieza gradualmente a
1 kHz, con la atenuación máxima por debajo de 250 Hz, y
proporciona una respuesta de frecuencia balanceada cuando las cajas
del E12 se utilizan en arreglos de dos o más. La función del circuito CPL
se muestra en el diagrama opuesto y se puede configurar en valores
de atenuación en dB entre –9 y 0, o un valor de CPL positivo que crea
un refuerzo ajustable de baja frecuencia de unos 65 Hz (de 0 a +5 dB).
Funcionamiento con E-PAC
La selección del modo E12 o E12-D permite que E-PAC accione un
altavoz E12. El modo LO IMP configura el E-PAC para accionar un
máximo de dos altavoces E12 con una reducción de 6 dB en el nivel de
entrada de los altavoces.
Para el ajuste acústico, se pueden seleccionar las funciones CUT y HFA.
Las características de los ajustes CUT y HFA se explica en la sección
anterior, en "Funcionamiento con D6 o D12".
E12, E12-D Manual (1.2 ES) Página 6 de 10
