Conexiones

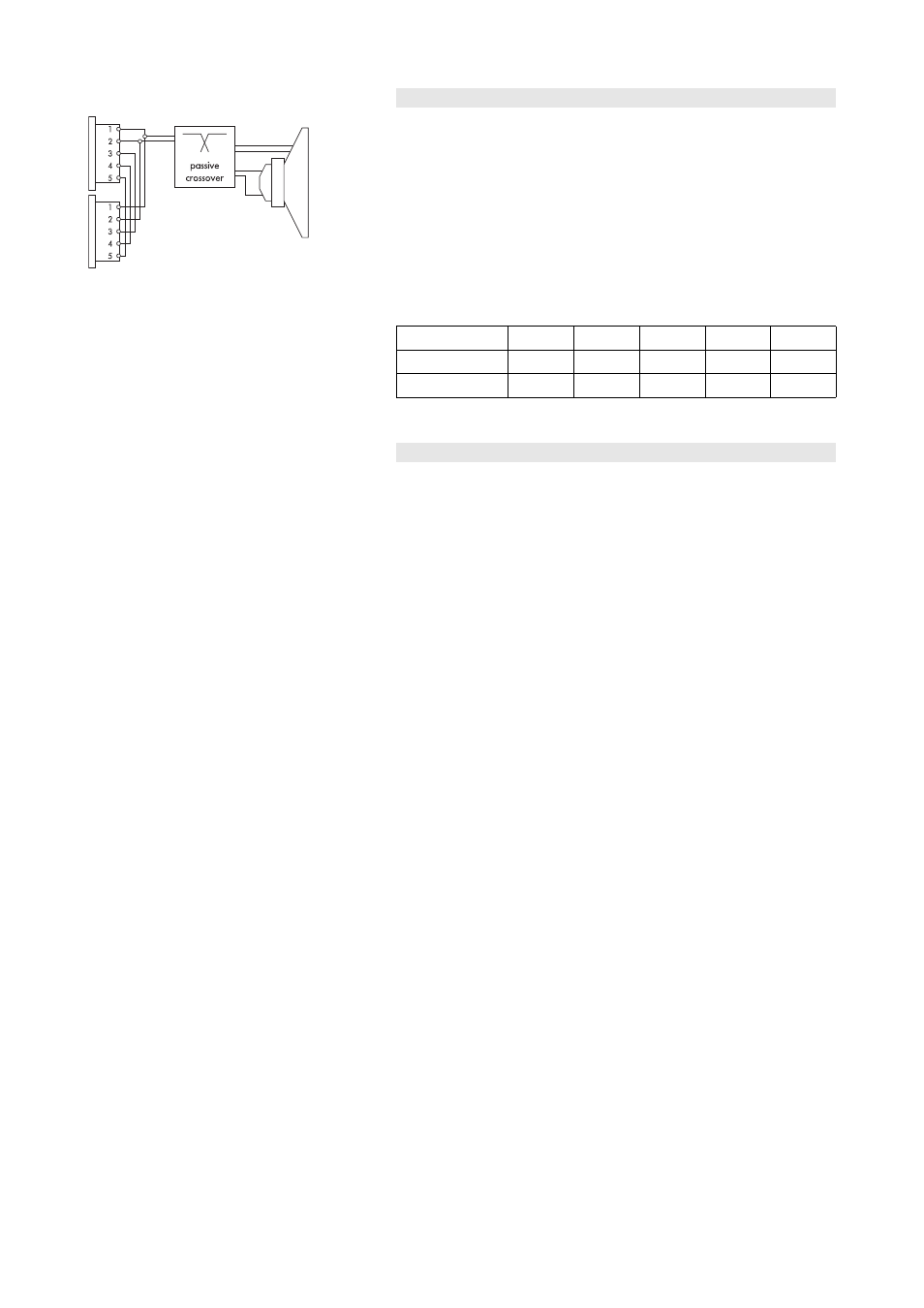

Fig. 3: Cables del conector
La caja del E12 está provista con un par de conectores EP5. Los cinco
pins de ambos conectores están cableados en paralelo. E12 utiliza las
asignaciones de pins 1/2. Los pins 3/4 y 5 se designan a los
subwoofers activos, donde el pin 5 se utiliza para SenseDrive (sólo
disponible cuando se usa un amplificador D12 y cableado de 5 hilos).
Usando el conector macho como entrada, el conector hembra permite
la conexión directa de altavoces adicionales.
El E12 se puede suministrar con conectores NL4 como opción.
Los equivalentes de los pins de EP5 y de los conectores NL4 y la opción
de cable fijo se enumeran en la tabla siguiente.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.d.
Cable fijo (PG) Marrón (+) Azul (–)
Funcionamiento con D6 o D12
Seleccione las configuraciones de controlador E12 o E12-D.
En el amplificador D12 están disponibles en los modos "Dual Channel"
y "Mix TOP/SUB". Para combinar con subwoofers activos alimentados
por un solo cable de 4/5 hilos, debe seleccionarse el modo "Mix
TOP/SUB".
D6 y D12 proporcionan las configuraciones adicionales E12-X y E12-
DX que pueden seleccionarse cuando las cajas de E12 o E12-D se
utilizan en combinación con altavoces E15X-SUB pasivos en el mismo
canal. Proporcionan una corrección dedicada para la respuesta de
frecuencia combinada de esos sistemas.
La selección de la configuración E12 (E12-D) permite que funcionen un
total de dos altavoces E12 (E12-D) por el canal de D12 o D6
respectivo.
La selección de la configuración E12-X (E12-DX) permite que funcione
una combinación de un E12 (E12-D) y un E15X-SUB por el canal de
D12 o D6 respectivo.
En aplicaciones con niveles continuos suaves y bajas temperaturas
ambiente se pueden conectar hasta tres cajas a un canal de D12.
Ajustes del controlador
Para el ajuste acústico, se pueden seleccionar las funciones CUT, HFA y
CPL.
Circuito CUT
Si se establece en CUT, se reduce el nivel de presión de baja frecuencia
del E12. El E12 ya estará configurado para utilizarlo con E15X-SUB en
modo activo o con otros subwoofers activos de d&b.
