2.4. Características de la dispersión

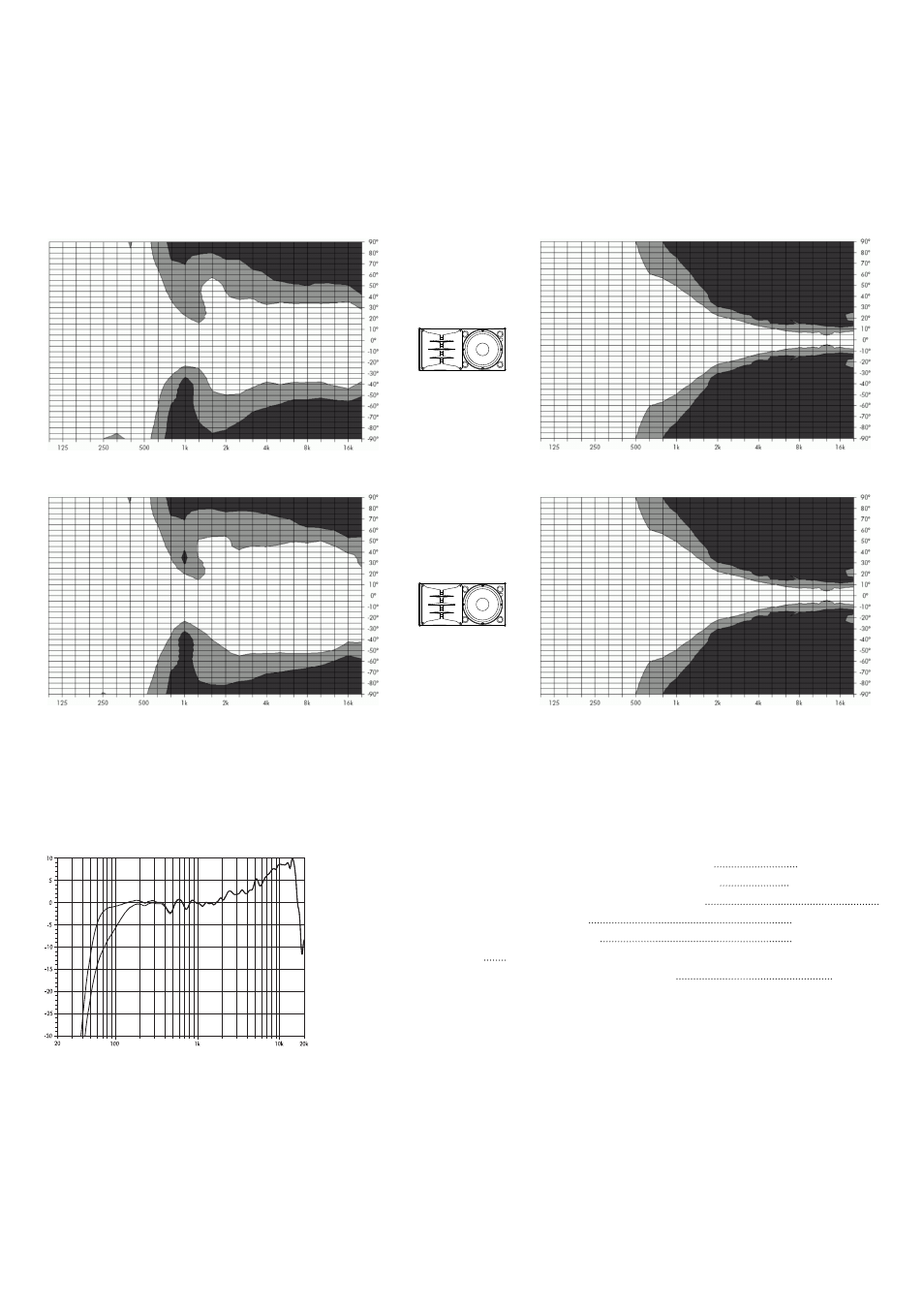

Los gráficos siguientes muestran el ángulo de dispersión sobre la
frecuencia de una sola caja, trazado con líneas de igual presión
acústica (isóbaras) a –6 dB y –12 dB.
Fig. 8: Diagrama de isóbaras horizontal
10AL
Fig. 9: Diagrama de isóbaras vertical
Fig. 10: Diagrama de isóbaras horizontal
10AL-D
Fig. 11: Diagrama de isóbaras vertical
2.5. Especificaciones técnicas
Datos del sistema 10AL/10AL-D
Respuesta de frecuencia (–5 dB estándar) 60 Hz - 18 kHz
Respuesta de frecuencia (–5 dB modo CUT) 110 Hz - 18 kHz
Máx. presión acústica (1 m, campo libre)
10AL con D6/D12
130 dB/133 dB
10AL-D con D6/D12 129 dB/132 dB
(pico máx. SPL, señal de prueba: ruido rosa con factor de cresta de 4)
Nivel de entrada (100 dB-SPL/1 m) –16 dBu
Fig. 12: Respuesta de frecuencia de 10AL, ajustes estándar y CUT
