2.2. Conexiones
Las cajas están provistas con un par de conectores NL4 y un
bloque de terminal roscado de dos polos (ST). Todos los pins de
ambos conectores están cableados en paralelo. Las cajas utilizan
asignaciones de pins 1+/1–. Los pins 2+/2– se designan a los
subwoofers activos.
La versión resistente a las inclemencias del tiempo (WR) está equi-
pado con un cable de entrada fijo (tipo PG, H07-RN-F, 2 x
2.5 mm
2 (AWG 13), longitud estándar 5.5 m (18 ft).
Los equivalentes de los pins de los conectores aplicables se enu-
meran en la tabla siguiente.
NL4 1+ 1– 2+ 2–
ST + – n.d. n.d.
PG Marrón (+) Azul (–) n.d. n.d.
Conexión de cable fijo
Los altavoces 10AL y10AL-D se entregan con una cubierta protec-
tora [1] y un pasacables de goma que pasa por [2]. Para el fun-
cionamiento en interiores estos elementos se pueden utilizar para
ocultar el panel de conectores, si es necesario. Para el funciona-
miento en exteriores sin protección, el panel de conectores debe
cubrirse, es decir, ambos elementos deben utilizarse para conse-
guir un grado IP de protección de IP34.
Para instalar la conexión de cable fijo, proceda como sigue:
Herramientas necesarias: Destornillador Philips (n.º PH2).
1. Prepare el pasacables de goma y el cable de conexión.
2. Extraiga la apertura prepunzonada de la cubierta protectora
y conecte el pasacables de goma como corresponda.
3. Inserte el cable de conexión a través del pasacables de
goma y conecte los hilos del cable al terminal atornillado.
Þ ¡Respete la polaridad correcta!
4. Quite los cuatro tornillos del panel de conectores.
5. Desplace la cubierta protectora hacia el panel de conectores
hasta que encaje en su sitio.
6. Finalmente, fije la cubierta protectora con el panel de conec-
tores mediante los cuatro tornillos.

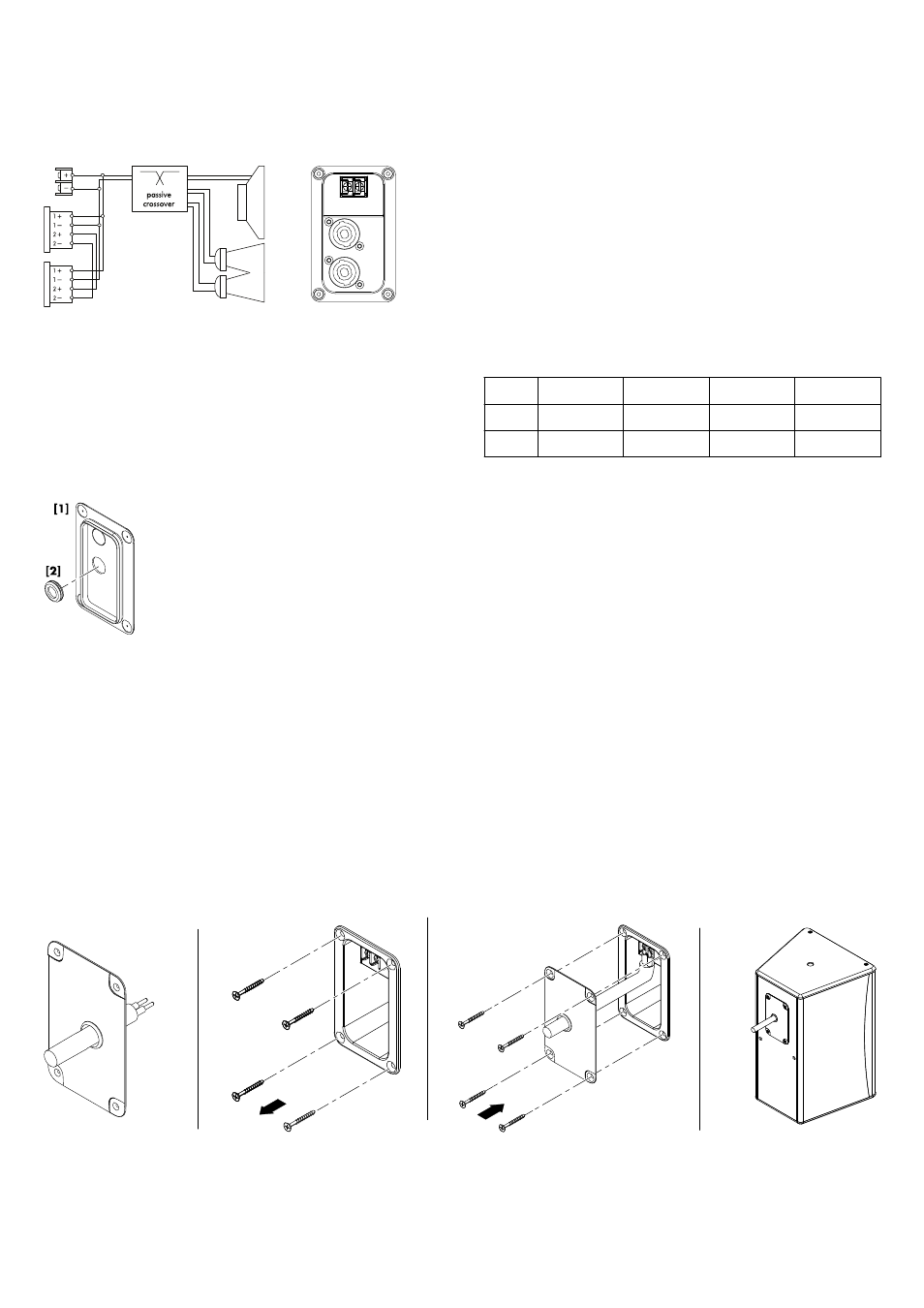

Fig. 4: Instalación de la conexión de cable fijo
Fig. 2: Cables del conector
Fig. 3: Cubierta protectora y pasacables de goma
