2.1. Descripción del producto
Los altavoces 10S, 10A y 10AL y sus "versiones D" forman una
familia de altavoces de alto rendimiento de 2 vías que utilizan un
único motor de 10” en una caja bass-reflex y diferentes secciones
de altas frecuencias (HF) para una amplia gama de instalaciones
de aplicaciones de sonido. Todos los modelos son diseños ligeros
pasivos que utilizan motores de neodimio y grandes trompetas
para un control exacto del patrón.
Los altavoces 10AL y 10AL-D son los módulos de arreglo en línea
de esta familia de productos. Proporcionan fuentes lineales de HF
de directividad constante con cobertura horizontal de 75° o
105° mediante motores de salida de 1” duales. Las cajas están
equipadas con un sistema de rigging integrado para el diseño de
vertical de arreglos que proporcionan características de dispersión
específicas para la aplicación.
Con una respuesta de frecuencia que se extiende de 60 Hz a
18 kHz, las cajas se puede utilizar como sistemas de rango com-
pleto o se pueden complementar con diferentes subwoofers de las
Series xS o xA.
Las cajas están hechas de contrachapado con un acabado de pin-
tura negra resistente a los impactos. Las partes frontales de las
cajas del altavoz están protegidas por una rejilla metálica rígida y
una espuma transparente acústicamente.
Las cajas resisten al impacto de balones conforme a
DIN 18032-3.
Componentes de rigging
Las cajas 10AL/10AL-D se conectan para formar un arreglo ver-
tical mediante Z5417 Placas de empalme 10AL. Los posibles
ajustes de los ángulos entre cajas colindantes son 0°, 1°, 2°, 4°,
6°, 9°, 12° y 15°.Un arreglo vertical puede estar formado por
hasta 9 cajas. Se pueden integrar hasta dos subwoofers 18A o
27A en el arreglo, y el número límite máximo de cajas 10AL/
10AL-D es 6.
Los arreglos verticales se sostienen mediante Z5414 Barra para
colgar xA y un par de Z5413 Placas de empalme de la barra
para colgar xA.
Nota: Consulte en el manual de rigging correspondiente las
configuraciones aprobadas y las instrucciones de seguridad y
montaje.
Opciones de caja
La versión resistente a las inclemencias del tiempo (WR) se puede
utilizar en exteriores (IP34, direccionamiento vertical de hasta
+15°). Las cajas incorporan un acabado de color negro para la
protección contra impactos e inclemencias meteorológicas de tipo
PCP (Protección de poliuretano de la caja).

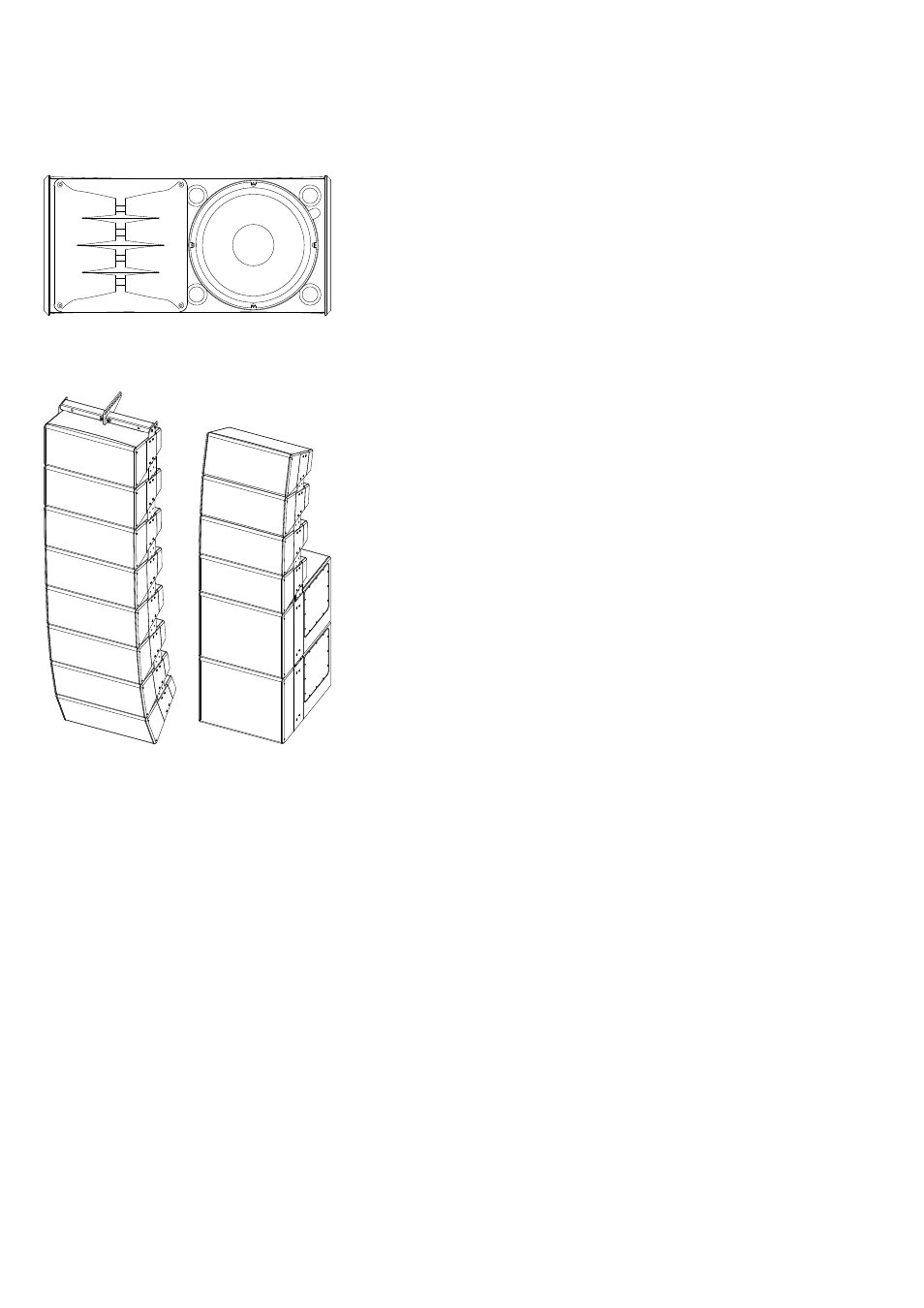

Fig. 1: Altavoz 10AL
Ejemplos de rigging:
Arreglo en línea de 10AL, profundidad de 8, con Z5415 Adaptador de barra para
colgar xA, Z5414 Barra para colgar xA, Z5413 Placa del conector de la barra
para colgar xA y Z5417 Placa del conector 10AL.
Pila en el suelo formada por altavoces 10AL y 27A-SUB con
Z5417 Placa del conector 10AL y Z5418 Placa del conector xA-SUB.
