Conexión NL4 con cubierta protectora
Los dos puntos de anclaje del conector NL4 en el panel de conec-
tores de la caja se sitúan en un hueco para permitir el uso de la
cubierta protectora [1] junto con los conectores de cable NL4,
como se muestra en este gráfico.
Nota: Para esta opción, deben utilizarse los conectores tipo
NL4FC de Neutrik.
La cubierta protectora está equipada con dos aberturas prepunzo-
nadas para permitir la conexión en cadena del altavoz.
Para utilizar la conexión NL4 siga el mismo procedimiento que se
ha descrito más arriba en el apartado titulado Þ "Conexión de
cable fijo" en la página 6.
2.3. Funcionamiento
¡AVISO!
Los altavoces de d&b sólo deben funcionar con un amplificador
de d&b correctamente configurado porque, en caso contrario,
existe el riesgo de dañar los componentes del altavoz.
Funcionamiento con D6 o D12
Seleccione la configuración de controlador 10AArc o 10ALin para
los altavoces 10AL.
Seleccione la configuración de controlador 10ADArc o 10ADLin
para los altavoces 10AL-D.
En el amplificador D12 están disponibles en los modos "Dual
Channel" y "Mix TOP/SUB". Para combinar con subwoofers
activos alimentados por un solo cable de 4/5 hilos, debe seleccio-
narse el modo "Mix TOP/SUB".
Cada canal de los amplificadores D6 o D12 puede accionar
hasta un total de tres altavoces 10AL o 10AL-D.
Configuraciones "Arc" y "Line"
La selección de "Arc" o "Line" dependerá de la curvatura del
arreglo. Ambas configuraciones se pueden utilizar en un arreglo.
La configuración "Arc" se utiliza con los altavoces de arreglo lineal
cuando están en secciones curvadas del arreglo.
La configuración "Line" se utiliza para secciones largas del arreglo
con tres o más ajustes consecutivos entre cajas de 0°, 1°, 2° o 4.
Comparada con la configuración "Arc" el rango medio superior se
reduce para compensar la extensión del nearfield o campo cer-
cano.
La transición desde la configuración "Line" a la de "Arc" dentro del
arreglo se realiza en función de la progresión del ángulo entre
cajas, pero admite determinadas desviaciones debido a la cone-
xión de las cajas en grupos de hasta tres.

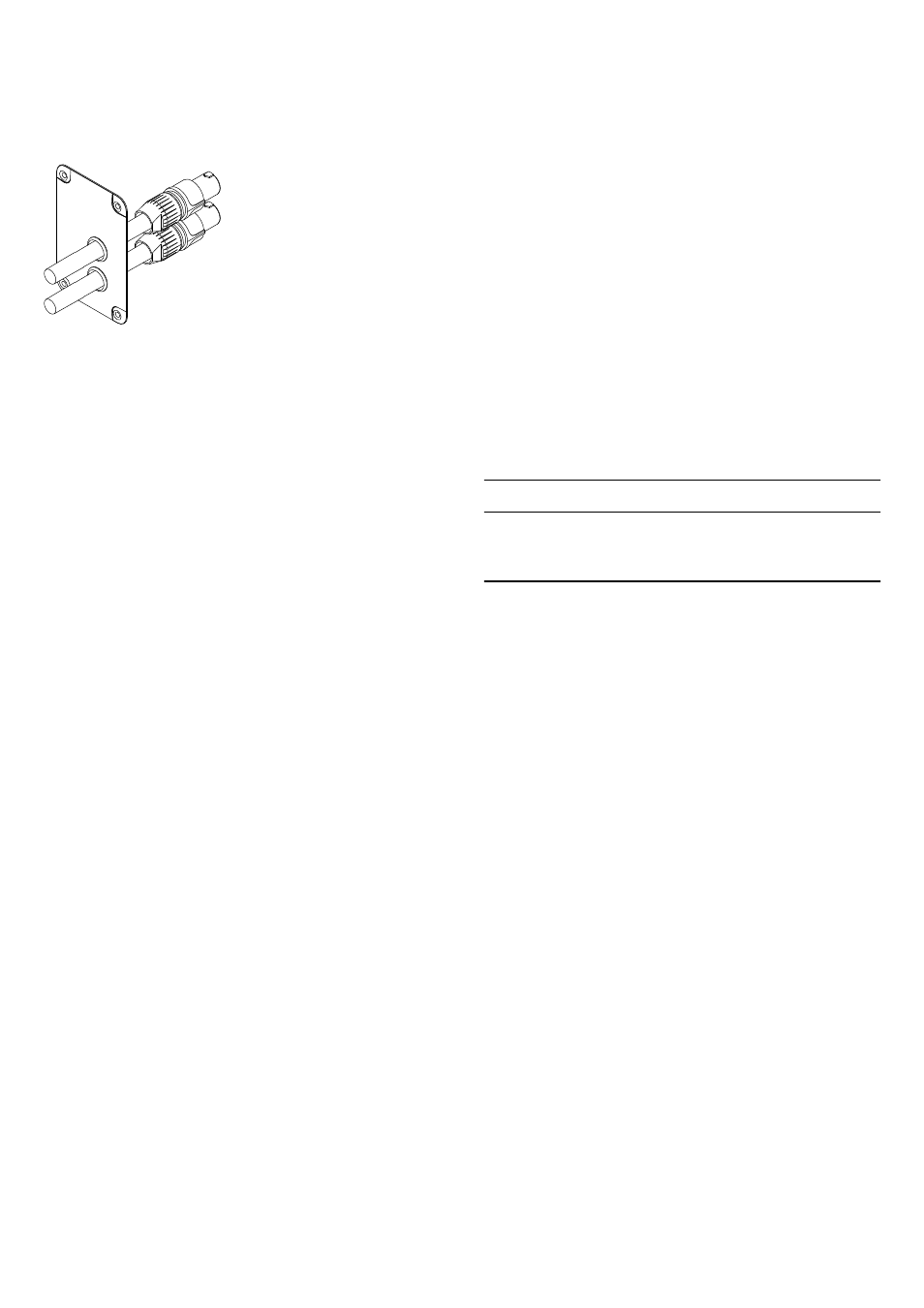

Fig. 5: Conexión del cable NL4 con cubierta protectora [1]
