Figura 7 – CIRCUTOR OPTIM P&P Series Manual del usuario

Página 14

Advertising
background image

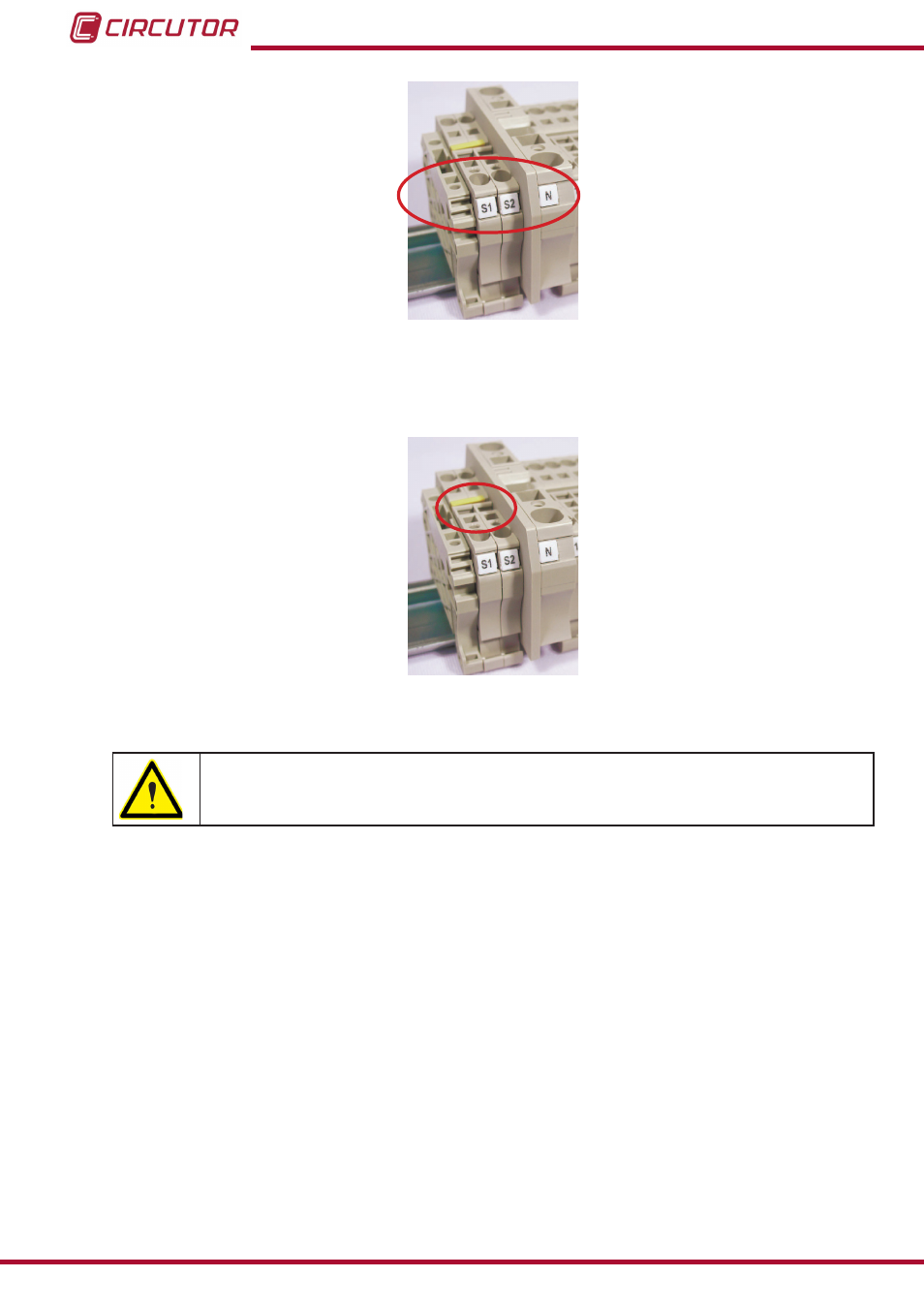

Figura 7: Terminales de conexión del transformador de corriente (TC) y neutro ( En caso de ser necesario).

Una vez instalados los cables, desconectar el puente que une los bornes S1 y S2 ó el puente

amarillo según los bornes de la batería (

Figura 8

)

Figura 8: Puente para cortocircuitar el secundario del transformador de corriente (TC).

Siempre que se quiera cambiar ó desconectar un transformador de corriente ya

instalado, es importante previamente cerrar el puente que une S1 y S2.
