3.8.- CONEXIÓN DEL CABLE DE TIERRA
Conectar en el borne de tierra de la batería, alojado en el panel de maniobra del equipo el
cable de tierra.
La sección del cable de tierra se seleccionará según los límites de intensidades admisibles
establecidos en el REBT ( ITC-BT-19 – Instalaciones interiores ó receptoras) para cada tipo
de cable y de disposición.
3.9.- CONEXIÓN DEL TRANSFORMADOR DE CORRIENTE (TC)
Es necesario colocar un transformadores de corriente (TC) exterior a la
batería de condensadores, midiendo la corriente total de la carga más la
propia de la batería (
).
El transformador estándar debe tener salida nominal de 5 A en el secundario.
Es aconsejable conectar el TC a la fase L1 con el sentido de la corriente de P1 a
) y conectar el secundario (bornes S1, S2) a los bornes del mis-
mo nombre de la batería (ver
Evitar paso de corriente por el primario del TC antes de conectarlos a los bornes
S1 S2 de la batería.
Si debe instalarse el TC con la instalación en carga, cortocircuitar S1 y S2 mien-
tras no se conecten a la batería.
El valor de la corriente de primario del TC debe ser igual o algo superior al calibre del interrup-
tor general de la instalación. Así pues el TC debe poder medir la máxima intensidad previsible
de ser consumida por la totalidad de las cargas a compensar.

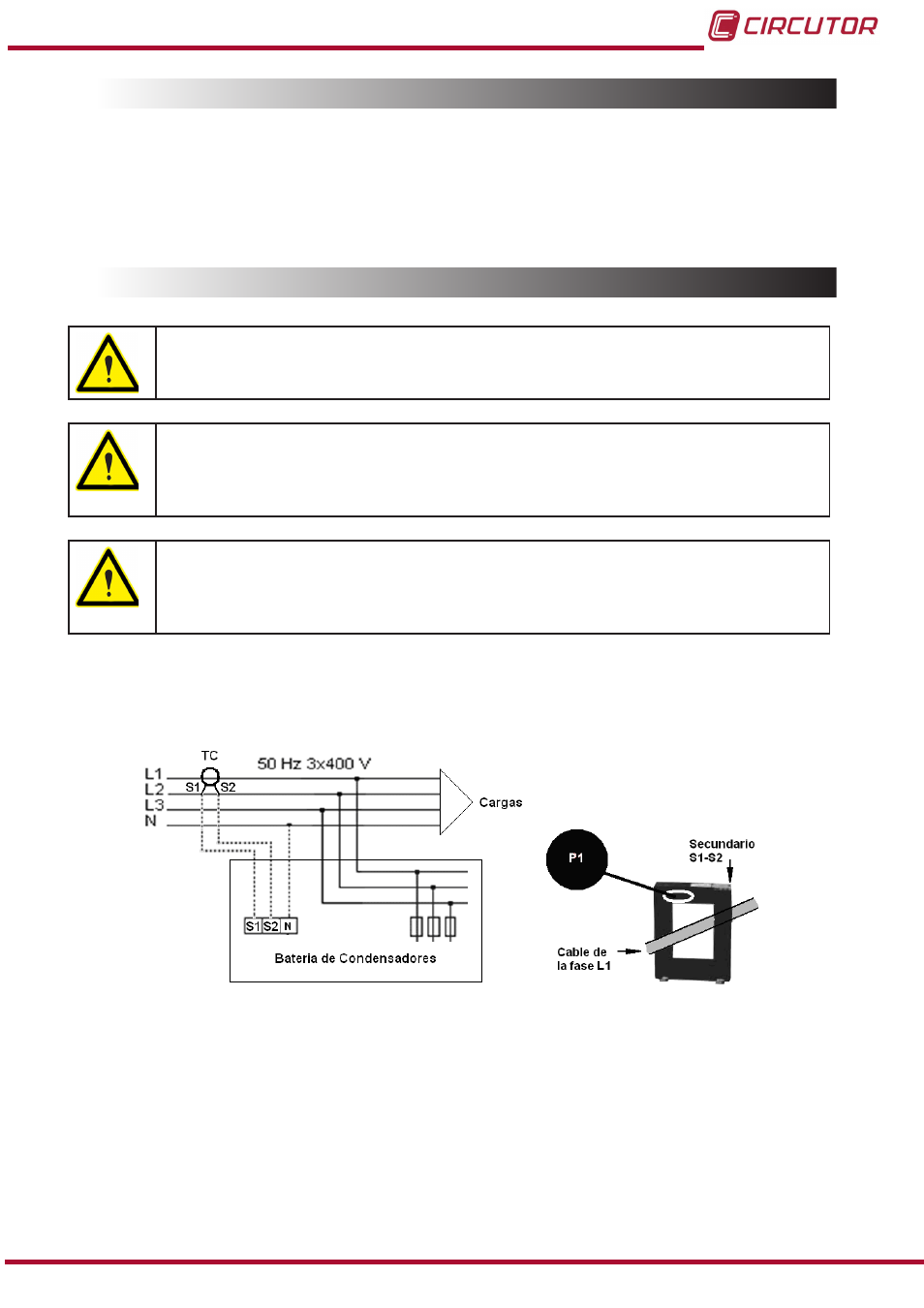

Figura 6: Instalación del transformador de corriente (TC) externo.
El punto de conexión del TC para una batería que compensa el conjunto de una instalación es
a continuación del interruptor general de la instalación.
Para evitar una atenuación excesiva de la señal, la sección mínima de los cables de secunda-
rio (bornes S1, S2) es recomendable que sea, al menos, de
2,5 mm
2
.
