CIRCUTOR OPTIM_1 Series Manual del usuario
Página 2
OPTIM 1 / OPTIM1A
M98248901-01-13A

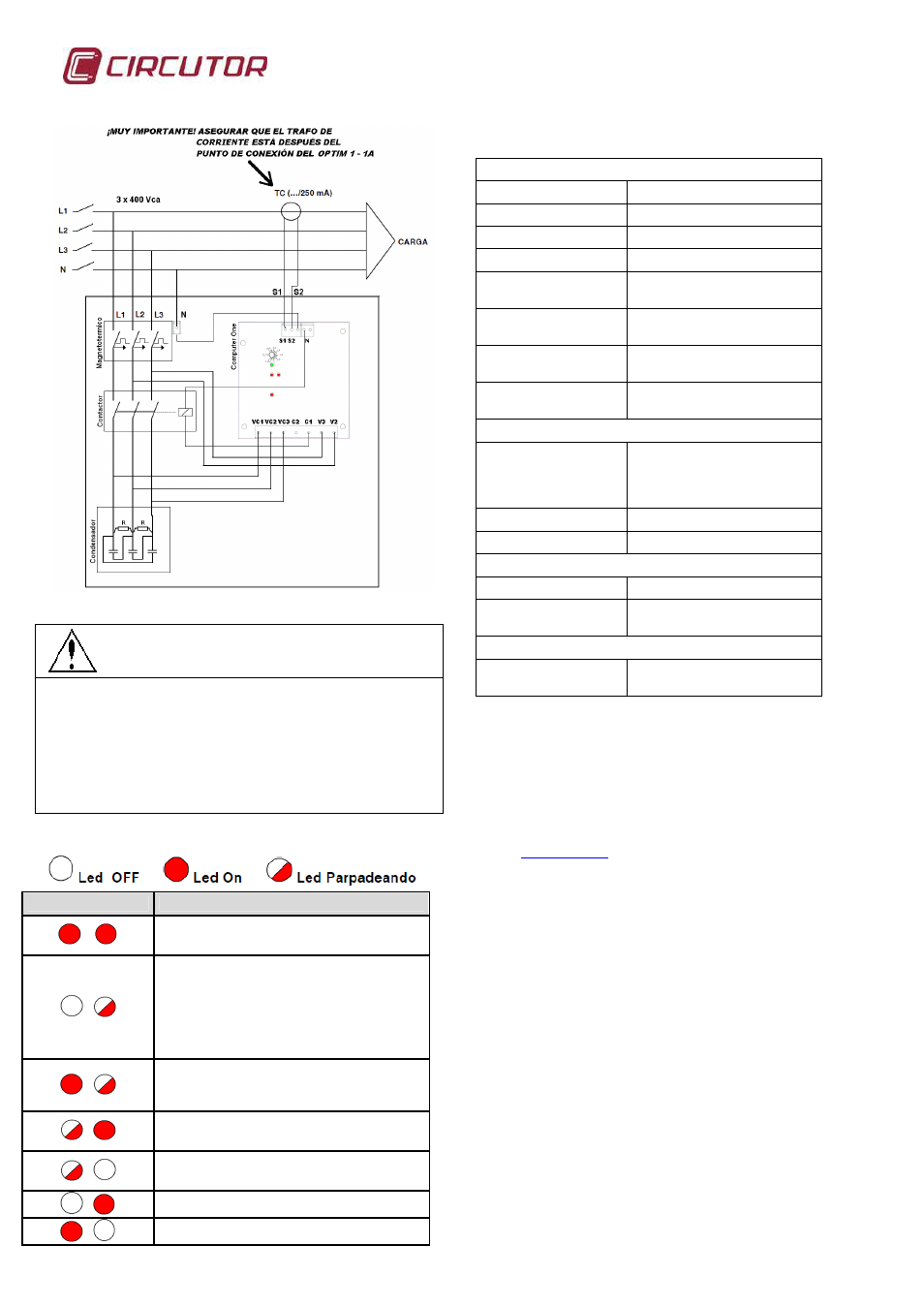

Fig. 3 Esquema conexión OPTIM 1 - 1A
¡PELIGRO RIESGO ELÉCTRICO!
Una conexión incorrecta del equipo puede producir la
muerte, lesiones graves y riesgo de incendio. Cualquier
manipulación de este equipo debe ser realizada por
personal cualificado, y cumpliendo estrictamente todas
las normativas vigentes sobre seguridad. Si el equipo es
utilizado de una manera que no esté especificado por el
fabricante, la protección asegurada por el equipo, puede
verse comprometida.
8.
Codificación de alarmas
Código de ERROR
Descripción (por orden de prioridad)
1
2
Falta de corriente. Corriente de carga inferior al
mínimo o transformador de corriente no conectado.
Aparece si la corriente de secundario es < 10 mA.
1
2
Temperatura. El equipo ha medido más de 65 ºC
durante 30 minutos, o más de 75 ºC durante más de
10 segundos, por ello el condensador se desconecta
automáticamente. El rearme de esta alarma es
automático cuando se mide una temperatura
inferior a 55 ºC. Si el parpadeo es de una frecuencia
menor, quiere decir que actualmente no hay alarma,
pero que ha ocurrido con anterioridad.
1
2
Mala conexión. El equipo mide un coseno fuera de los
rangos normales (fuera de 0,4 inductivo y 0,98
capacitivo). Revisar el conexionado entre tensiones y
corrientes.
1
2
Mala maniobra. El equipo mide un coseno menor a
0,95 inductivo y no conecta el condensador. Revisar la
correcta configuración del parámetro C/K.
1
2
Falta de tensión en condensador. Al conectar el
condensador, no se detecta tensión. Revisar las
conexiones y cableado.
1
2
Sobrecorriente. El equipo mide una corriente de
entrada superior a los márgenes 0,25 A + 15 %
1
2
Sobretensión. El equipo mide una tensión de entrada
superior a los márgenes 400 V + 15 %
9.
Características técnicas
Características eléctricas
Tensión de empleo
3 x 400 Vca
Tensión de diseño
3 x 440 Vca
Frecuencia
50 Hz
Potencia nominal
Marcada en la etiqueta
Tensión residual de
descarga
≤
75 V a los 3 minutos
Capacidad de
sobrecarga
1,3 I
n
en todos los elementos
Entrada Transformador
de Corriente
0,25 A (Transformador I
n
/250
mA)
Tensión de maniobra
del contactor
230 Vca
Condiciones de trabajo
Temperatura
funcionamiento
Máxima durante 1 h: 55 ºC
Media de 24 h: 45 ºC
Media anual: 35 ºC
Humedad relativa
Max. 80 %
Altitud
Max. 1000 m s.n.m.
Características mecánicas
Grado de protección
IP 21
Material de la caja
Termoplástico. Color gris RAL
7035
Normativas
Conformidad a normas
UNE-EN 61921, UNE-EN
60831
10.
Servicio de Asistencia Técnica
CIRCUTOR, SA
Vial Sant Jordi, s/n
08232 – Viladecavalls (Barcelona), ESPAÑA
Tel: 902 449 459 (España)
Tel: (+34) 937452900 (fuera de España)
email:
