Los grupos regulados de condensadores
de la serie OPTIM 1 - OPTIM 1A son
equipos de compensación de energía
reactiva maniobrados por un relé de
reactiva computer one.
Este manual se puede encontrar en formato electrónico
en la página web de CIRCUTOR: www.circutor.es
Antes de efectuar cualquier operación
de mantenimiento, modificación de
conexiones, reparación, etcétera, debe
desconectarse el aparato de toda fuente de
alimentación. Cuando se sospeche de un
fallo de funcionamiento del equipo ó en la
protección del mismo debe dejarse el equipo
fuera de servicio.
Se componen de un condensador trifásico
cilíndrico, modelo CLZ, maniobrado por un
contactor trifásico y protegido por un
magnetotérmico tripolar (OPTIM 1) o
tetrapolar (OPTIM 1A). El control de la
conexión lo realiza el relé de reactiva
Computer one , que mide el consumo
de reactiva a través de la señal de un
transformador de corriente conectado en
una fase de la instalación a compensar,
cuya señal de secundario se ha de
conectar a los bornes S1 y S2. Se
requiere también conexión del neutro de
la red para la alimentación a 230 Vca del
relé de reactiva y de la bobina del
contactor. Todos los elementos están
instalados en el interior de una caja de
material termoplástico.

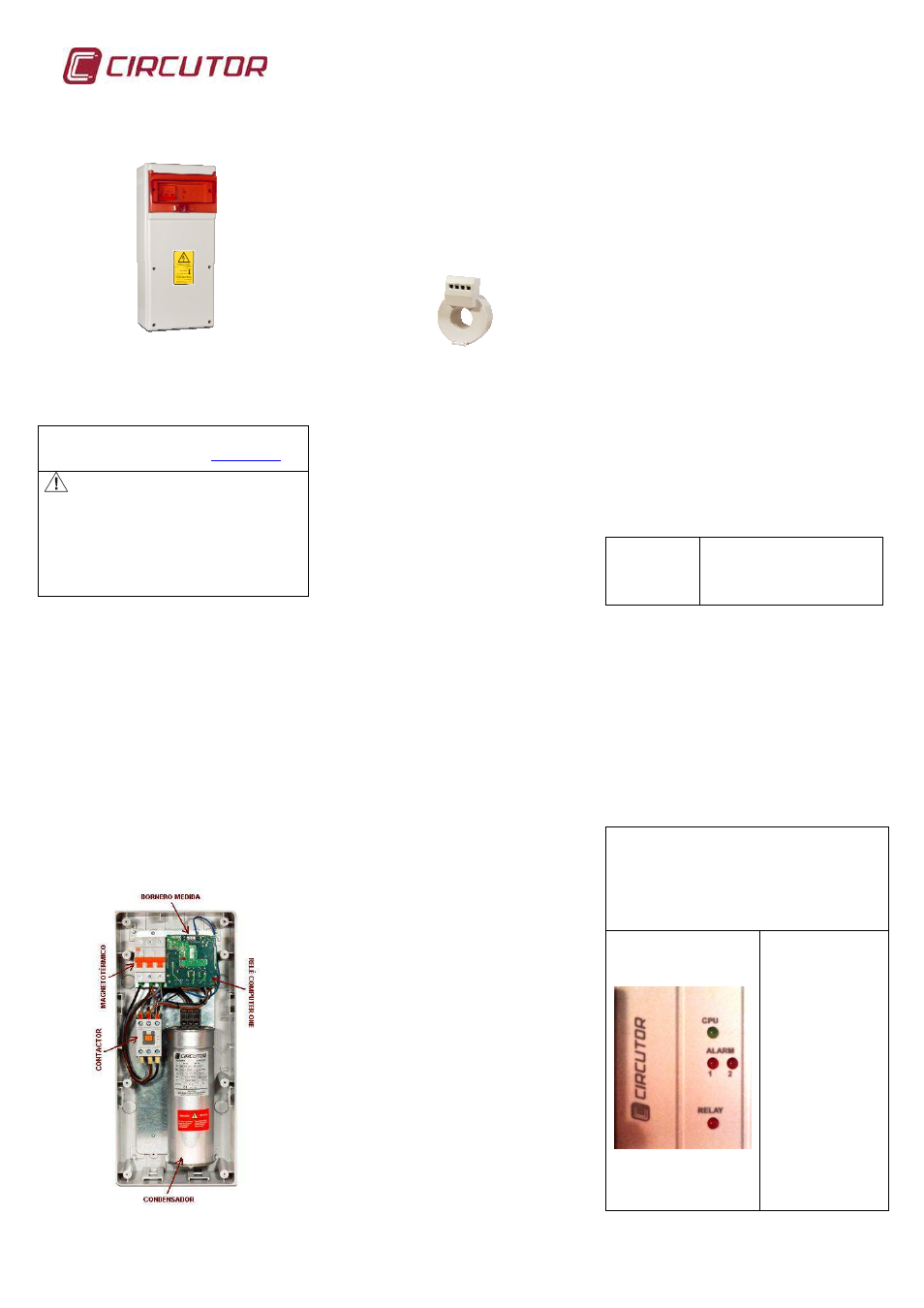

Fig. 1 Elementos principales OPTIM 1 - 1A
INSTALACIÓN Y PUESTA EN MARCHA
1. Transformador de corriente
El equipo requiere para su funcionamiento
de un transformador de corriente. Debe
ser del tipo xx/0,25A, es decir, un
transformador eficiente de la serie MC1 de
CIRCUTOR (Fig. 2), siendo xx la corriente
nominal adecuada a la máxima total de la
instalación a compensar.
Fig. 2 Transformador de corriente MC1
2. Emplazamiento
El equipo debe situarse en interior,
suficientemente apartado de fuentes de
calor, y adecuadamente ventilado. Su
fijación es mural, a través de los orificios
disponibles en la pared posterior de la
caja de termoplástico.
3. Comprobaciones iniciales
(preinstalación, antes de dar tensión)
3.1. Comprobar que la tensión nominal del
equipo, indicada en la etiqueta de
características, coincide con la tensión
nominal entre fases de la red a la cual
debe conectarse.
3.2. Retirar la tapa del armario, quitando
los tornillos de fijación, y desconectar el
magnetotérmico (de posición I a posición
O).
4. Conexión del circuito de potencia
Conectar los tres bornes de potencia (L1,
L2, L3) mediante un cable de sección
adecuada a la corriente del equipo (ver
corriente en etiqueta de características del
equipo). Se requiere también conectar el
borne de neutro del equipo (borne N) al
neutro de la red, para la alimentación a
230 Vca del relé de reactiva y de la bobina
del contactor. Para la entrada de cables
utilizar los orificios dispuestos para ello en
la parte superior de la caja.
La determinación de la sección y tipo de
los cables apropiados para la conexión del
equipo
debe realizarse según lo
determinado para cada caso particular en
las diversas ITC del R.E.B.T.
Hay que considerar que, de manera
específica, la ITC-BT 48 determina que
los cables y aparatos de protección deben
soportar permanentemente al menos 1,5
veces la corriente nominal asignada del
grupo condensador.
5. Conexión del circuito de maniobra
5.1. Instalar el transformador de corriente
(T.C.) en un punto de la acometida por el
que circule la totalidad de la corriente de
las cargas a compensar, sin que lea la
corriente consumida por el propio grupo
de
condensadores, de acuerdo al
esquema de conexión de la Fig.3. Es
esencial respetar tanto la polaridad del
transformador de corriente (entrada por
P1, salida por P2), como la colocación
del transformador en la fase donde se
conecte el borne L1 del equipo.
5.2. Conectar el secundario del
transformador de corriente (entre borne
1S1 y borne 1S2, 2S1 ó 2S2, según el
valor de primario de corriente adecuado a
la máxima corriente de la instalación) en
los bornes señalizados como S1 y S2,
situados en el equipo. La sección del
cable debe ser de 1,5 mm
2
como mínimo.
Es importante ajustar el valor del primario
del transformador a la corriente real de
consumo de de la instalación, evitando en
todo caso diferencias excesivas entre
ambos valores, para lograr una mayor
precisión de la medida.
6. Programación del relé
Computer
one
El valor C/K del relé Computer one
viene dado por la siguiente expresión:
Ic
C/K = ---------
(It / 5) Ic = Corriente del
condensador
It = Corriente del primario
T.C.
De todas maneras, se recomienda la
programación real del C/K en el relé
Computer one en un valor igual al 50 %
del valor teórico obtenido aplicando la
anterior fórmula.
Ejemplo:
•
Equipo: OPTIM 1-15-440
•
T.C.: 100/0,25 A
•
C/K teórico: 19,7 A / 20 = 0.98
•
C/K a programar: 0.98 / 2 = 0.49
7. Indicación LED de señalización del
relé Computer one
Una vez programado el valor C/K es
altamente aconsejable comprobar que el
equipo realiza la conexión del contactor
con la instalación en baja carga. En caso
contrario, bajar el valor del C/K hasta
conseguir la conexión del contactor.
LED verde CPU:
Computer
one
alimentado.
LED rojo
RELAY: Relé de
conexión del
contactor
activado.
LED rojo
ALARM 1 & 2:
Condición de
alarma activada.
Consultar la
tabla adjuntada
en el Apartado
8 para conocer
su significado.
