M98228201-01-14A computer MAX 6 / computer MAX 12
- 6 -
Programa 1:1:1 . Todos los escalones tienen la misma potencia. Por ejemplo, un equipo de 100 kvar y
5 pasos estaría formado por 5 escalones iguales de 20 kvar y se describiría como un equipo de
(5 x 20)kvar.
Programa 1:2:2 . Todos los escalones a partir del segundo tienen doble potencia que el primero. Por
ejemplo, un equipo de 180 kvar y 5 escalones estaría formado por un primer escalón de 20 kvar y 4
escalones iguales de 40 kvar y se describiría como equipo de (20 + 4 x 40) kvar.
Programa 1:2:4 . La potencia del segundo escalón es doble de la del primero y la del resto de escalones
a partir del tercero es 4 veces la potencia del primero. Por ejemplo, un equipo de 300 kvar y 5
escalones estaría formado por un primer escalón de 20 kvar, un segundo de 40 kvar y 3 escalones
iguales de 80 kvar y se describiría como equipo de (20 + 40 + 3 x 80) kvar.
Otros Programas. Pueden utilizarse otros programas, como el 1:2:2:4 o el 1:1:2:2, etc. El significado de
los números, como se habrá deducido de los casos anteriores da la proporción de las potencias entre el
primer escalón, al que se asigna valor 1 y los siguientes (2 significa doble potencia, 4 significa 4 veces
más, etc.).
1.3.5 Plug & Play.
Cuando se instala un regulador de energía reactiva, es necesario configurar una serie de parámetros
para el correcto funcionamiento. Es posible que alguno de estos parámetros sea difícil de conocer, como
por ejemplo las fases de tensión o la correspondencia de la corriente medida con su tensión, así como la
relación del transformador de corriente. El computer MAX incorpora un proceso automático que de forma
inteligente averigua parámetros necesarios como:
- C/K: calcula la relación entre el transformador de corriente y la potencia del paso más pequeño.
- Fase: Identifica la secuencia de fases entre tensiones y la correspondencia con la corriente conectada.
2 CARACTERÍSTICAS GENERALES

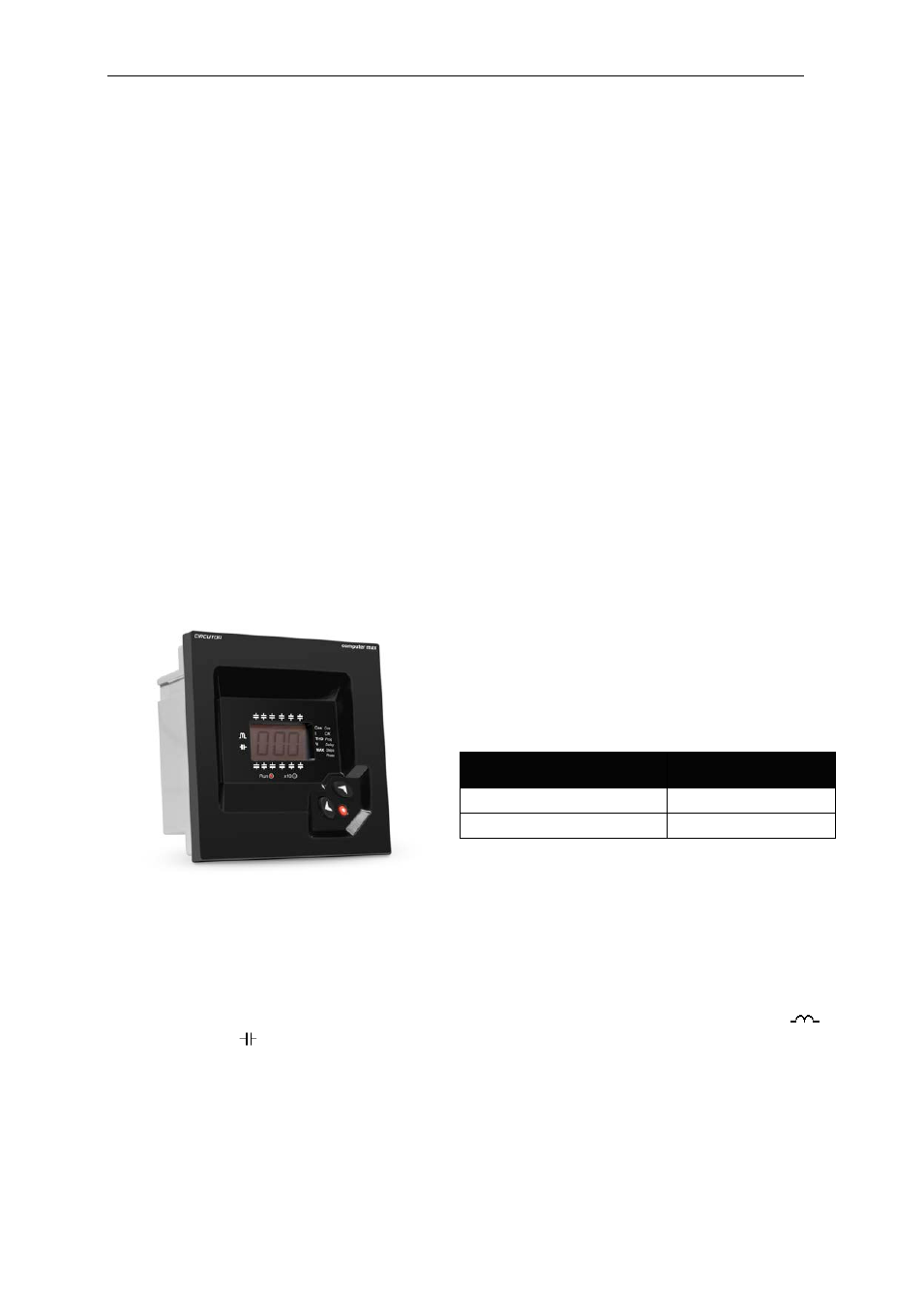

Los reguladores de energía reactiva tipo computer
MAX 6 / MAX 12
miden el cos φ de red y regulan la
conexión y desconexión de condensadores para
corregirlo, Los modelos computer MAX 6
y computer
MAX 12, se diferencian entre sí por el número de
salidas de relé capaces de controlar
Tipo Nº máximo de
salidas
computer MAX 6 6 salidas de relé
Computer MAX 12 12 salidas de relé
Entre las prestaciones más importantes de esta serie de reguladores destacan las siguientes:
- Sistema FCP que minimiza en número de conexiones y desconexiones de los condensadores.
- Gran variedad de programas 1:1:1, 1:2:2, 1:2:4 , 1:1:2:2, etc. Esto permite fraccionar la potencia
total hasta 31 pasos en el MAX 6
y 79 pasos en el MAX 12.
- Control en cuatro cuadrantes (ver fig.2.1), con indicación de los escalones conectados,
indicación de cos
φ, signo de la potencia y signo de la potencia reactiva (inductivo
o
capacitivo ).
- Pantalla LCD de TRES dígitos de siete segmentos más 20 iconos para señalizar distintas
condiciones de funcionamiento.
- Configuración simple, con sólo 3 teclas y sin necesidad de desconectar la alimentación.
- Posibilidad de empleo a frecuencias de 50 ó 60 Hz indistintamente.
- Visualización de la totalidad de medidas a través de una única pantalla.
- Fácil fijación sin necesidad de utilizar herramientas.
- Tamaño según DIN 43 700 (frontal de 144 x 144 mm)
- Circuito de medida de tensión y alimentación en una sola entrada.
- Regulación en 4 cuadrantes (instalación importando o exportando energía)
