5 PARÁMETROS CONFIGURABLES DEL REGULADOR
Para adecuar el regulador a la instalación donde debe realizarse la regulación del cos
ϕ deben
programarse una serie de parámetros. Los parámetros programables y el procedimiento de configuración
se indican a continuación. Ver apartado 3.5.2 para ver como se seleccionan las distintas opciones de
configuración. Son configurables los siguientes parámetros:
5.1 Función Plug&Play

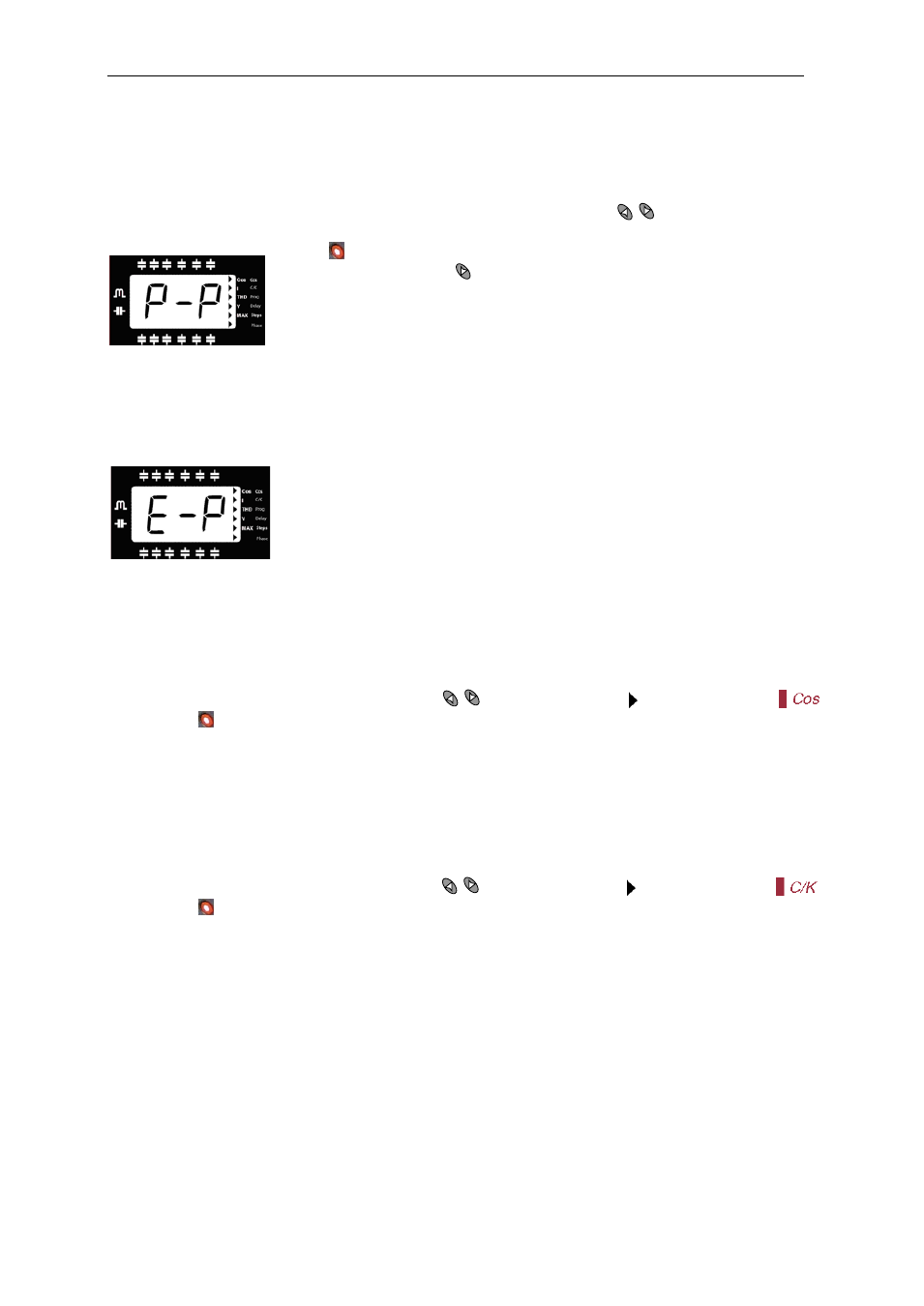

Para acceder a la pantalla de la funcionalidad Plug&Play, usar las teclas hasta llegar a la siguiente
pantalla:
Pulsar para iniciar el proceso, si se quiere detener el proceso, se deberá
hacer pulsación larga de , y se volvera al estado inicial.
Una vez iniciado veremos parpadear los dígitos, y el equipo empieza un proceso
de medida, cálculo, y conexión y desconexión de condensadores para obtener
los siguientes parámetros de la batería: Fase (5.8) y Factor C/K (5.3).
Una vez acabado el Plug&Play del equipo, si no se ha producido ningún error durante el proceso, se
mostrará por pantalla el factor C/K calculado y el coseno de phi medido, resultante de haber configurado
la relación de fases correctamente (2 veces cada una).
Si durante el proceso se hubiera producido algun error, apareceria la siguiente pantalla:
Condiciones para un correcto funcionamiento del Plug&Play:
- El sistema debe mantenerse con un coseno entre 0,62 y 0,99 inductivo
durante el proceso.
- La potencia en el sistema debe ser estable. No deben haber grandes cambios
de carga (>10% en menos de 20 segundos) ya que provocaría un mal cálculo
de las potencias de los condensadores.
- Debe haber corriente suficiente en el sistema, por encima de 100 mA c.a. en la entrada del regulador.
- Si la carga es desequilibrada, el buen funcionamiento del Plug&Play dependerá de la fase donde se
haya conectado el transformador de corriente.
- Debe tener configurados previamente los valores de Programa (5.5) y de Numero de escalones (5.7)
correctos.
5.2
cos φ objetivo
Para ajuste de este parámetro, usar las teclas hasta que el cursor apunte a la opción y
luego pulsar
El parámetro permite fijar cual es el factor de potencia deseado en la instalación. El regulador insertará el
número de condensadores necesario para acercarse lo más posible a este valor objetivo. Dado que la
regulación es por escalones, éste no efectuará ninguna maniobra hasta que la demanda no compensada
sea, al menos, de un 70% de la potencia del escalón más pequeño o el exceso de compensación sea de
un 30% de la potencia del escalón más pequeño. Se puede configurar cualquier valor entre 0.85
Inductivo y 0.95 Capacitivo.
5.3 Corriente del paso más pequeño de condensador
Para ajuste de este parámetro, usar las teclas hasta que el cursor apunte a la opción y
luego pulsar
Este parámetro se ajusta según la corriente reactiva aportada por el paso más pequeño de condensador,
medida en el secundario del transformador de corriente (TC). El valor de ajuste del mismo depende pues
de la potencia del paso más pequeño de condensador, de la relación del TC y de la tensión de red. La
tabla 5.1 da los valores a los que hay que ajustar el C/K para red de 400 V entre fases, distintas
relaciones de transformador y potencias del escalón más pequeño. Para otras tensiones o condiciones
no incluidas en la tabla, puede obtenerse el valor de C/K mediante un sencillo cálculo que se detalla en
el apartado 5.4
