-- COMPROBADOR RIGIDEZ DIELECTRICA ACEITES –OT2-60D ------- Pag . 12
7. FUNCIONAMIENTO DEL EQUIPO O METODO DE ENSAYO
Hay ensayos estándar específicos (ASTM D877, ASTM D1816, IEC 156) para el
ensayo dieléctrico de aceites. Esta sección del manual contiene instrucciones paso a
paso del funcionamiento del OT2-60D, para el ensayo especifico IEC-156. Muchos
equipos de trabajo de distintas empresas tienen sus propios estándares de ensayo
estructurados bajo distintas especificaciones y este manual no pretende sustituir a
estas. El propósito de esta sección es explicar las capacidades de este equipo en la
utilización real.
El método de ensayo consiste en someter el aceite a un campo eléctrico de corriente
alterna creciente de forma continua, hasta que se produzca la perforación de éste
debido a que se superan sus propiedades dieléctricas (propiedades aislantes).
Cuando esto se produce, obtenemos en el display la tensión de perforación en kV.
Si quisiéramos obtener la rigidez dieléctrica del aceite (kV/cm), tendríamos que dividir
el valor obtenido en el display (kV) por la distancia entre los electrodos (cm). En el
caso de la normativa IEC-156, esta distancia es de 0,25 cm, por tanto, si
multiplicamos por 4 (1/0,25=4) el valor del display (kV), obtendremos la rigidez
dieléctrica del aceite (Kv).
7.1. Asegúrese que la instalación del equipo se ha llevado a cabo como se indica
en Instalación del Equipo.
7.2. Después de comprobar la celda de ensayo con los electrodos adecuados
ajustados, distancia y limpieza, rellenar el recipiente de aceite con la muestra al
nivel especificado en el estándar especifico. ¡ La temperatura del aceite de la
muestra de ensayo debe estar por debajo de 100º C para evitar el daño
del recipiente de aceite !
7.3. Agitando suavemente la muestra de ensayo de aceite, se libera aire atascado a
ambos lados de la cubeta de ensayo. Evite que se cree aire adicional dentro de
la solución de ensayo.

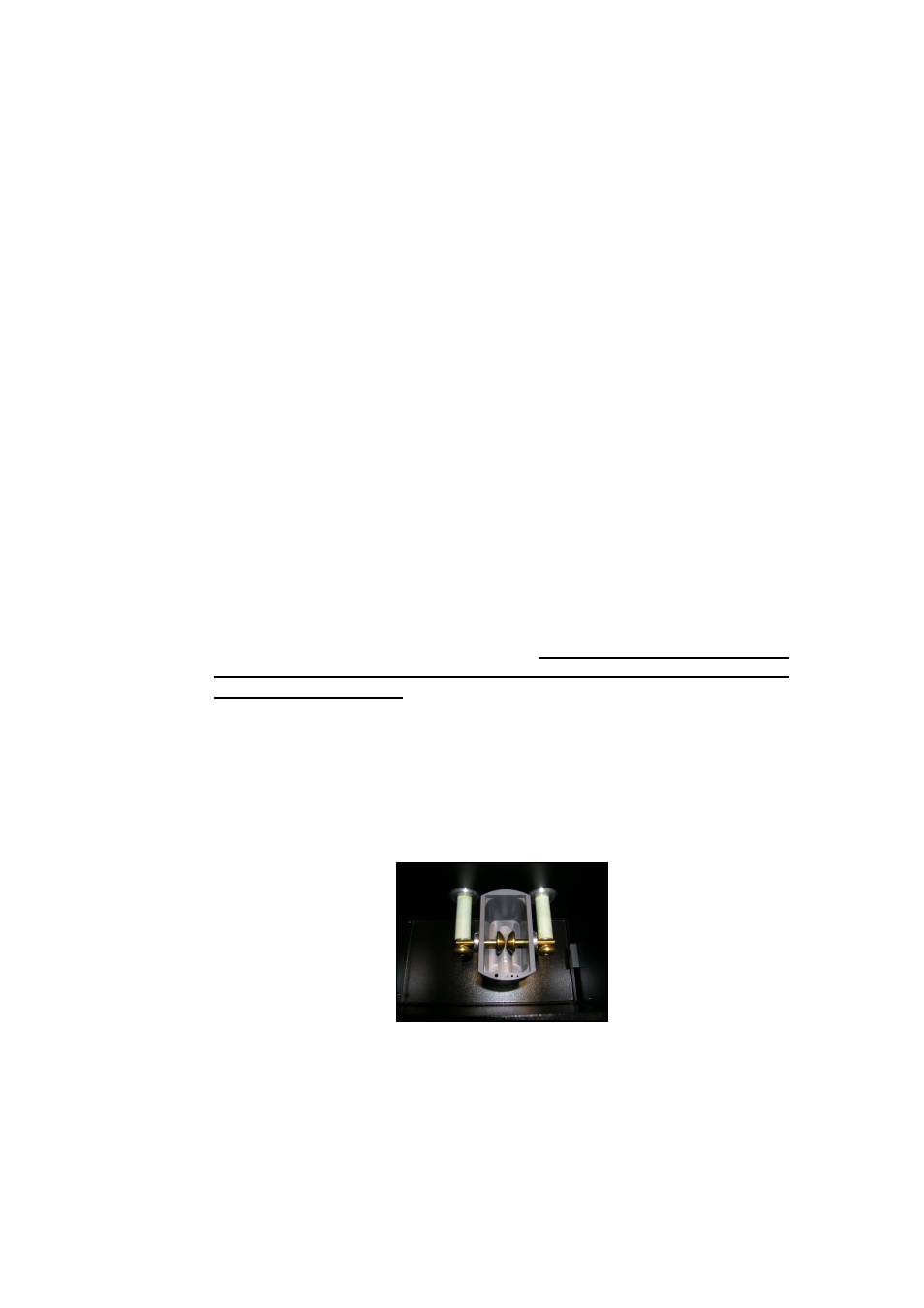

7.4. Sitúe la celda de ensayo dentro de la plataforma aislante.Abrir la puerta del
equipo y colocar la célula de ensayo (con la muestra de aceite) en el
interior de la cámara.
7.5. Cierre de la puerta. Cerrar la puerta, ya que si no se cierra, el circuito de
protección impedirá el funcionamiento del equipo.
7.6. Permita que el ensayo se mantenga durante un mínimo de tres minutos.
Si se utiliza la celda VDE, conecte el cable de alimentación de la tapa con
agitador en el conector situado en el receptáculo de la cámara de ensayo.
