PowerWatt 2.1 -83-

También podremos agrupar los datos registrados en periodos mediante

el botón “Periodo”. Esto provocará que en el periodo seleccionado se coja el
mayor de todos los datos registrados. Las opciones que tendremos son:

1 hora: Agrupará los registros en grupos de 1 hora.

24 horas: Agrupará los registros en grupos de 24 horas.

1 mes: Agrupará los registros por meses.

Si hacemos clic con el ratón en algún punto del gráfico se nos mostrará

una etiqueta con información sobre el punto en el que hemos situado el ratón.
Podemos movernos por todo el gráfico y la información se irá actualizando al
momento:

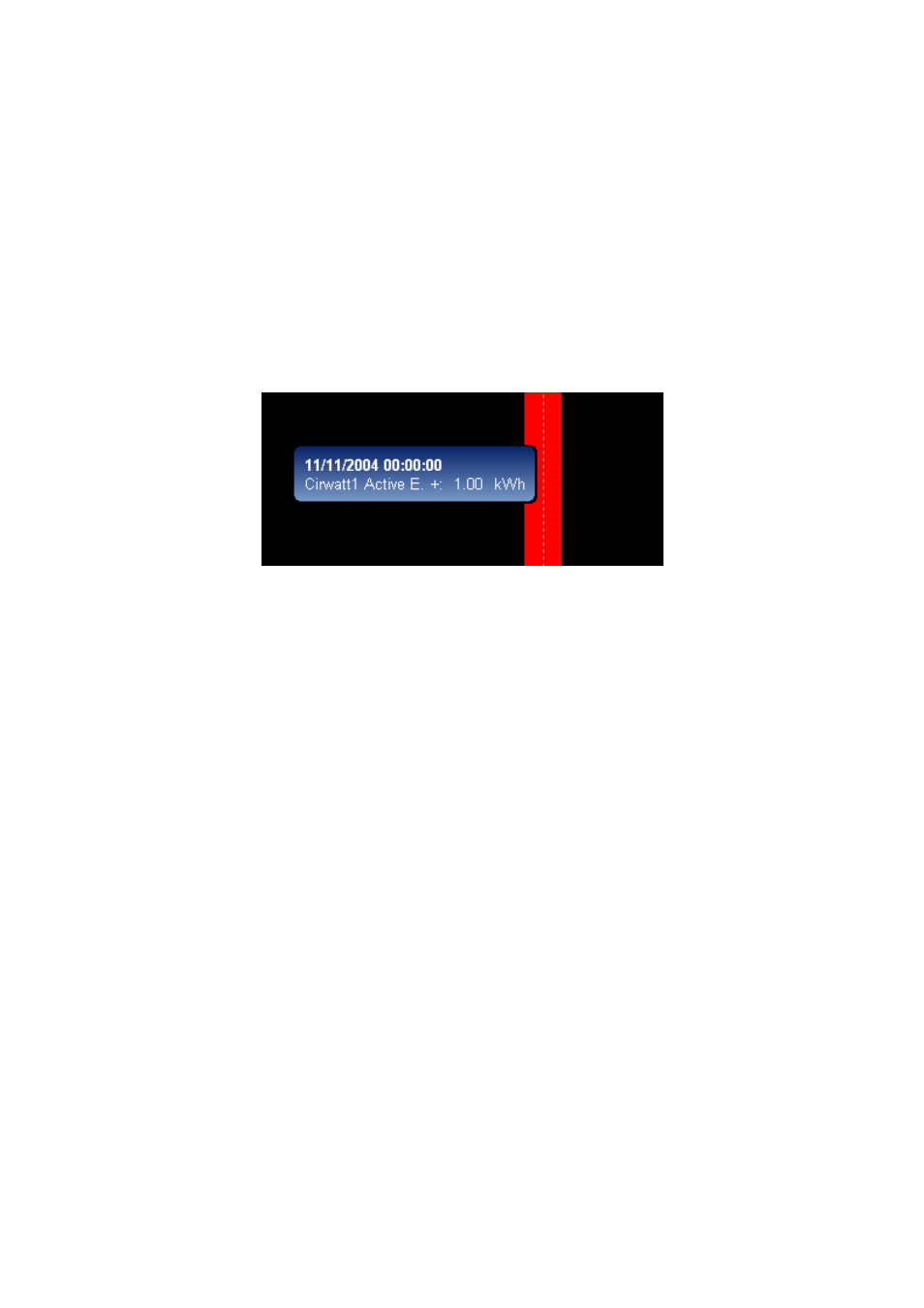

Información del gráfico

La etiqueta de información nos muestra la fecha y la hora referentes al

punto del gráfico seleccionado así como la variable medida y su valor en ese
instante.

Si pulsamos el botón derecho del ratón en cualquier punto del gráfico

aparecerán las siguientes opciones:

Visualizar valores” : Nos permitirá mostrar la etiqueta de información

comentada anteriormente.

Zoom”: Cambiará el cursor a una lupa que nos permitirá hacer un zoom

manual de la zona que mas nos interese del gráfico. Para realizar la
selección de la zona a aumentar es necesario pulsar el botón izquierdo del
ratón y arrastrarlo en la dirección deseada para crear una ventana de zoom.

Desplazar”: Solo estará activo si previamente se ha realizado un zoom.

Cambiará el cursor a una mano que nos permitirá movernos por el gráfico
para acceder a zonas que han quedado ocultas mediante un zoom.

Quitar zoom”: Solo estará activo si previamente se ha realizado un zoom.

Quitará todos los zooms que se hayan aplicado al gráfico devolviéndolo a
su estado original.

Zoom atrás”: Solo estará activo si previamente se ha realizado un zoom.

Deshará el último zoom realizado.

Imprimir”: Nos permitirá imprimir el gráfico que se esté mostrando por

pantalla. Al seleccionar esta opción cambiará la pantalla a una vista
preliminar con los colores invertidos donde podremos terminar de ajustar el
encaje y realizar la impresión.
