PowerWatt 2.1 -82-
Si deseamos eliminar una variable de la lista “Variables seleccionadas”
deberemos marcarla y pulsar el botón “Eliminar variable”.
Una vez hayamos echo la selección que nos interese, pulsaremos
“Aceptar” para pasar a la realización del gráfico:

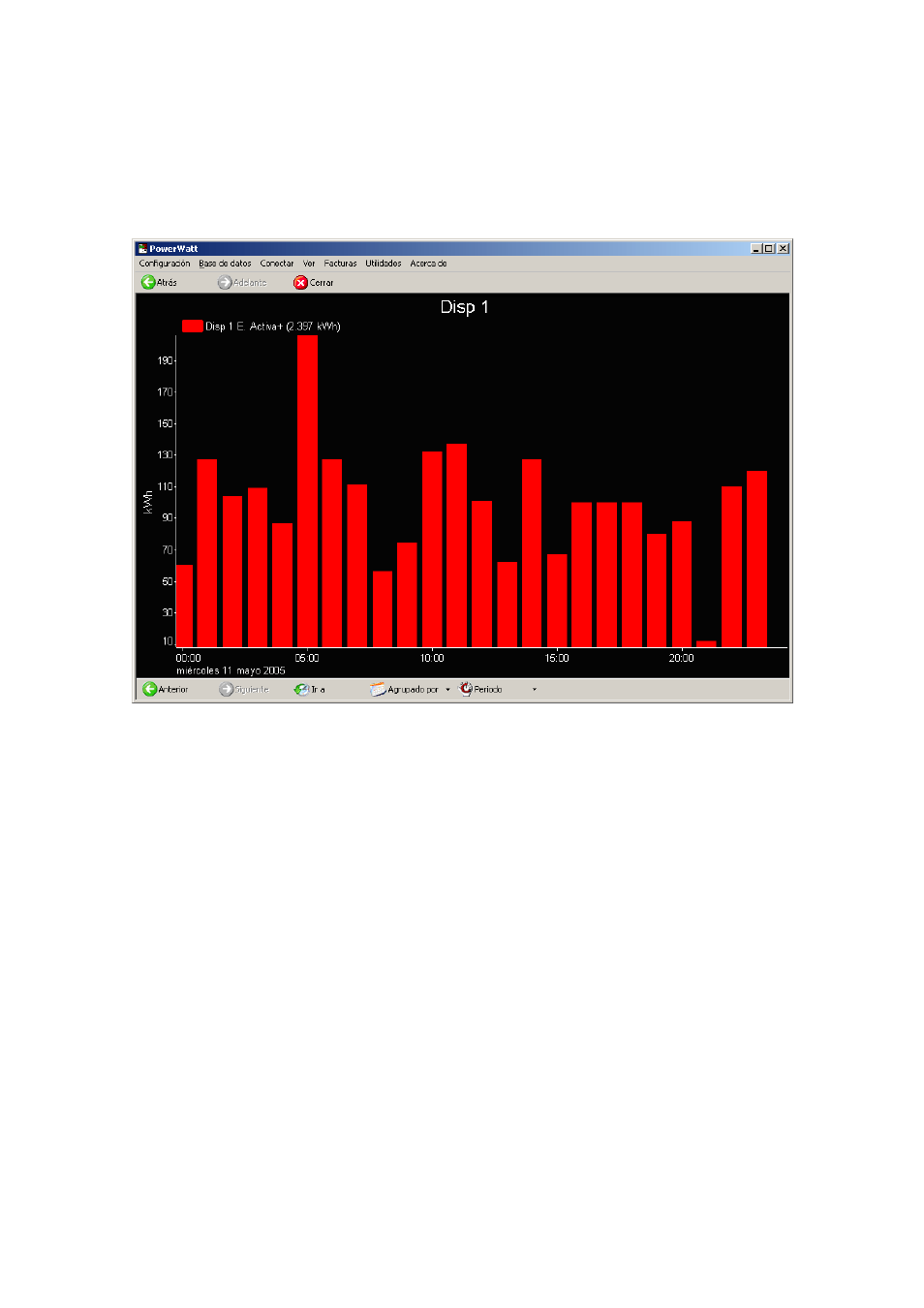

Gráfico de curva de carga 1
Esta es una ventana de gráficos estándar. Los controles en la parte
inferior de la misma nos permitirán interactuar con el gráfico ajustándolo a
nuestras necesidades.
Así pues, los controles “Anterior” y “Siguiente” nos permitirán
desplazarnos por el gráfico de forma temporal (horizontalmente).
Con el botón “Ir a” podremos desplazarnos a una fecha concreta para
visualizar los datos referentes a la misma.
Podremos definir el intervalo que se muestra en el gráfico mediante el
botón “Agrupado por”. Así pues las opciones que tendremos son:
•
Día: Para que se visualicen las horas de un día concreto.
•
Semana: Para que se visualicen los días de una semana concreta.
•
Mes: Para que se visualicen los días de un mes concreto.
•
Trimestre: Para que se visualicen los días/meses de un trimestre concreto.
•
Año: Para que se visualicen los meses de un año concreto.
