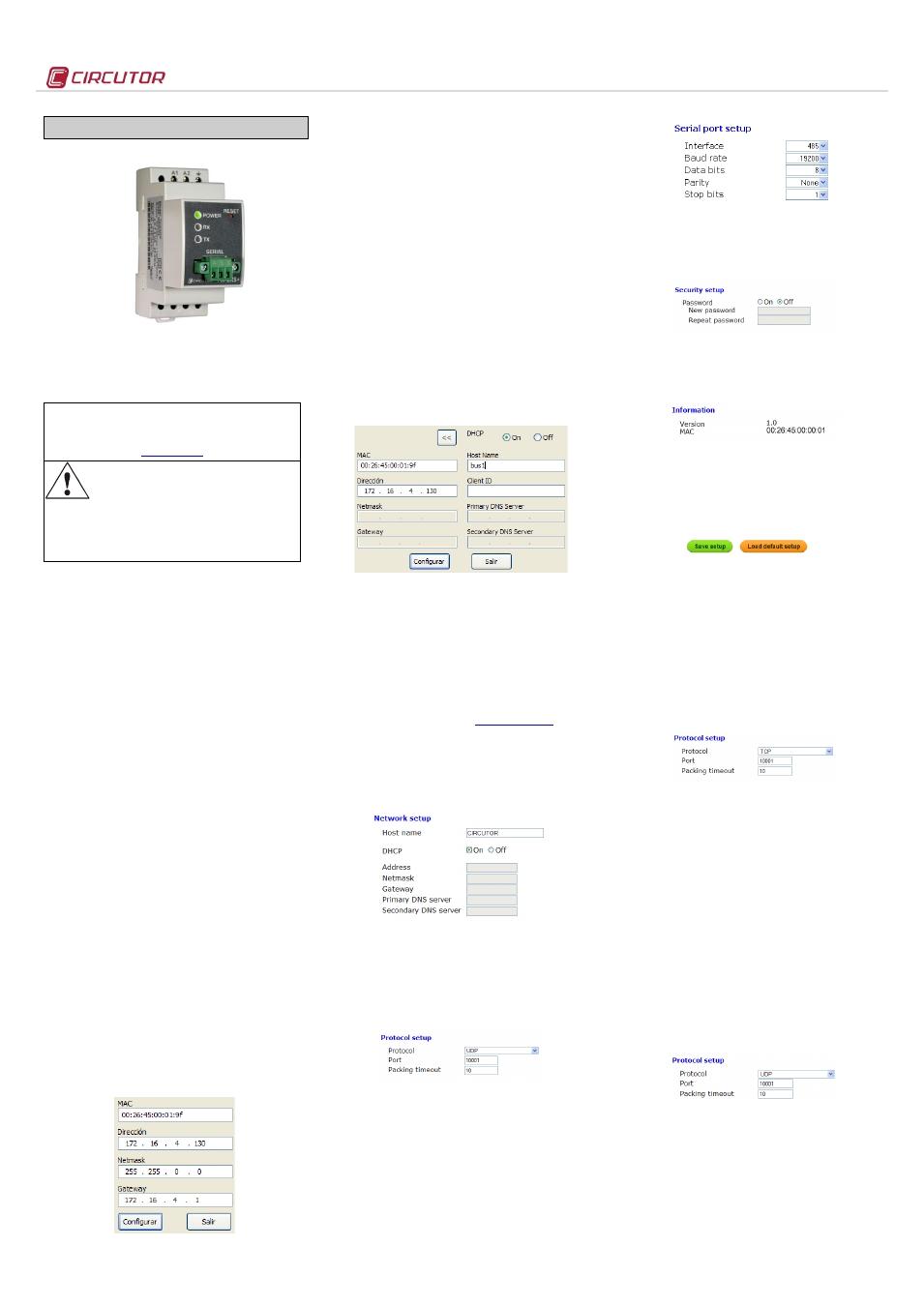

TCP2RS+
El TCP2RS+ es una pasarela de comunicación para
la conversión del medio físico Ethernet a
comunicación serie RS-485 ó RS-232 o viceversa en
modo routing.
Este documento es el manual de uso y funcionamiento del
dispositivo TCP2RS +. En caso de pérdida, puede
descargarlo de la página web de CIRCUTOR:
www.circutor.es
Antes de efectuar cualquier operación de
mantenimiento, modificación de conexiones,
reparación, etcétera, debe desconectarse el
aparato de toda fuente de alimentación. Cuando
se sospeche de un fallo de funcionamiento del equipo ó en la
protección del mismo debe dejarse el equipo fuera de servicio.
El diseño del equipo permite una substitución rápida del
mismo en caso de avería.
1.- DESCRIPCIÓN
El dispositivo TCP2RS+ es un conversor de medio
físico serie a comunicación Ethernet bajo paquetes
de comunicación TCP/IP. La pasarela realiza la
conversión de forma transparente bajo conexiones
TCP o UDP. El funcionamiento viene determinado
por la parametrización realizada en el menú web
interno de configuración.
2.- COMUNICACIÓN
Para la conexión física del conversor TCP2RS+ a
una red Ethernet, el dispositivo está equipado con
una conexión 10BaseT / 100Base TX
autodetectable. Para su configuración dispone de
una página web interna, desde la cual el usuario
define el protocolo de red con el cual se realiza la
comunicación con el software de gestión o máster
del sistema de comunicación.
2.1.- Direccionamiento Ethernet
Dado que la conexión del equipo hacia el sistema
maestro de comunicación se realiza mediante
conexión IP, deben configurarse los parámetros de
direccionamiento. Los modos de configuración serán
mediante la asignación de una IP fija, o bien la
configuración de un nombre DHCP.
2.1.1.- Asignación del direccionamiento Ethernet
Para la configuración del direccionamiento IP en
cualquiera de sus formatos disponibles, se realiza
con el ejecutable IPSetup.exe suministrado con el
equipo.
2.1.2.- Asignación IP Fija
Para la asignación de la IP fija debe introducir la
dirección MAC visible de la etiqueta lateral indeleble
adherida al dispositivo y cuyo formato es del tipo
00:26:45:XX:XX:XX.
En el campo Dirección introduzca la Dirección IP a
configurar; realice la misma operación con la
máscara de red (Netmask) y puerta de enlace en
caso necesario (Gateway). Introducida la
configuración del dispositivo, presione “Configurar”
para enviar la configuración al equipo.
2.1.3.- Asignación IP por DHCP
Para la asignación del nombre DHCP, active dicha
opción mediante la flecha superior derecha y
seleccione On. Habilitados los campos de
configuración, introduzca la dirección MAC visible en
la etiqueta lateral indeleble adherida al dispositivo y
cuyo formato es del tipo 00:26:45:XX:XX:XX. En el
campo Dirección, introduzca una IP temporal libre
que se encuentre dentro del rango de trabajo de su
ordenador. En Host Name introduzca el nombre
DHCP a asignar al equipo. El usuario de forma
opcional puede incluso parametrizar el campo
ClientID . La VendorID del dispositivo es por defecto
CIRCUTOR .
2.2.- Página Web de configuración
Una vez conectado a la Red de Área Local (LAN), y
configurada la dirección IP o nombre DHCP, el
equipo dispone de una página web interna donde
pueden configurarse todos los parámetros relativos
al protocolo de red y configuración del puerto serie.
Para acceder a dicha página web, es suficiente con
utilizar un navegador de Internet convencional e
introducir la dirección IP o nombre asignado al
dispositivo previamente (p.e. http://172.16.4.130 )
2.2.1.- Dirección IP o nombre DHCP
Mediante la página web interna, el usuario puede
realizar cualquier modificación relativa al nombre
DHCP o direccionamiento IP asignado previamente
al dispositivo.
2.2.2.- Protocolo de red
El equipo puede conectarse al sistema maestro de
comunicación mediante tres tipos de protocolo de
red y a un puerto configurable (TCP, UDP, Modbus/
TCP). En el caso del protocolo Modbus/TCP la
modificación del puerto quedará inhabilitada,
quedando fijado en el 502.
2.2.3.- Configuración del puerto Serie
Los parámetros de comunicación del bus serie son
totalmente configurables, en cuanto al tipo de
Interface serie (RS-485 / RS-232), velocidad de
transmisión (desde 4.800 bps hasta 115,2 kbps),
bits de datos (7 ó 8), paridad (sin, par o impar) y bit
de stop (1 ó 2). Seleccionado el protocolo de
comunicación Modbus/TCP, los bits de datos
quedan configurados por defecto a 8.
2.2.4.- Fijación del password de configuración
Puede habilitarse una contraseña de edición de la
configuración del equipo. En ese caso el usuario es
“admin” y el correspondiente password introducido.
2.2.5.- Información del dispositivo
En la parte inferior se muestra la versión de firmware
y la dirección máquina del dispositivo (la misma que
la mostrada en la etiqueta lateral indeleble).
2.2.6.- Salvar los cambios
Realizada cualquier modificación de los apartados
anteriores, es necesario salvar la información
mediante la opción “Save Setup”. En caso de querer
volver a la configuración de defecto, seleccione “Load
default setup”.
2.3.- Configuración protocolos de red
2.3.1.- Protocolo TCP
En la pila de protocolos TCP/IP, TCP es la capa
intermedia entre el protocolo de internet (IP) y la
aplicación. Habitualmente, las aplicaciones necesitan
que la comunicación sea fiable y, dado que la capa
IP aporta un servicio de datagramas no fiable (sin
confirmación), TCP añade las funciones necesarias
para prestar un servicio que permita que la
comunicación entre dos sistemas se efectúe libre de
errores, sin pérdidas y con seguridad.
- Protocol: Modo TCP
- Port: Número de puerto TCP destino
*En ningún caso puede configurarse el puerto 80, por
tratarse del puerto Web de configuración
- Packing timeout: tiempo máximo de espera
2.3.2.- Protocolo UDP
User Datagram Protocol (UDP) es un protocolo
mínimo de nivel de transporte orientado a mensajes
documentado en el RFC 768 de la IETF.
En la familia de protocolos de Internet UDP
proporciona una sencilla interfaz entre la capa de red
y la capa de aplicación. UDP no otorga garantías
para la entrega de sus mensajes y el origen UDP no
retiene estados de los mensajes UDP que han sido
enviados a la red. UDP sólo añade multiplexado de
aplicación y suma de verificación de la cabecera y la
carga útil. Cualquier tipo de garantías para la
transmisión de la información deben ser
implementadas en capas superiores.
- Protocol: Modo UDP
- Port: Número de puerto UDP destino
*En ningún caso puede configurarse el puerto 80, por
tratarse del puerto Web de configuración
- Packing timeout: tiempo máximo de espera
2.3.3.- Protocolo Modbus/TCP
Modbus/TCP es una variante o extensión del
protocolo Modbus® que permite utilizarlo sobre la
capa de transporte TCP/IP. De este modo,
