M98175401-01-13A
4.3.- Primario del transformador de corriente.
En la pantalla aparece "SET CURR PRI" y cinco dígitos numéricos
que nos permiten programar el primario de los transformadores de
corriente.
SET
De 1 A hasta
10.000 A
CURR
PRI
00005
NOTA :
-
El secundario de los transformadores de corriente no es
necesario programarlo: se toma automáticamente como 5 A ( ... /
5 A c.a.)
- Las relaciones de transformación de tensión e intensidad vienen
limitadas por la siguiente condición:
000 . 900 . 1
SecV
imCurr Pr imV Pr
<
•
- Al validar " " un valor superior al máximo permitido, la
pantalla parpadea y nos guardará el valor anterior.
4.4.- Configuración pantalla por defecto.
Esta opción permite establecer la pantalla que se visualizará.
-
Fixed page: selecciona la pantalla d’energía importada o
exportada, que aparecerá cuando el CEP 96 tenga tensión o
después de un reset.
- Rotating pages: Rota las pantallas automáticamente cada 5
segundos.
4.5.- Programación tiempo de desconexión del display
Permite la programación del tiempo después del cual la retro-
iluminación del CEP deberá apagarse (bajo consumo) si se deja de
tocar su teclado:
SET
DISP
OFF
05 → Tiempo de apagado
(Minutos)
La retroiluminación volverá a activarse en el instante en que se pulse
cualquier tecla del CEP.
4.6.- Puesta a cero del contador de energía.
Por display aparece "CLR ENER no" (Borrar contadores energía).
- Tecla "max": permite escoger SI (yes) puesta a cero ó NO
4.7.- Configuración salida
Se puede programar esta salida para que el CEP 96 emita pulso cada
ciertos kW.h (Energía). Se puede programar el valor que corresponde
a la energía consumida para generar un pulso (de duración 0.1 seg.):
kW.h / 1 pulso.
En la pantalla del CEP 96 aparece lo siguiente al llegar a esta opción
del SETUP :
OUT
VAR 31 Energía activa importada
CODE 45 Energía activa exportada
31 → num. parámetro
 Pulsar la tecla para validar el dato
OUT 1
PULS
RATE
XXX.XXX → kW / pulso
5.- Segundo SETUP del CEP 96
Se puede acceder a un segundo MENÚ de SETUP que permite
configurar el CEP 96 con otras opciones distintas de la standard. Para
acceder al mismo proceder de la siguiente forma:
- Sin alimentación en el CEP 96, pulsar simultáneamente las
teclas " ", "max" y "min"
- Manteniendo pulsadas dichas teclas, dar tensión al CEP 96.
En la pantalla del CEP 96 aparece lo siguiente al entrar en esta
opción del 2º menú SETUP:
Bloqueo & desbloqueo del SETUP
SET
Up
Unlo  Loc (bloqueado) ó Unloc (desbloqueado)
- Si se selecciona la opción LOC, al entrar en SETUP sólo es
posible ver la programación, pero no se puede modificar nada.
- Si se modifica la opción anteriormente programada es necesario
introducir un password de 4 cifras (si es incorrecto, parpadea
y regresa al menú anterior) .
PASSWORD del CEP 96: 1234
Para salir se puede pulsar RESET (ATENCIÓN: si se sale por reset
puede que algunas de las últimas modificaciones no se graben) o ir
hasta el final del SETUP2.
6.- Mantenimiento
Antes de efectuar cualquier operación de modificación de las
conexiones, mantenimiento o reparación, debe desconectar el aparato
de toda fuente de alimentación.
Cuando se sospeche de un fallo de funcionamiento del equipo ó en la
protección del mismo debe dejarse el equipo fuera de servicio,
asegurándose contra cualquier conexión accidental.
En este caso póngase en contacto con un representante de servicio
cualificado
7.- Características técnicas.
Circuito de alimentación :
- CEP 96.... : Monofásica 230 V c.a.
Tolerancia tensión: -15 % / +10 %
Frecuencia : 50 - 60 Hz
Consumo ............................... 5 VA
Temperatura de trabajo ......... -10º a 50 º C
Circuito de medición :
Tensión nominal ............... 300 V c.a. fase-neutro /
520 V c.a. entre fases
Frecuencia ....................... 45 a 65 Hz
Corriente nominal .............. In / 5 A (entrada aislada)
Sobrecarga permanente ....... 1.1 In
Corriente mínima.................... 1% In
Consumo circuito corriente ... 0.75 VA
Clase Precisión: 1 % ± 2 dígitos
Margen del rango de medida: 10……100%
Características mecánicas:
- Material caja : Plástico V0 autoextinguible
- Conexión : Por regleta enchufable
Borne metálico con tornillo cabeza plana
- Protección : Equipo montado (frontal ) : IP 51
Equipo sin montar (laterales y tapa posterior): IP 31
- Dimensiones: 96 x 96 mm - prof : 63 mm
- Peso : 0.4 kg
Visualizador:
Tipo : LCD de 4 líneas retroiluminado
Unidades energía
: kW.h
Máximo valor a contar : 999.999,999 kW.h
Características transistor salida:
Tipo: Transistor Opto-aislado (colector abierto).
Tensión máxima de maniobra:
Intensidad máxima de maniobra:
Frecuencia máxima:
Duración pulso: NPN
24 V d.c
50 mA
5 pulsos/segundo
100 ms
Seguridad:
Categoría III - 300 V c.a. / 520 c.a. EN-61010 Protección al
choque eléctrico por doble aislamiento clase II
Normas :
IEC 664, VDE 0110, UL 94, IEC 801, IEC 348, IEC 571-1,
EN 61000-6-3, EN 61000-6-1, EN-61010-1

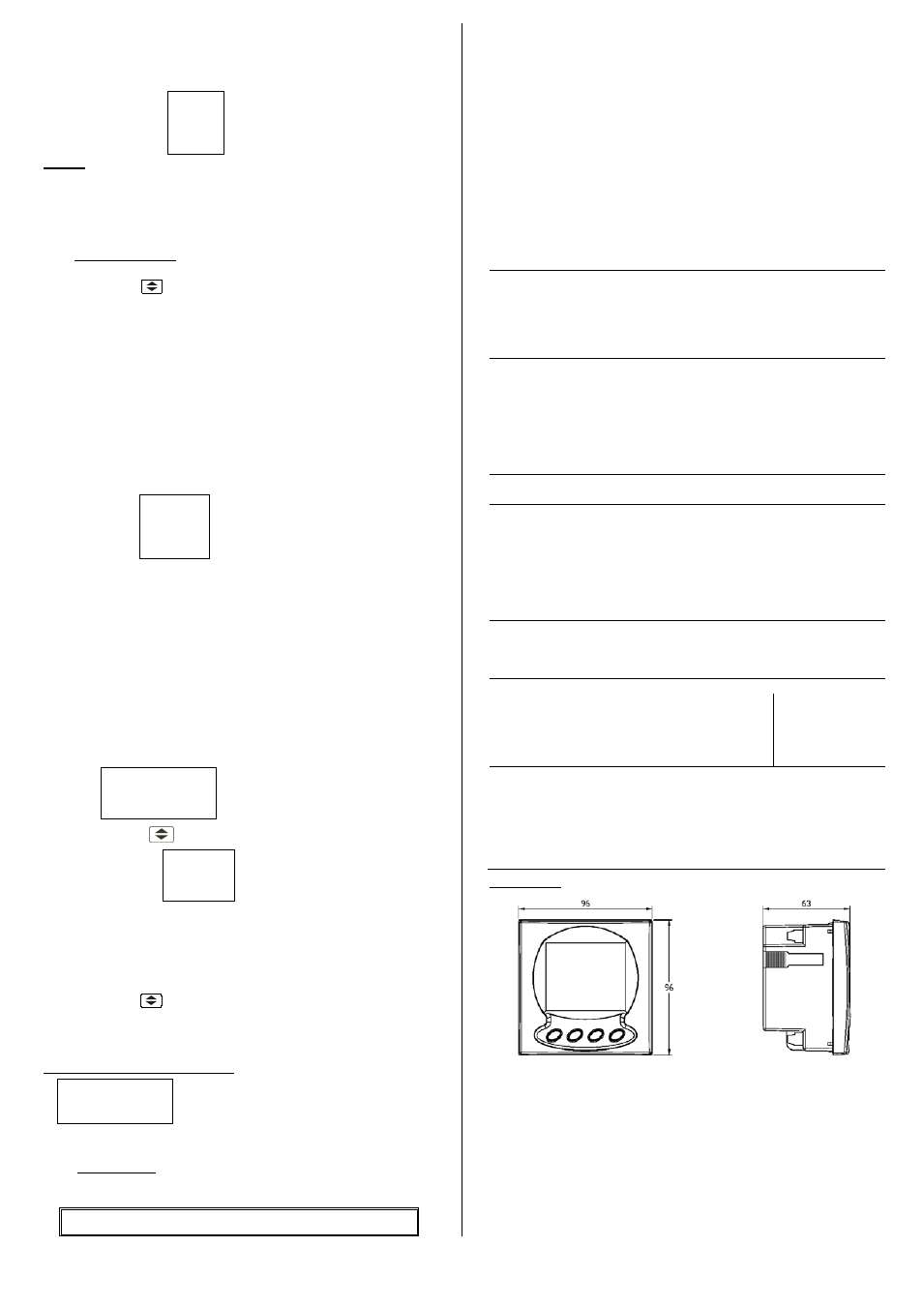

Dimensiones :
8.- SERVICIO TECNICO
En caso de cualquier duda de funcionamiento o avería del equipo
avisar al servicio técnico de CIRCUTOR S.A
CIRCUTOR S.A. - Servicio Posventa
Vial Sant Jordi, s/n
08232 -Viladecavalls (Barcelona)
tel - 93 745 29 00 & fax - 93 745 29 14
E-mail : central @ circutor.es
