M98175401-01-13A

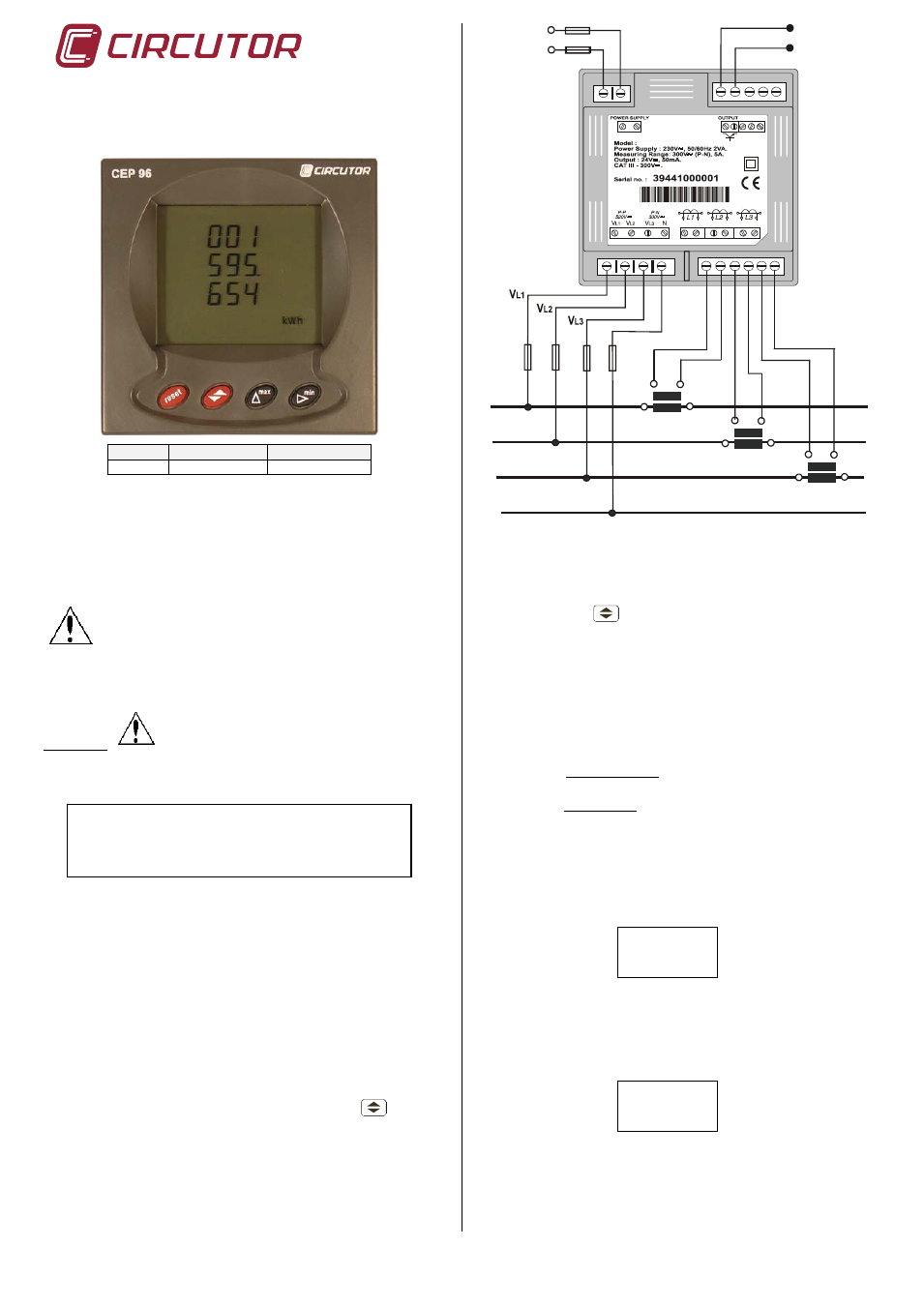

CONTADOR TRIFÁSICO
CEP 96-ITF
Código Modelo Intensidad (Ib)
M3 0701 CEP 96-ITF In / 5 A
1.- Características generales.
Contador electrónico trifásico de energía eléctrica de clase 1 con
display LCD de 4 líneas retroiluminado, para redes trifásicas de baja
tensión. Son adecuados para todas aquellas instalaciones que
conviene conocer parcialmente los consumos eléctricos.
Dispone de una salida utilizada como salida de pulsos.
2.- Instalación
Para la utilización segura del CONTADOR es
fundamental que las personas que lo instalen ó manipulen
sigan las medidas de seguridad habituales y las distintas
advertencias indicadas este manual.
Si se utiliza el equipo de forma no especificada por el fabricante,
la protección del equipo puede resultar comprometida.
Instalación :
La instalación del equipo se realiza en panel (taladro panel 92 +0.8 x
92 +0.8 mm , según DIN 43 700). Todas las conexiones quedan en el
interior del cuadro eléctrico.
Tener en cuenta que con el equipo conectado, los bornes,
la apertura de cubiertas ó eliminación de elementos puede
dar acceso a partes peligrosas al tacto. El equipo no debe
ser utilizado hasta que haya finalizado por completo su
instalación
La línea a medir deberá estar prevista de un interruptor
magnetotérmico o dispositivo equivalente (fusibles) para desconectar
el equipo de la red. Se instalará próximo al equipo y será fácilmente
accesible.
El circuito de alimentación y de medida de tensión se conectará con
cable de sección mínima 1 mm
2 . La línea del secundario del
transformador de intensidad será de sección mínima de 2,5 mm 2 .
El CEP 96 dispone de una toma de alimentación independiente de la
medida.
La medida de corriente se realiza mediante transformadores de
corriente In / 5 A..
3.- Pantalla
El CEP 96 tiene dos pantallas distintas correspondientes a la energía
importada y la exportada. Presionando la tecla
,
puede
seleccionar energía importada (aparece kWh en la cuarta línea), o
energía exportada (aparece –kWh en la cuarta línea)
S1
P1
S2
P2
L1
L2
L3
N
S1
P1
S2
P2
S1
P1
S2
P2
N
CEP96
S2 S1 S2 S1 S2 S1
P2 P1 P2 P1 P2 P1
Las entradas de corrientes .. /5 A están aisladas.
4.- PROGRAMACIÓN (menú SETUP)
(pulsar las teclas MAX y MIN a la vez dentro del programa principal)
 La tecla valida el dato y salta al siguiente menú.
 La tecla MAX permite seleccionar las diferentes opciones
dentro de un menú o para incrementar un dígito en caso
que se introduzca una variable.
 La tecla MIN se utiliza para desplazar el cursor entre los
dígitos.
NOTA: Al llegar al último dígito, con la tecla "max" se puede mover la
posición "del punto" a lo largo del último display.
Al entrar en el SETUP se visualiza durante unos segundos el
mensaje:
(1) SETUP UNLOC (SETUP desprotegido): al entrar en
SETUP es posible ver y modificar la programación.
(2) SETUP LOC (SETUP bloqueado): al entrar en SETUP
sólo es posible ver la programación, pero no modificarla.
Seguidamente se describen las distintas opciones de forma
secuencial :
4.1.- Primario del transformador de tensión.
En pantalla nos aparece la palabra "SET VOLT PRI" seguido de 5
dígitos, éstos nos permiten programar el primario del transformador
de tensión.
SET
VOLT
PRI
027500 De 1 hasta 100000V
4.2.- Secundario del transformador de tensión.
Esta opción nos permite programar el secundario del transformador
de tensión. Se dispone únicamente de tres dígitos tal como se ve a
continuación:
SET
VOLT
SEC
001 De 1 hasta 999V
Si las conexiones del CEP 96 se realizan sin transformador de tensión
debe programarse el mismo valor de primario que de secundario, por
ejemplo 00001/001
Salida
Común
Alimentación
230V a.c
