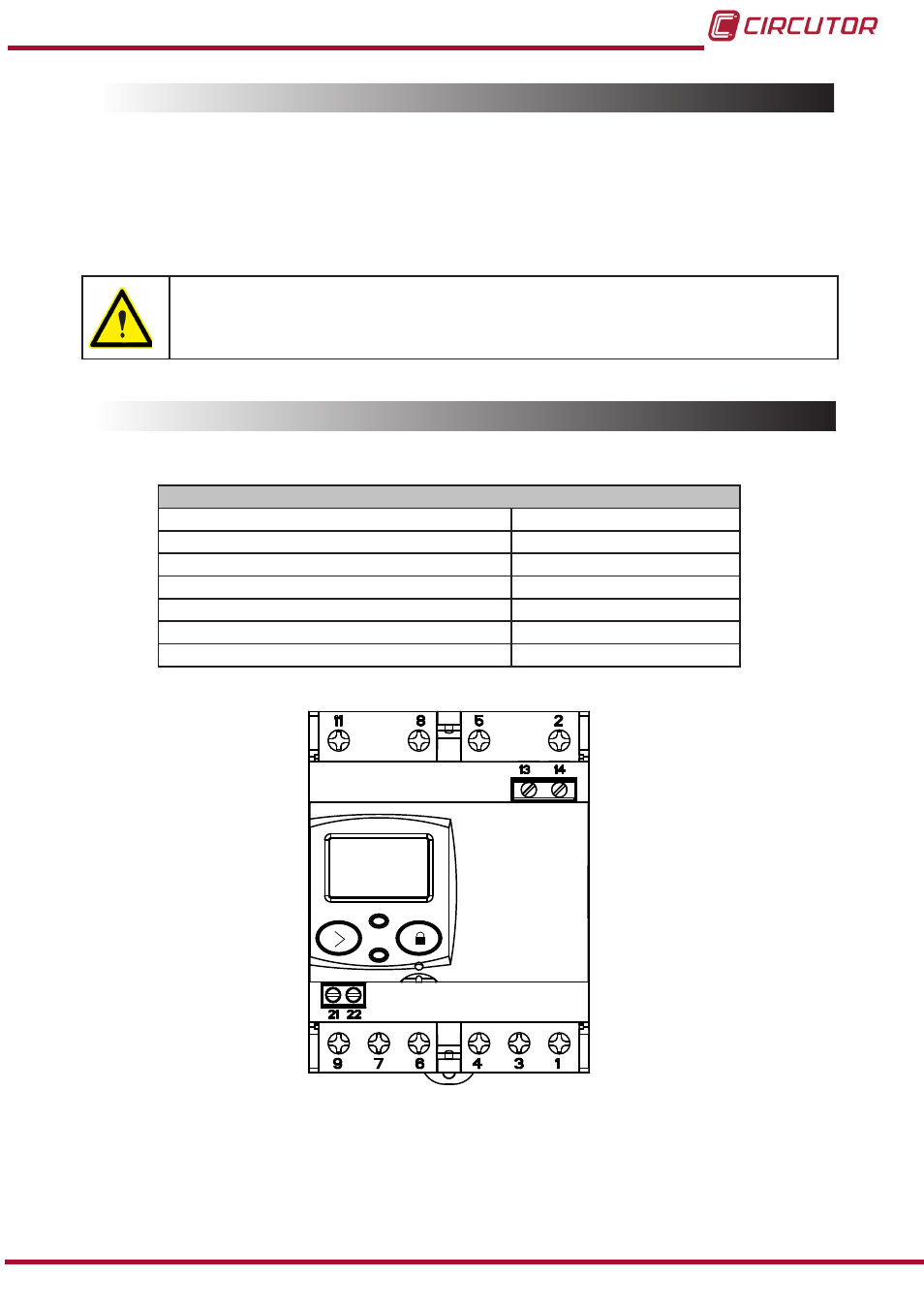

CIRCUTOR CEM-C30 series - Manual (Página 9)

3.2.- INSTALACIÓN
En la parte lateral del equipo están situadas todas las indicaciones ajustadas a lo establecido
en la norma CEI 62052-11.
La instalación del equipo se realiza en carril DIN. Todas las conexiones quedan en el interior
del cuadro eléctrico.
Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación
de elementos, puede dar acceso a partes peligrosas al tacto. El equipo no
debe ser utilizado hasta que haya finalizado por completo su instalación.
3.3.- BORNES DEL EQUIPO
Tabla 3:Relación de bornes del CEM-C30�
Bornes del equipo
1 : S1, Entrada de corriente L1 8 : L3, Entrada de tensión L3
2 : L1, Entrada de tensión L1 9 : S2, Salida de corriente L3
3 : S2, Salida de corriente L1 11 : N, Conexión de neutro
4 : S1, Entrada de corriente L2 13 : Alimentación Auxiliar
5 : L2, Entrada de tensión L2 14 : Alimentación Auxiliar
6 : S2, Salida de corriente L2 21 : Salida de impulsos (Colector)
7 : S1, Entrada de corriente L3 22 : Salida de impulsos (Emisor)
Figura 1:Bornes del CEM-C30�
