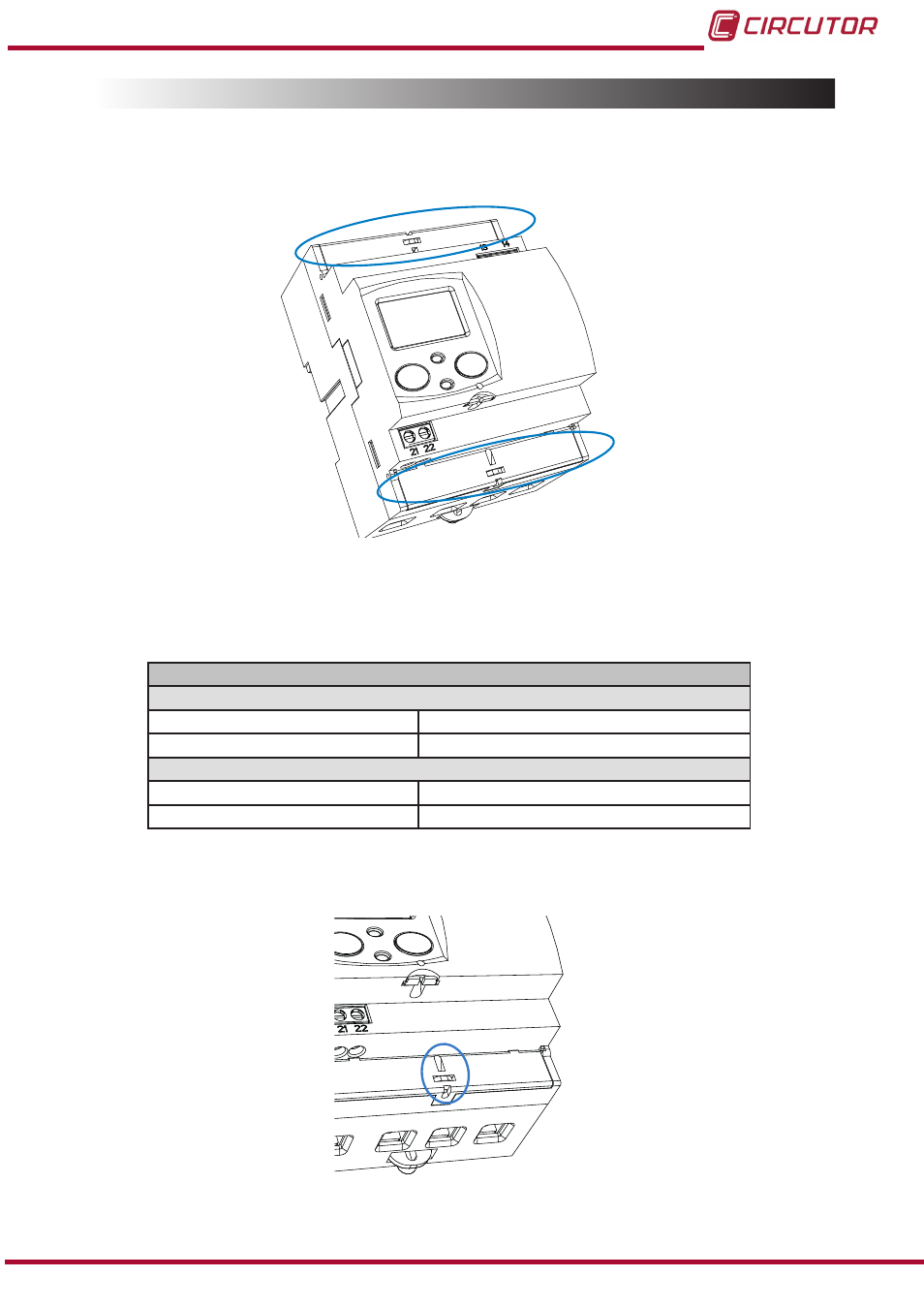

3.5.- CONEXIONADO
El CEM-C30 dispone de unas tapas cubrebornes que cubren la parte superior de la caja de
bornes y los tornillos de fijación ( Figura 3 ).
Figura 3: Tapas cubrebornes del CEM-C30�
Los tornillos de fijación son de tipo mixto, permitiendo el uso de destornilladores PZ2 y de pun-
ta plana.
Tabla 4:Características del conexionado del CEM-C30�
Conexionado
Bornes de medida ( 1, 2� 3, 4, 5, 6, 7, 8, 9, 11)
Sección máxima del cable
16 mm 2 ( 10 mm 2 con puntera ) ≤ 1.2 Nm
Cabeza del destornillador PZ2
Bornes salida de impulsos ( 21, 22 ) y alimentación ( 13, 14)
Sección máxima del cable
1.5 mm 2 ( 1.5 mm 2 con puntera ) ≤ 0.6 Nm
Cabeza del destornillador Punta plana ( 3 x 0.5 mm)
Una vez realizado el conexionado el equipo tiene la posibilidad de ser protegido con dos pre-
cintos de conexionado ( Figura 4 ).
Figura 4: Precinto del CEM-C30�
