CONTADOR TRIFÁSICO ESTÁNDAR CIRWATT B
Manual de instrucciones CIRWATT B TRIFÁSICO 50 / 52
6.- SOFTWARE DE PARAMETRIZACIÓN Y LECTURA
Todos los contadores disponen de un canal óptico de comunicaciones. También es posible la
comunicación vía PLC mediante un modem driver o concentrador; vía puerto eléctrico o bien
mediante acceso por IP.
La interfaz óptica cumple las especificaciones eléctricas y mecánicas de la norma IEC62056-
21. Para comunicarse se necesitará introducir la dirección del registrador y la contraseña
correctos.
Con este software se pueden configurar todas las opciones disponibles en el contador al
tiempo que descargar la información contenida en el mismo.
7.- INSTALACIÓN Y PUESTA EN MARCHA
7.1.- Instalación del equipo
El diseño del contador, se ha realizado de acuerdo a la norma DIN 43857 teniendo así
definidos las dimensiones y los puntos de fijación.
!
Tener en cuenta que con el equipo conectado, los bornes pueden ser
peligrosos al tacto, y la apertura de cubiertas ó eliminación de
elementos puede dar acceso a partes peligrosas al tacto. El equipo no
debe ser utilizado hasta que haya finalizado por completo su
instalación.
Al conectar el equipo siempre empezar conectando el neutro antes que
las fases y para su desconexión primero retirar las fases y luego el
neutro. En caso contrario el equipo podría dañarse si hubiera tensión
durante el proceso.
Atención: Todas las conexiones, deben de quedar en el interior de la tapa cubre bornes.

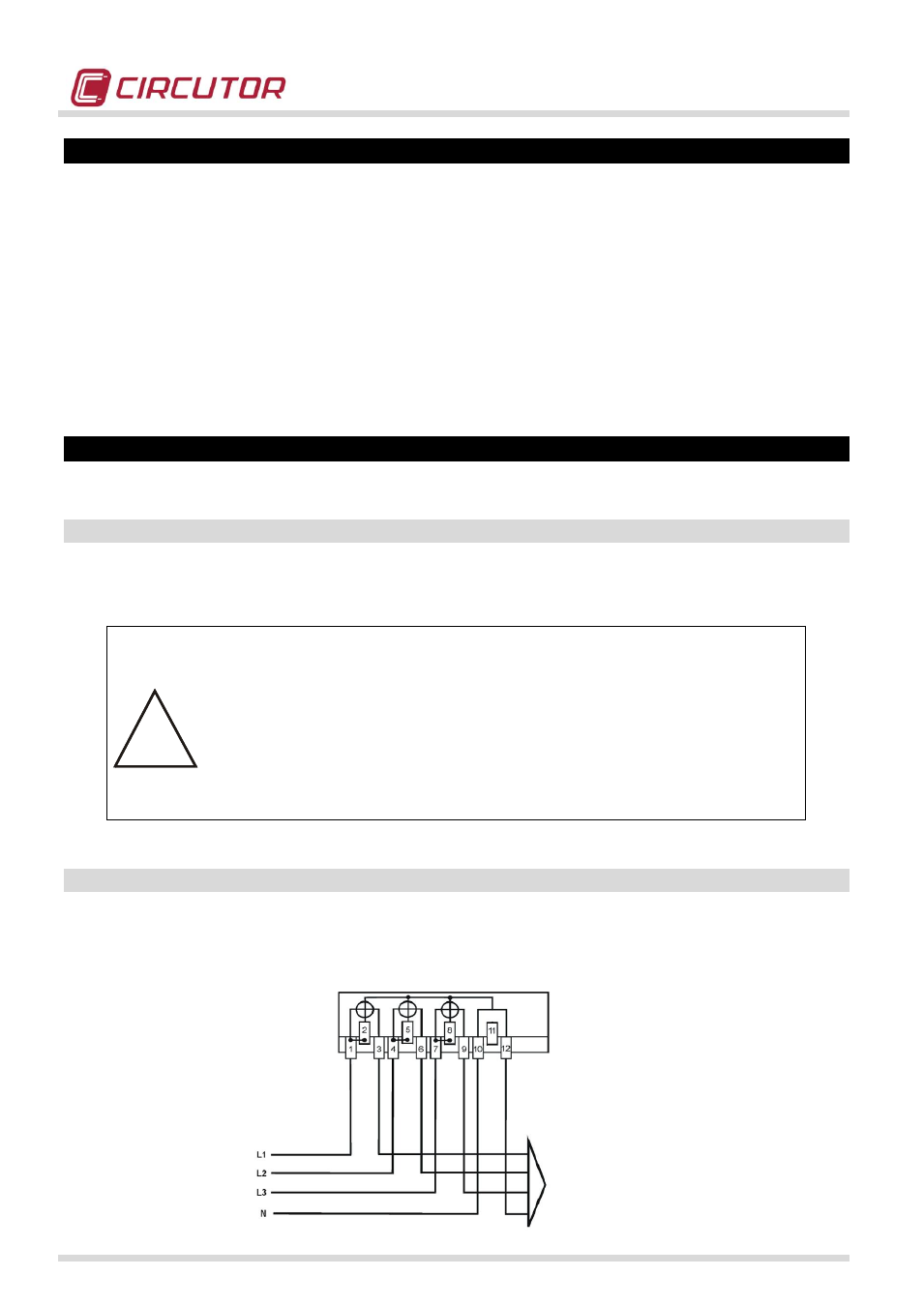

7.2.- Esquemas de conexión del contador
Cada modelo de CIRWATT está especialmente diseñado para un tipo diferente de redes trifásicas,
por lo que el esquema de conexionado variará.
Conexión Directa
