CONTADOR TRIFÁSICO ESTÁNDAR CIRWATT B
Manual de instrucciones CIRWATT B TRIFÁSICO 12 / 52

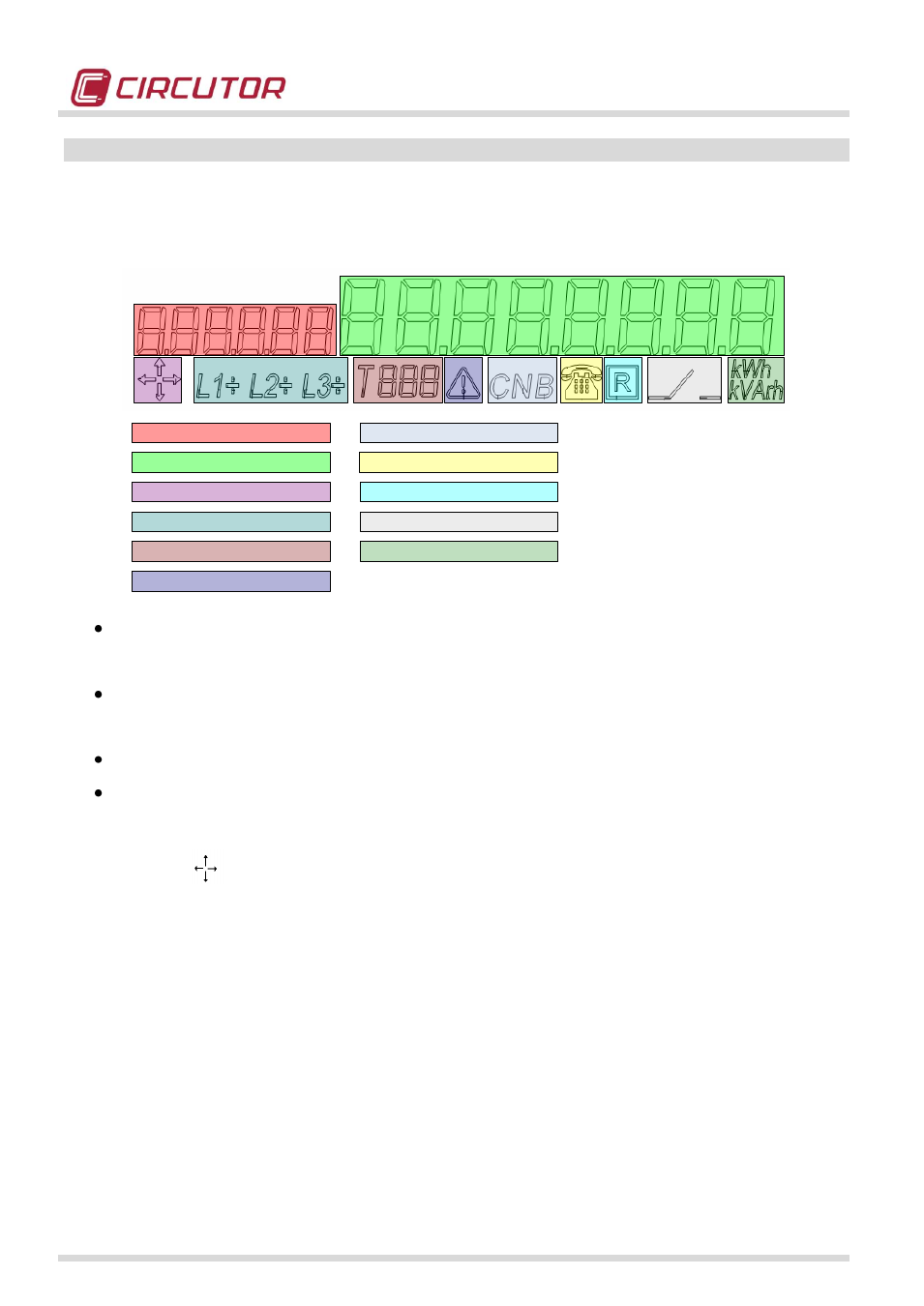

1.7.- Presentación de datos
La presentación de datos se realiza a través de un display LCD especialmente diseñado para
esta aplicación, donde se podrá visualizar toda la información como por ejemplo: contadores
de energía, parámetros eléctricos, indicadores de estado, etc.
Línea de código
Línea de datos
Cuadrante
Líneas activas / Sentido corriente
Tarifa activa
Alarma
Descripción alarma
Comunicaciones
Reactiva
Elemento de corte
Unidades
Línea de código. Muestra el código que codifica la variable que se visualiza en la línea
de datos.
Línea de datos. Zona donde se muestra información acerca de parámetros eléctricos,
información del contador, etc.
Unidades. Unidad de la magnitud que se está visualizando.
Indicadores. El contador utiliza la segunda línea del display para mostrar los
indicadores en todas las pantallas. El formato será:
 , el cuadrante activo (Q1,Q2,Q3,Q4)
 L1+L2+L3+, indica la presencia de tensión en cada fase con su sentido de
intensidad correspondiente:
-
“+”, se usará para mostrar la potencia absorbida de la red.
-
“–“, se usará para mostrar la potencia cedida a la red.
- “ “, la ausencia de signo se usará para indicar la inexistencia de carga.
 PX , indicará el período activo en cada momento.
