CIRCUTOR PowerStudio Series - Manual (Página 35)

PowerStudio
Manual de Instrucciones 35
3.2.17 ¿Cómo puedo simular un control interruptor?

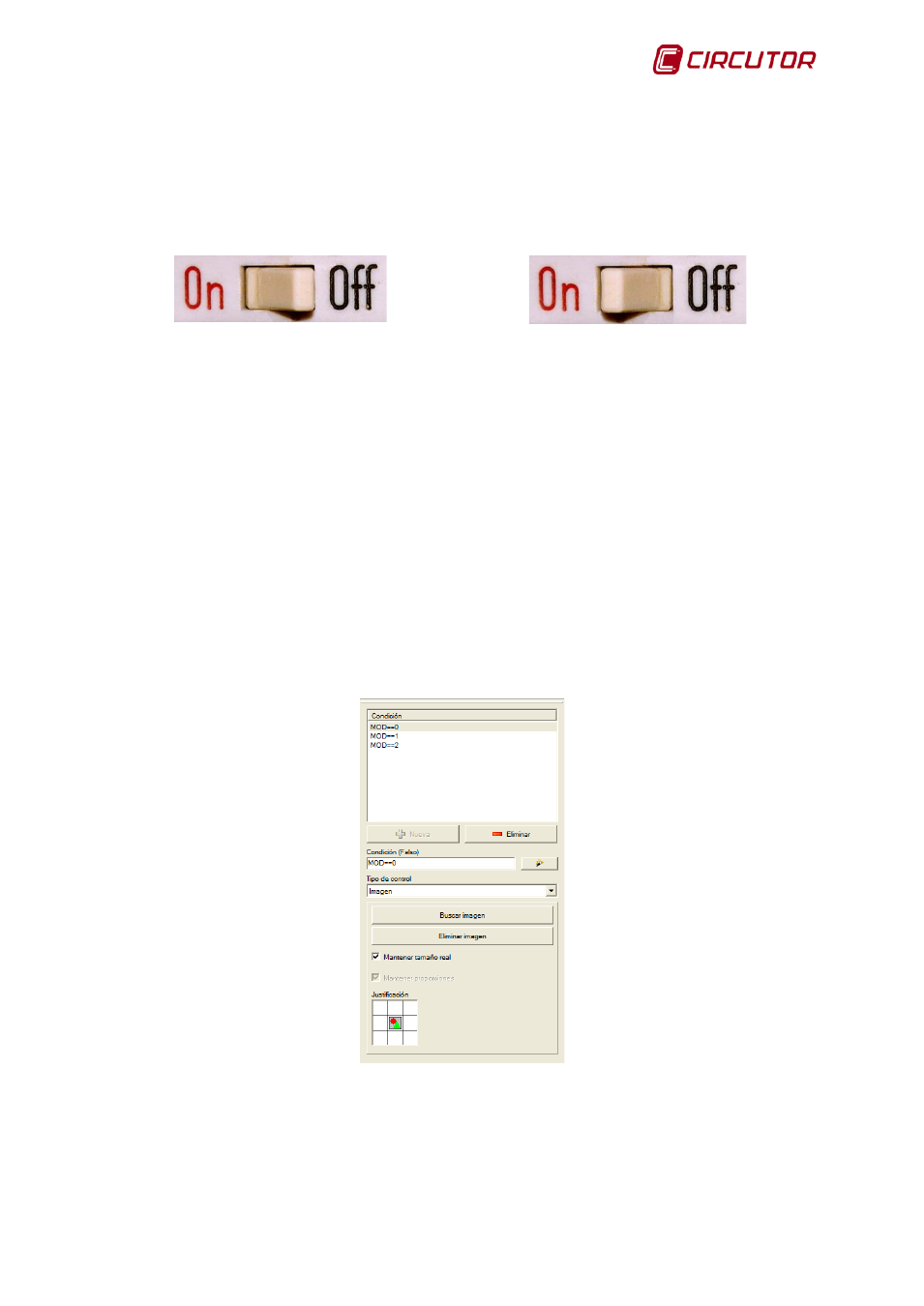

Para simular el comportamiento de un interruptor (por ejemplo para actuar sobre una salida
digital) necesita un control condicional y dos controles para forzar variable. El control condicional
contendría dos imágenes, una con una representación de un interruptor abierto, con la condición de
que la variable digital sea 1, y otra con la representación de un interruptor cerrado, con la condición de
que la variable digital sea 0.
Luego sobre la parte izquierda del control se coloca un control para forzar variable que ponga
el valor de la salida digital a 1, y sobre la parte derecha se coloca otro control para forzar variable que
ponga el valor de la salida a 0.
3.2.18 ¿Cómo puedo añadir una animación en el SCADA?
Para poder añadir una pequeña imagen animada podrá utilizar el control condicional
combinado con la función “second” en la condición. En primer lugar, guarde las imágenes que
componen la animación mediante el gestor de imágenes. Supongamos que su animación consta de
una secuencia de 3 imágenes. Supongamos también que queremos que nuestra animación cambie
cada segundo. Para ello deberemos crear una fórmula en la lista de fórmulas de la pantalla SCADA
que nos devuelva el módulo 3 de la función “second” (variará entre los valores, 0, 1 y 2). La función
es como sigue:
mod(second,3)
Supongamos que a esta función la llamamos MOD. Ahora ya podemos definir un control
condicional con 3 condiciones donde cada condición se muestra una de las imágenes que forman la
animación. A continuación podemos ver las propiedades del control:
Así conseguiremos que cada segundo se muestre una de las imágenes que forman la
animación. Como puede intuirse, existen múltiples combinaciones a realizar y una gran variedad de
posibilidades a explotar mediante esta técnica.
