4�- FUNCIONAMIENTO
4.1.- PRINCIPIO DE FUNCIONAMIENTO
El MDC-4 es un equipo diseñado para realizar el control de la máxima demanda en una insta-
lación.
El equipo dispone de un analizador de redes que mide, en el punto de conexión, los paráme-
tros eléctricos.
El equipo calcula la máxima demanda mediante ventana deslizante lo que permite que no sea
necesario un impulso de sincronismo.
Según la configuración del equipo y teniendo en cuenta la máxima demanda calculada, el
equipo conecta y desconecta cargas eléctricas de la instalación (cargas que deben ser no prio-
ritarias) con el fin de asegurar que no se va a exceder de la potencia máxima configurada. La
conexión o desconexión de las cargas se hace en función del nivel instantáneo de la máxima
demanda. Este sistema va desconectando las cargas según el valor % de la máxima demanda
medida.
El control de cargas por nivel garantiza al usuario no exceder de la potencia contratada, lo que
generalmente supone el pago de elevadas penalizaciones. Así mismo permite ajustar el con-
trato de la potencia real que necesita cada instalación, gestionando la desconexión puntual de
algunas cargas no prioritarias, lo que supone también un ahorro importante en el término de
potencia de la factura eléctrica.
El equipo dispone de salidas de relé que permiten la gestión de hasta 4 cargas eléctricas o
grupos de cargas.

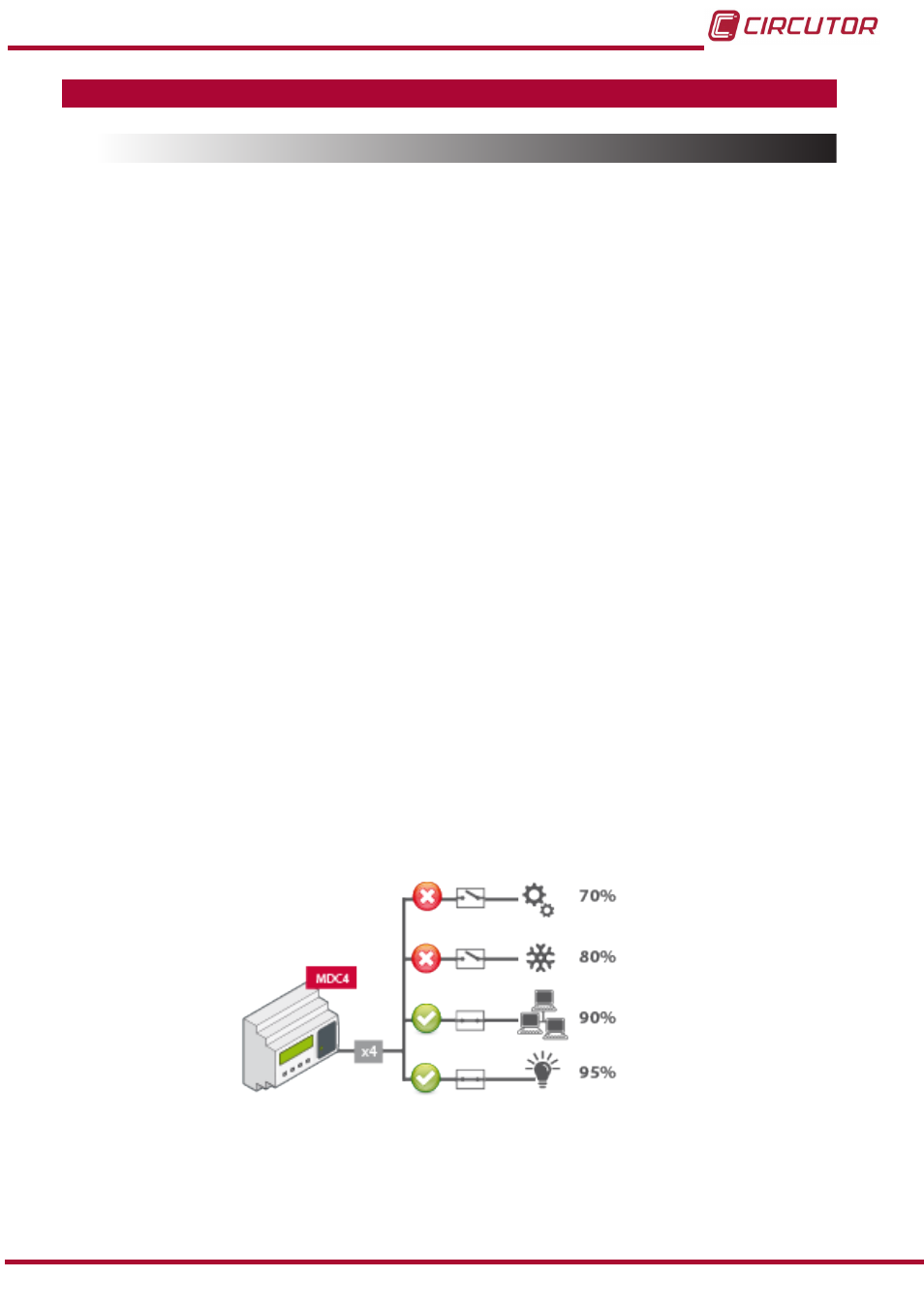

Ejemplo: Supongamos una instalación como la que se muestra en la Figura 5 , donde hemos
programado el nivel de cada uno de los relés de salida como:
OUT1 : 70% de la potencia contratada.
OUT2 : 80% de la potencia contratada.
OUT3 : 90% de la potencia contratada.
OUT4 : 95% de la potencia contratada.
Figura 5: Instalación MDC-4�
