3�4�3�- Medida de Red Monofásica�
MDC-4
CPU
OUT 4
OUT 3
OUT 2
OUT 1
Alimentación
Auxiliar
V L1
L1
N
S1 S2
P1 P2
N
CARGA
OUT 1 OUT 2 OUT 3 OUT 4

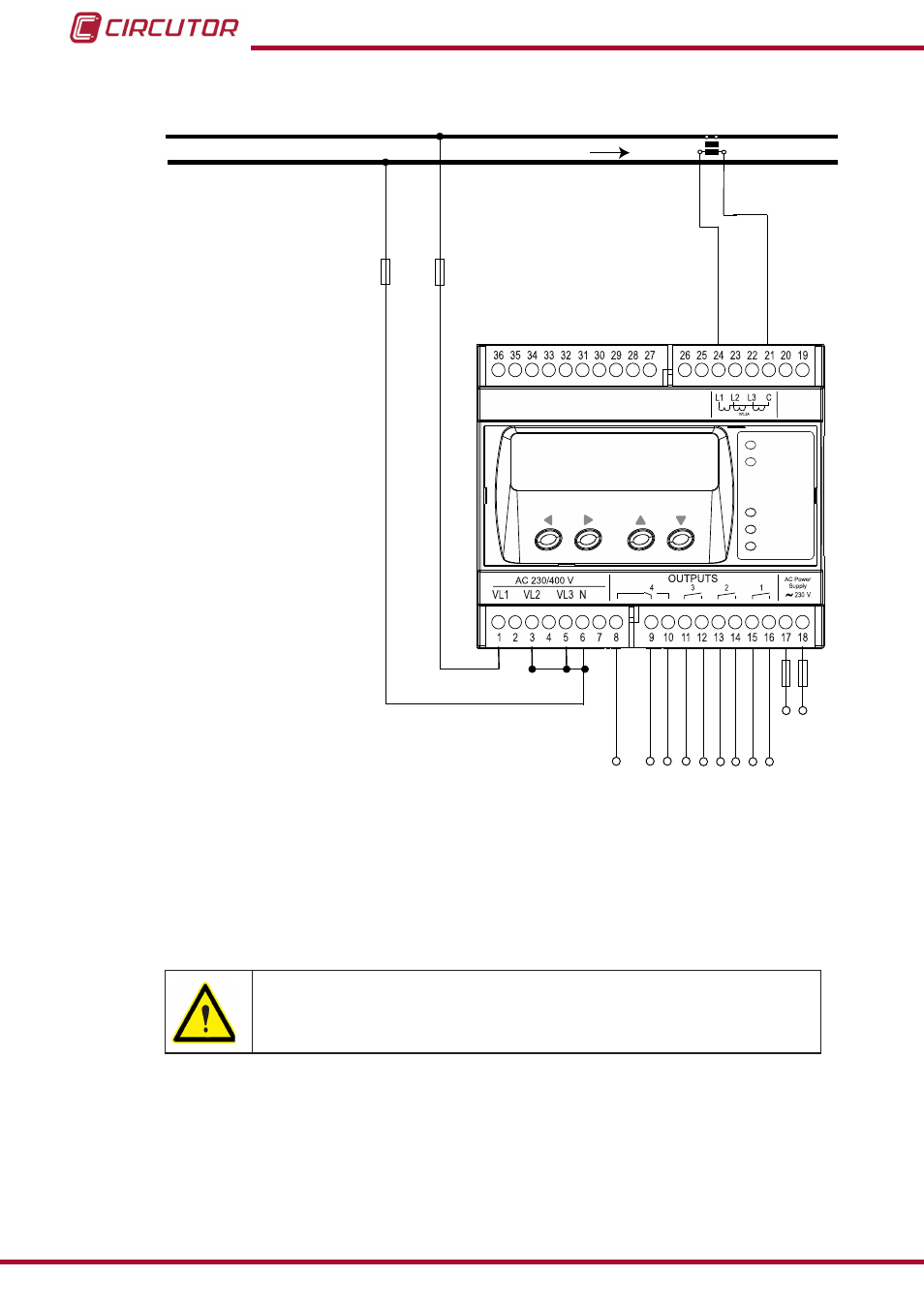

Figura 4: Medida de Red monofásica�
El valor del secundario del transformador MC1 es fijo a 0.250 A.
12
