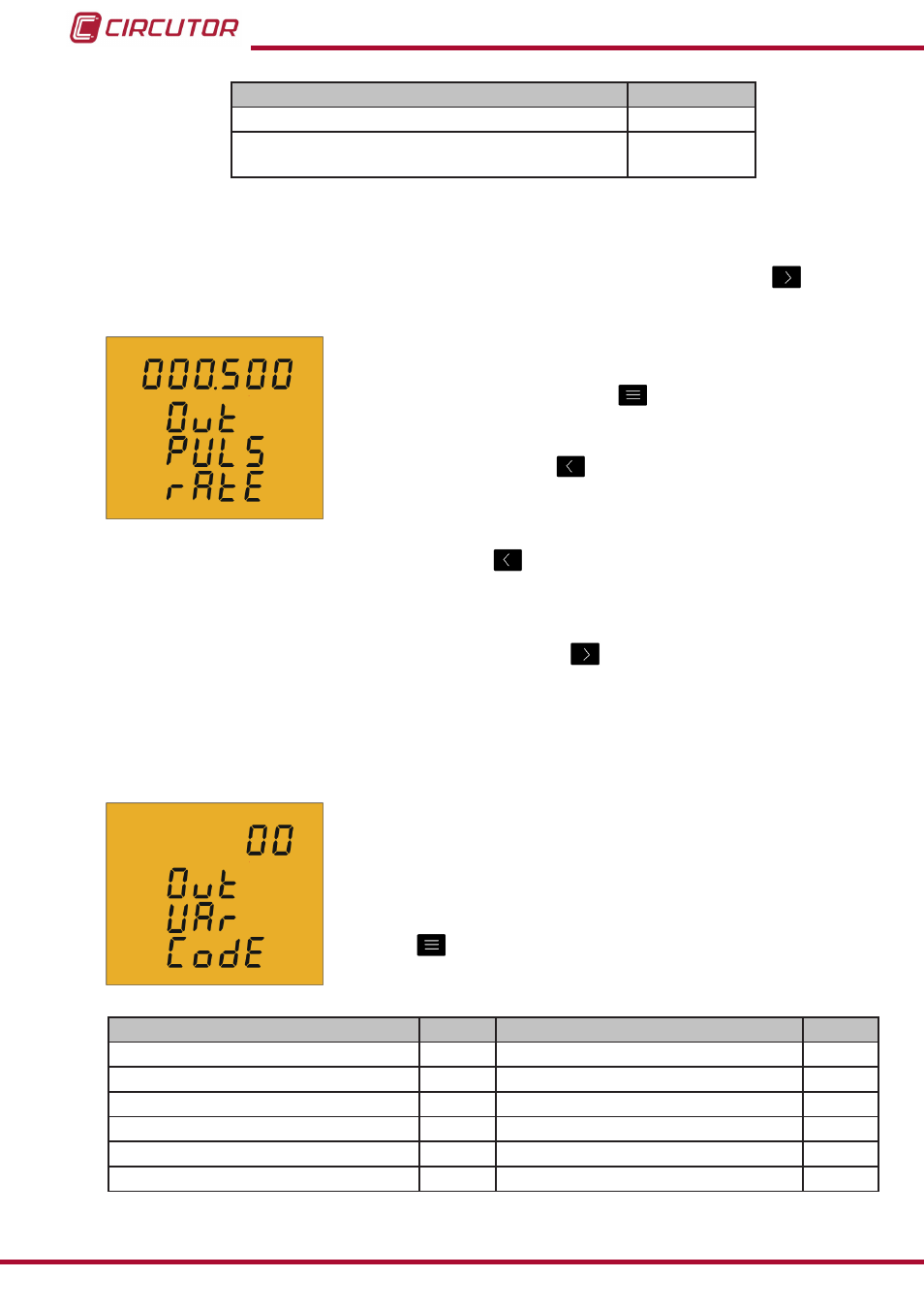

Parámetro Código
Energía aparente III Generada Tarifa 2 62
Energía Activa consumida
(Independientemente de la tarifa seleccionada)
99
Cuando se programa una variable de energía para la salida de pulsos, inicialmente el equipo
dará los pulsos correspondientes a la energía acumulada hasta ese momento.
Una vez seleccionado un código de Energía, y validado mediante la tecla hay que
introducir los kilovatios por pulso.
Para escribir o modificar el valor de kilowatios por pulso debe
pulsarse repetidamente la tecla
, incrementando el valor del
dígito que está parpadeando en aquel momento.
Cuando el valor en pantalla sea el deseado, pasar al siguiente
dígito pulsando la tecla
, permitiendo modificar los valores
restantes.
Al modificar el último dígito, si se pulsa la tecla se salta otra vez al primer dígito, pudiendo
modificar de nuevo los valores programados previamente.
Ejemplo: Para programar 500 Wh por pulso : 000.500
Para programar 1.5 kWh por pulso : 001.500
Una vez programada la opción deseada, pulsar la tecla para validar el dato y así finalizar
la programación del equipo.
Valor máximo de programación : 999999 KWh.
Valor mínimo de programación : 000,001 KWh.
 Programación por condición de alarma
En esta pantalla se selecciona el código del parámetros al que
queremos generar una alarma en función de la Tabla 12�
La tecla salta entre las diferentes opciones.
Tabla 12: Códigos de los parámetros para la programación de la alarma�
Parámetro Código Parámetro Código
Potencia Activa III 16 Tensión de línea III 45
Potencia Inductiva III 17 Potencia Aparente III 34
Potencia Capacitiva III 18 Máxima Demanda 35
Coseno φ trifásico 19 Corriente III 36
Factor de Potencia III 20 Tensión de fase III 44
Frecuencia 21
