3�4�7�- Medida de Red Monofásica de fase a fase de 2 hilos, modelos CVM-C5-IC y
CVM-C5-MC�
Sistema de medida :
S1 S2
P1 P2
Alimentación
Auxiliar
V
L1
L1
L2
V
L2
POWER SUPPLY INPUT S0+ S0-
OUTPUT
S1 S2 S1 S2 S1 S2
L1
P1 P2
L2 L3
300V ~
Ph-N Ph-Ph
520V ~
N V L3 L2
V
L1
V
P1 P2 P1 P2
LOAD

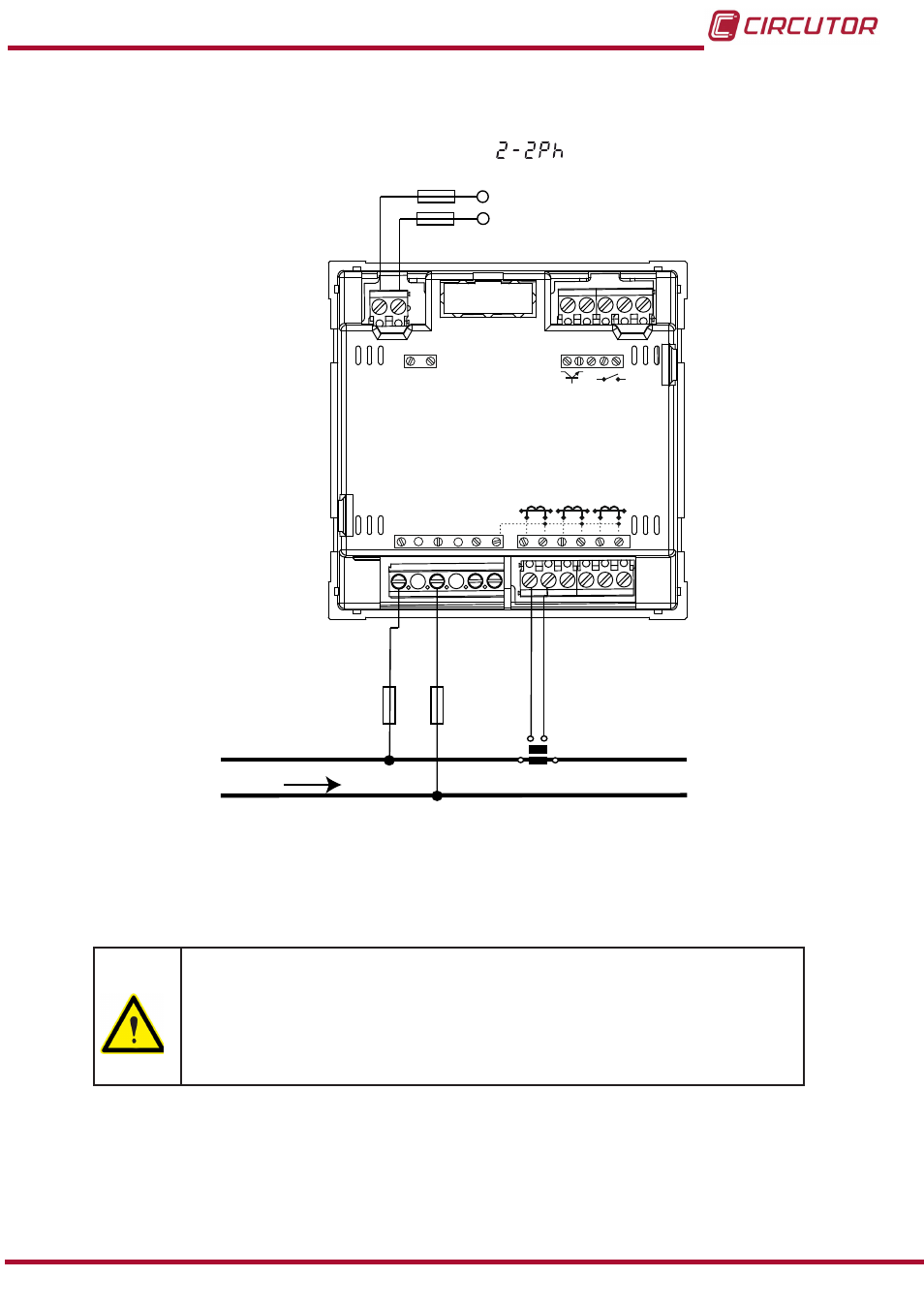

Figura 8: Medida monofásica de fase a fase de 2 hilos, modelos CVM-C5-IC y CVM-C5-MC�
No conectar los transformadores de corriente a tierra.
La alimentación debe estar referenciada al sistema de medida.
Modelo CVM-C5-MC:
El valor del secundario del transformador MC es fijo a 0.250 A.
