MKF + MKFT (E3.1) 04/2013 página 73/105
16. Opciones
16.1 Software de comunicación APT-COM™ 3 DataControlSystem (opción)
La cámara de simulación medioambiental está equipada normalmente con una interfaz Ethernet (10a), a
la cual se puede conectar el software de comunicación APT-COM™ 3 DataControlSystem de BINDER.
La dirección MAC del equipo se indica en una etiqueta al lado de la interfaz Ethernet. Los valores actua-
les de temperatura y humedad se pueden emitir a intervalos ajustables. El regulador se puede programar
de forma gráfica por medio de un ordenador. El sistema APT-COM™ facilita la conexión en red de hasta
30 equipos. Se puede obtener mayor información en el manual de funcionamiento del software de comu-
nicación APT-COM™ 3.
16.2 Interfaz RS 422 (opción)
Con esta opción, la cámara está equipada con una interfaz RS 422 (10b) en vez de la interfaz Ethernet
(10a), a la cual se puede conectar el software de comunicación APT-COM™ 3 DataControlSystem de
BINDER. Los valores actuales de temperatura y humedad se pueden emitir a intervalos ajustables.
Ubicación de los pins de la interfaz RS 422: Pin 2:
RxD (+)
Pin 3: TxD (+)
Pin 4: RxD (-)
Pin 5: TxD (-)
Pin 7: toma tierra
16.3 Salidas analógicas para la temperatura y la humedad (opción)
Con esta opción, la cámara está equipada con salidas analógicas 4-20 mA para los valores actuales y
teóricos de temperatura y humedad. Estas salidas se pueden utilizar para transmitir datos a sistemas o
dispositivos externos de registro de datos.
La conexión de las salidas analógicas de temperatura se lleva a cabo como un conector DIN (13) en el
panel lateral de instrumentos de la siguiente manera:
SALIDAS ANALÓGICAS TEMPERATURA 4-20 mA DC
PIN 1: Valor actual de temperatura –
PIN 2: Valor actual de temperatura +
PIN 4: Valor teórico de temperatura –
PIN 5: Valor teórico de temperatura +
MKF: Rango de temperatura: -40 °C hasta +180 °C
MKFT: Rango de temperatura: -70 °C hasta +180 °C
Se adjunta un conector DIN adecuado.

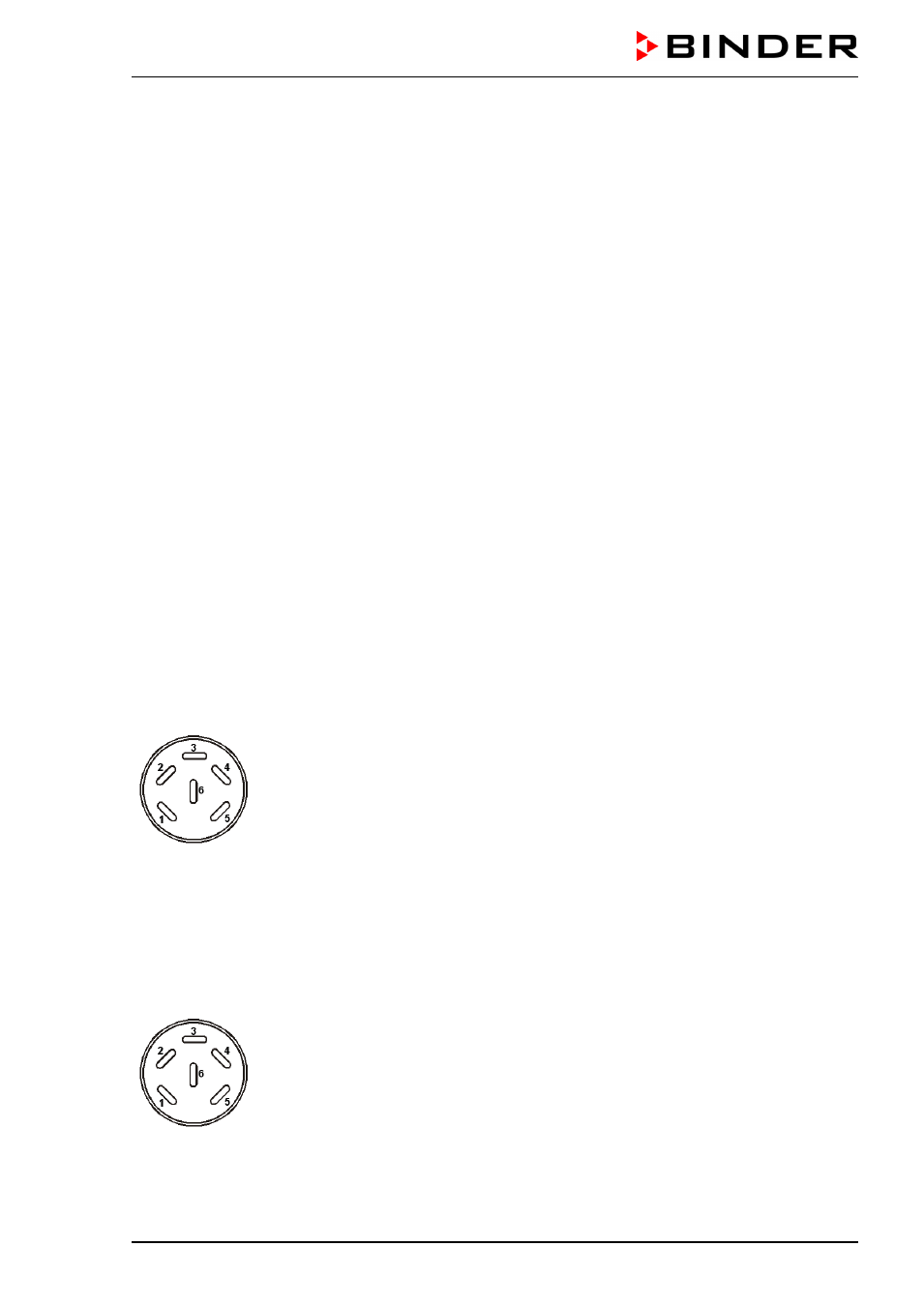

Figura 17: Configuración del pin del conector DIN (13) para la opción Salidas analógicas de temperatura
La conexión de las salidas analógicas de humedad se lleva a cabo como un conector DIN (14) en el pa-
nel lateral de instrumentos de la siguiente manera:
SALIDAS ANALÓGICAS HUMEDAD 4-20 mA DC
PIN 1: Valor actual de Humedad –
PIN 2: Valor actual de Humedad +
PIN 4: Valor teórico de Humedad –
PIN 5: Valor teórico de Humedad +
Rango de humedad: 0 % r.h. hasta 100 % r.h.
Se adjunta un conector DIN adecuado.
Figura 18: Configuración del pin del conector DIN (14) para la opción Salidas analógicas de humedad
