Ryobi BTS10 - Manual (Página 8)

Página 8

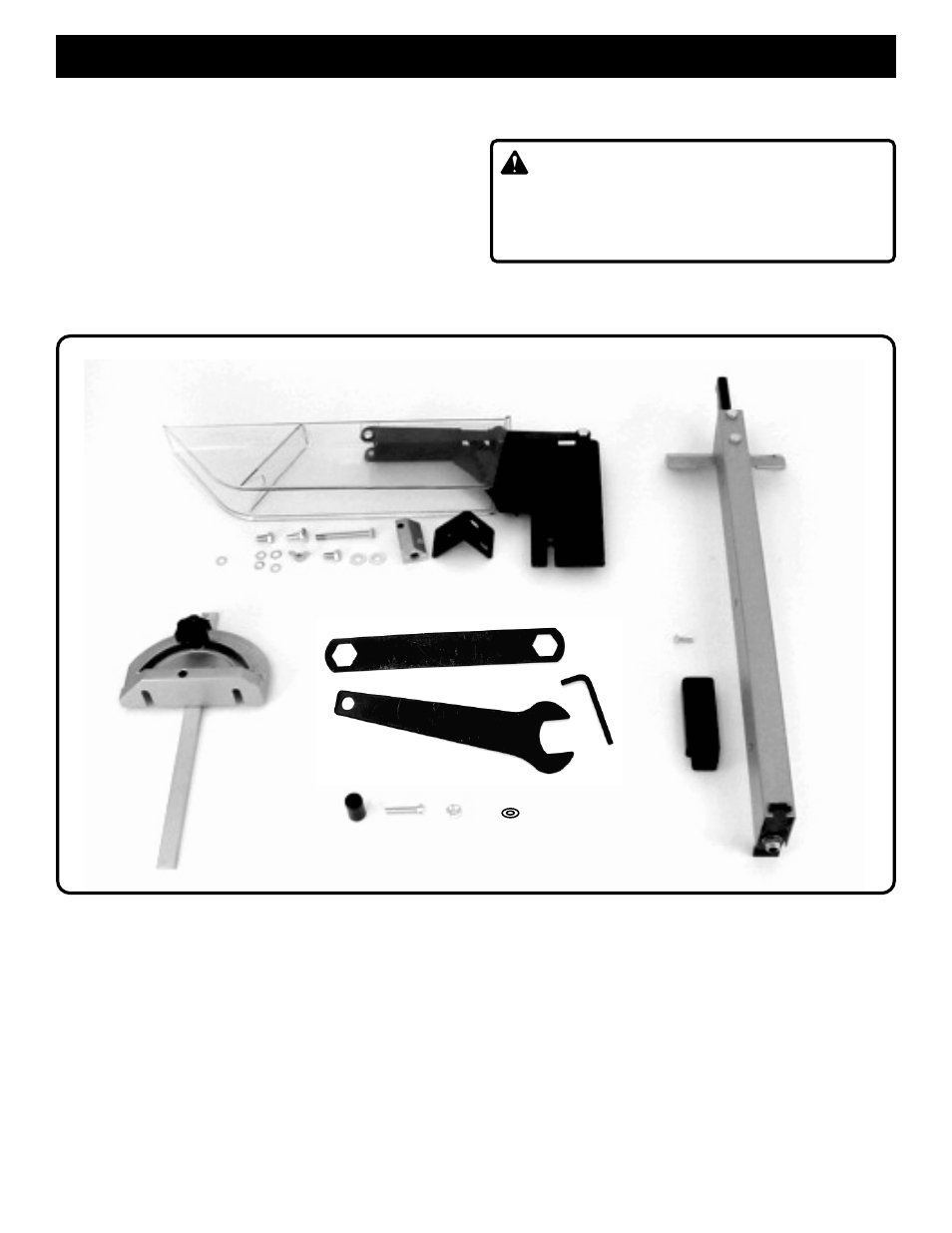

Fig. 1
1
2
3
4
5
6
7 8 9 10
11
12 13
14
15 16
17
1 Guía de Corte al Hilo .............................................. 1
2 Manija de Bloqueo de la Guía de Corte al Hilo ....... 1
3 Tornillo Autorroscante M4 x 15 mm ........................ 1
4 Conjunto del Protector de la Hoja/
Cuchilla Separadora ............................................... 1
5 Perno de Cabeza Hueca de 1/4-20 x 2-1/4" ........... 1
6 Arandelas de Seguridad Dentadas
Externas de 1/4" ..................................................... 4
7 Arandelas de Seguridad Dentadas
Internas de 1/4" ...................................................... 1
8 Arandela Plana de 1/4" ........................................... 2
9 Soporte de Montaje del Protector de la Hoja .......... 1
10 Soporte del Protector de la Hoja ............................. 1
11 Perno de Cabeza Hex. de 1/4-20 x 1/2" ................. 2
12 Tuerca de Mariposa M6 .......................................... 1
13 Perno de Carrocería M6 x 19 mm .......................... 1
14 Manija de Control de la Hoja .................................. 1
15 Perno de Tope de 1/4-20 x 2-7/16" ......................... 1
16 Contratuerca de 1/4-20 ........................................... 1
17 Guía de Inglete ....................................................... 1
18 Llaves ..................................................................... 2
19 Arandela Plana de 1/4" ........................................... 1
20 Manual del Usuario (No Se Muestra) ..................... 1
18
DESEMPAQUE DE LA SIERRA DE MESA Y VERIFICACION DEL CONTENIDO
Ref.No. Descripción Cant. Ref.No. Descripción Cant.
Su sierra de mesa Modelo BTS10 ha sido enviada completa en
una caja de cartón e incluye la guía de corte al hilo, una guía de
inglete, el protector de la hoja, soportes para almacenamiento
de los accesorios, llaves, el manual del usuario e información
sobre la garantía.
Cuando su nueva sierra de mesa llegue a su hogar, abra la
caja para asegurarse de que se ha incluido toda la información
y los accesorios. Separe todas la piezas sueltas y compárelas
con la ilustración que se incluye a continuación para asegurarse
de que no falta ninguna de las piezas sueltas. No descarte
ningún material de empaque hasta que no esté seguro de que
tiene todas las piezas o que haya revisado todos los materiales
de empaque para encontrar cualquier pieza faltante. Si falta alguna pieza o si alguna de las piezas está dañada,
llame al 1-800-525-2579.
ADVERTENCIA:
A fin de evitar una lesión personal grave, no intente armar la
sierra de mesa, enchufar el cordón eléctrico o encender el
interruptor hasta que todas las piezas dañadas o faltantes
no hayan sido obtenidas e instaladas de manera correcta.
Lista de Piezas Sueltas
19
